13.5.8. Снятие и установка / регулировка капота

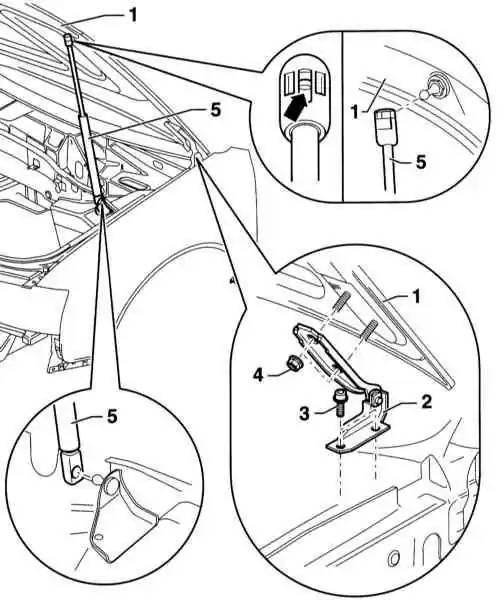

1 — Капот
2 — Петля
3 — Два болта, 21Нм

4 — Две гайки, 21Нм
5 — Газонаполненный упор

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте капот
  2. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

  1. Отсоедините шланг и рассоедините разъём жиклёра стеклоомывателя.
  2. Для возможности последующей установки пометьте положение капота.
  3. Попросите ассистента подержать капот (1). Небольшой отвёрткой немного приподнимите стопорную пружину (стрелку). Отсоедините газонаполненный упор (5) от верхней шаровой опоры.
  4. Отверните по две гайки (4) лева и справа и снимите капот вместе с ассистентом.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите капот вместе с ассистентом на петлю (2). Отрегулируйте положение капота по ранее нанесённой метке.
  2. Установите и зафиксируйте газонаполненный упор на шаровой опоре.
  3. Закройте капот и выставьте его, соблюдая зазоры, см. ниже.
  4. Затяните гайки (4) моментом 21Нм.
  5. Установка выполняется в последовательности, обратной снятию.
  6. Присоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Проверка/регулировка

 ПОРЯДОК ВЫПОЛНЕНИЯ

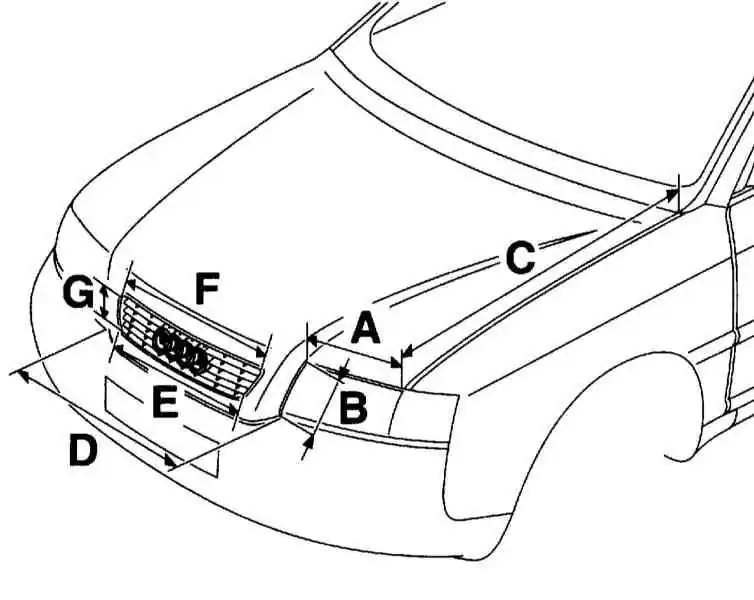

  1. Проверьте зазоры по контуру капота. Зазоры должны быть равномерными по всему периметру прилегания к элементам кузова.

    А — 5.5 ± 0.5 мм
    В — 5.5 ± 0.5 мм
    С — 3.5 ± 0.5 мм
    D — 4.0 ± 0.5 мм
    Е — 1.5 ± 0.5 мм
    F — 1.5 ± 0.5 мм
    G — 2.5 ± 0.5 мм

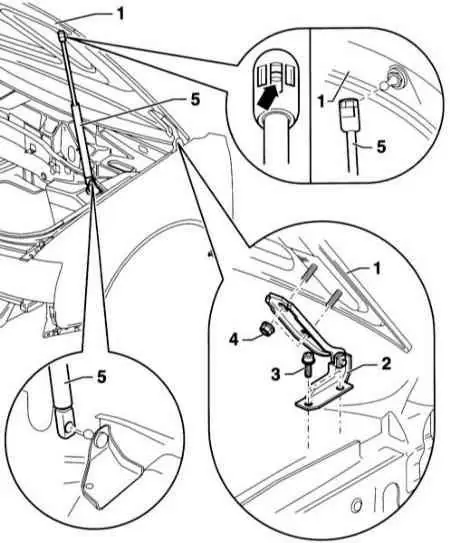

  1. Немного ослабьте гайку (4), обратитесь к иллюстрации в начале раздела.
  1. Закройте капот и выставьте его по крыльям. Отрегулируйте положение капота.
  2. Осторожно откройте выставленный капот, чтобы не сдвинуть его.
  3. Затяните гайки крепления петель моментом 21Нм.

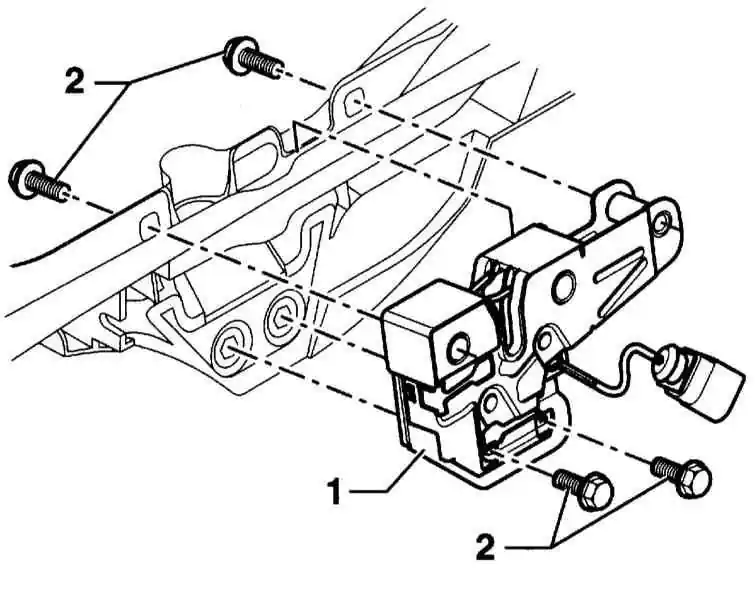

  1. Ослабьте 4 болта крепления так, чтобы можно было сместить замок (1).
  1. Отрегулируйте капот путем смещения замка по высоте. Затяните болты крепления замка моментом 14Нм.

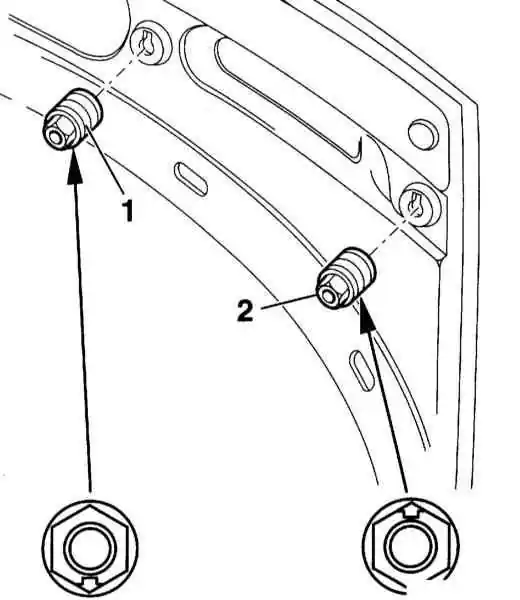

  1. Отрегулируйте положение капота по высоте по отношению к крыльям. Для этого вверните передние упоры (1) и (2) у капота. Путем выворачивания упоров отрегулируйте высоту капота по отношению к крыльям. Положите немного пластилина между капотом и крыльями и проверьте, имеет ли упоры при закрытом капоте контакт с передней панелью. Упоры при закрытом капоте должны прилегать к передней панели.

Утилизация газонаполненного упора

 ПОРЯДОК ВЫПОЛНЕНИЯ

Если газонаполненный упор заменяется, необходимо выпустить газ из старого упора.

  1. Для этого зажмите упор в тисках в районе, обозначенном на сопроводительной иллюстрации (х = 50 мм).

Упор зажимайте обязательно только а указанном районе, в противном случае возникает опасность несчастного случая! Затем надпилите цилиндр на расстоянии одной трети общей длины от базовой отметки со стороны штока. Для защиты от выброса масла накройте район реза тряпкой. Кроме того, вовремя пиления пользуйтесь защитными очками.
