13.5.25. Снятие и установка двери задка (Универсал)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

  1. Снимите облицовку двери задка, обратитесь к Разделу Снятие и установка облицовки двери задка (Универсал).
  2. Рассоедините разъёмы обогрева заднего стекла и стеклоочистителя, а также единого замка. Отсоедините шланг омывателя заднего стекла.

Для облегчения установки необходимо закрепит на концах провода шнур, который после вытягивания проводов остаётся в крышке.

Обязательно попросите ассистента подержать дверь задка перед тем как снять газонаполненный упор. В противном случае дверь может упасть, т.к. она не может держаться только за счёт одного демпфера.

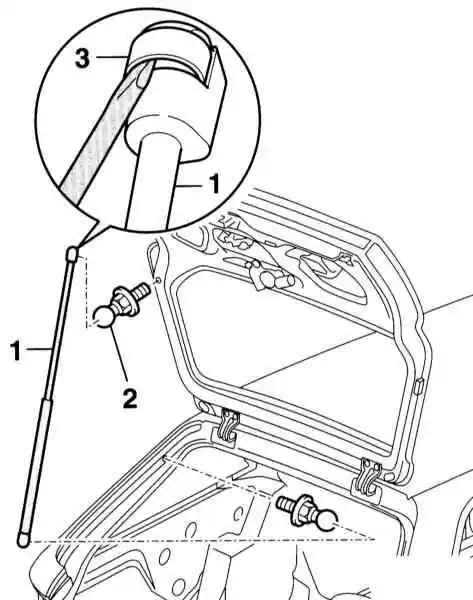

  1. Отсоедините вверху газонаполненный упор (1). Для этого немного приподнимите отвёрткой стопорную пружину (3) и снимите упор с шаровой цапфы (2). Второй упор снимите таким же образом.
  1. Снимите крышки петель и направляющей для кабеля, расположенной у петли.
  2. Для последующей установки: Пометьте фломастером положение петель двери задка.

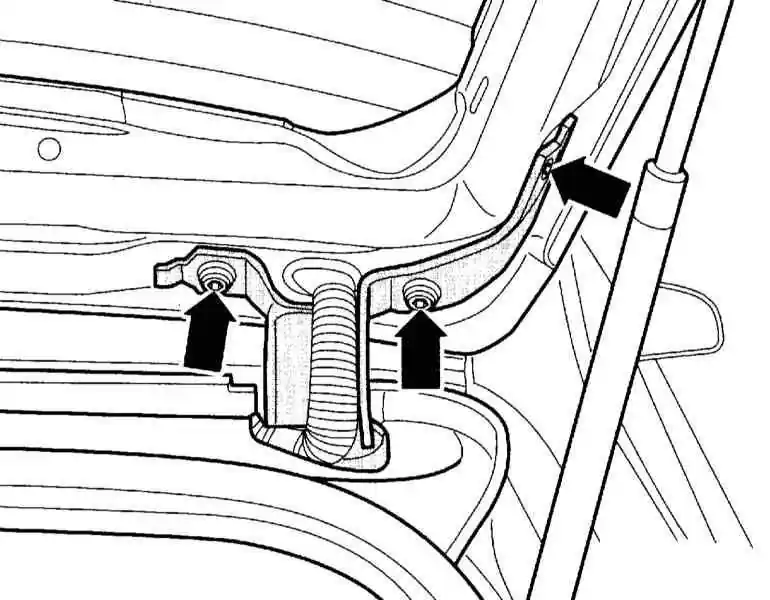

  1. Выверните винты (стрелки на сопроводительной иллюстрации) слева и справа из двери задка.
  1. Снимите дверь с помощью ассистента.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите дверь с помощью ассистента на петли. Старую дверь выставьте при этом по ранее выполненным меткам.
  2. Вверните винты слева и справа.
  3. Установите газонаполненный упор на шаровую опору и вставьте стопорное кольцо. Таким же образом установите второй упор.
  4. Ослабьте фиксатор замка, закройте дверь и отрегулируйте её по отношению к прилегающим элементам.
  5. Затяните винты моментом 21Нм.
  6. Дальнейшая установка выполняется в последовательности, обратной снятию.
  7. Присоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Дверь задка: Проверка/регулировка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте зазоры в сопряжении двери задка с прилегающими элементами кузова. Зазоры по всему периметру должны быть равномерными. Дверь должна совпадать с боковыми элементами задней части кузова. Над крышей дверь не должна выступать более 0.5 мм.

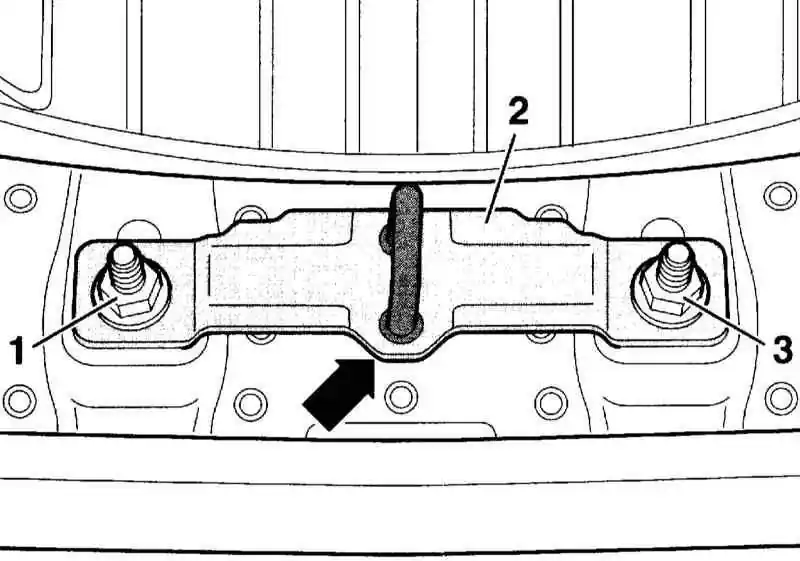

  1. Отверните гайки (1) и (3) так, чтобы фиксатор замка (2) можно было сместить.

Лапка (стрелка на сопроводительной иллюстрации) на фиксаторе показывает назад.

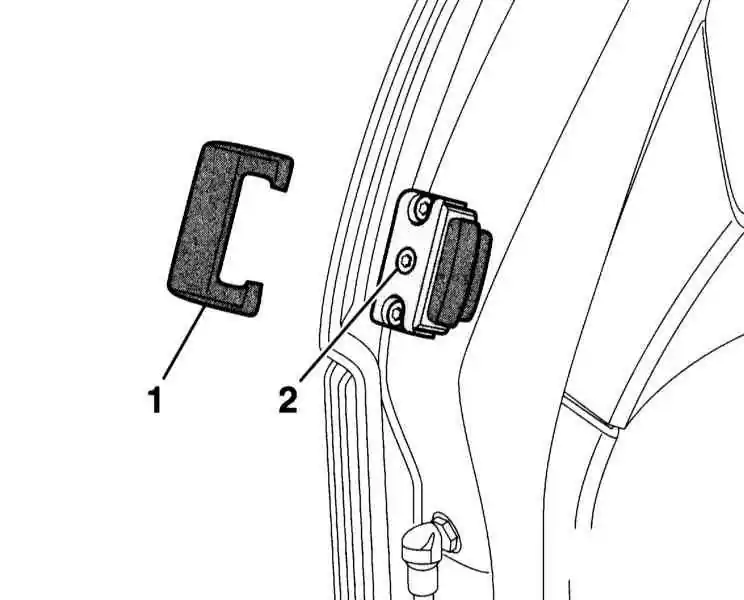

  1. Снимите крышку (1) на левом и правом упорах, и установите регулировочный винт (2), повернув его против часовой стрелки, в положение «0».
  1. Закройте дверь и вдавите её на 2 мм в кузов. Откройте дверь и затяните гайки моментом 21Нм. Дверь должна закрываться на замок легко и не иметь люфта. Проверьте зазоры.
  1. Отрегулируйте положение левого и правого упоров так, чтобы закрытая дверь не имела люфта. Для этого положите на упоры немного пластилина и закройте дверь. По отпечатку пластилина можно судить, правильно ли отрегулирована дверь
  1. Установите на упоры крышки.
