14.14. Снятие и установка дополнительного стоп-сигнала

В дополнительном стоп-сигнале установлены световые диоды. При наличии повреждения световых диодов стоп-сигнал необходимо заменить в комплекте.

Дополнительный стоп-сигнал

Седан

Доступ к дополнительному стоп-сигналу осуществляется из багажника через вырез в полке для мелкой ручной клади.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте багажник.

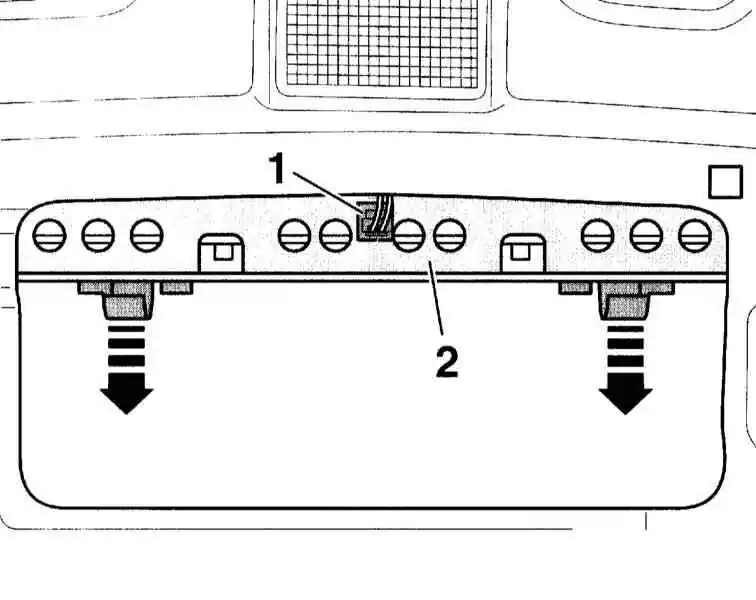

  1. Рассоедините разъём (1) дополнительного стоп-сигнала (2).
  1. Отведите стопорные скобы и выньте вниз дополнительный стоп-сигнал.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию.

Универсал

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите верхнюю обивку двери задка, обратитесь к Разделу Снятие и установка переднего бампера.

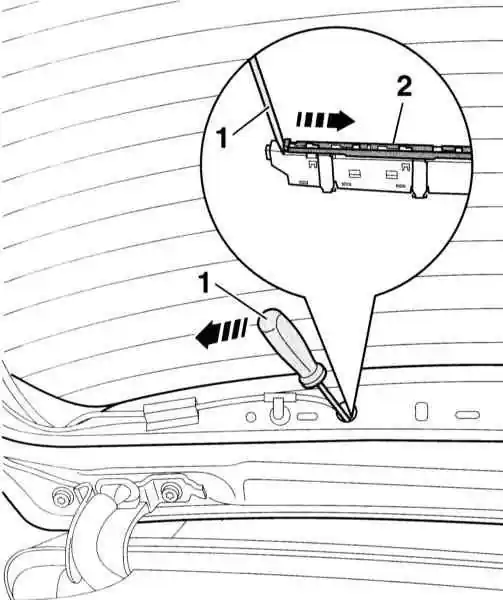

  1. Вставьте отвёртку (1) через отверстие, которое предназначено для электрического провода дополнительного стоп-сигнала.
  1. Освободите стопорную шину (2), сильно нажав на нее.

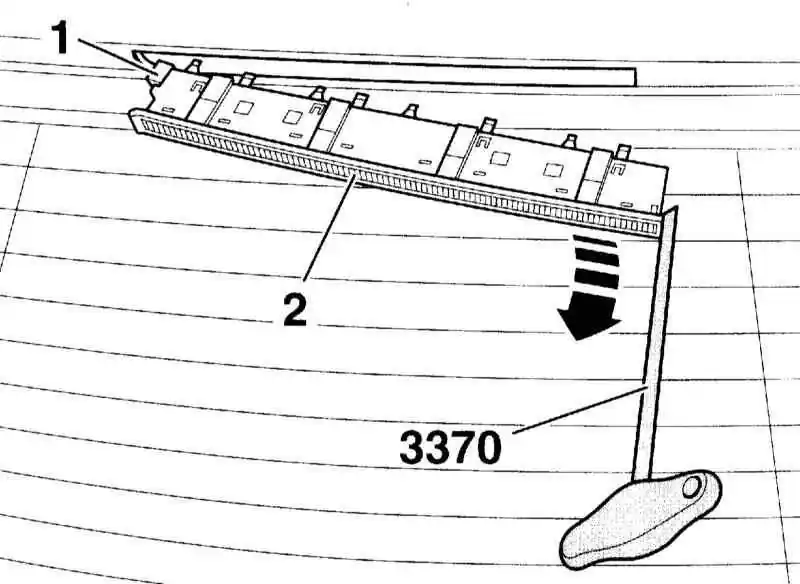

  1. Извлеките дополнительный стоп-сигнал (2) с помощью вытяжных крюков, например, AUDI 3370 или HAZET 2520-1 наружу. При этом крюки поставьте справа у стоп-сигнала.
  1. Рассоедините разъём (1) дополнительного стоп-сигнала (2).
  1. Выньте из двери задка пять стопорных скоб.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите стопорные скобы на дополнительном стоп-сигнале, при этом следите за правильным их положением.
  2. Дальнейшая установка выполняется в последовательности, обратной снятию. При этом стопорные скобы должны войти в стопорную шину.
