14.19. Снятие и установка подрулевого переключателя

С помощью подрулевого переключателя производится управление указателями поворота, дальнего света, стеклоочистителя и темпостатом.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите колёса автомобиля прямо.
  2. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Обязательно соблюдайте указания по мерам безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.

  1. Снимите подушку безопасности на рулевом колесе, обратитесь к Разделу Снятие и установка блока подушки безопасности.
  2. Полностью вытяните рулевое колесо с помощью устройства для регулировки его положения и опустите колесо вниз.
  3. Снимите рулевое колесо, обратитесь к Разделу Снятие и установка рулевого колеса.

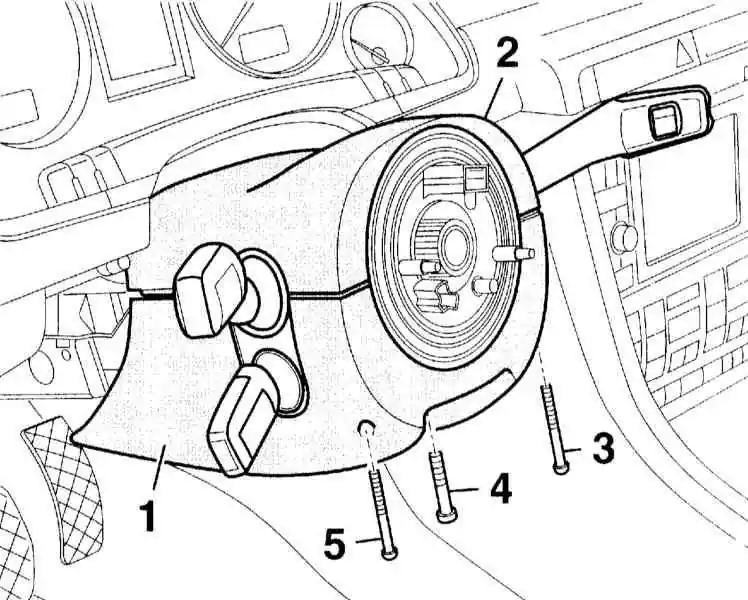

  1. Выверните винты (3), (4) и (5).
  1. Отсоедините верхнюю облицовку (2) от нижней облицовки (1). Снимите облицовки с подрулевого переключателя.

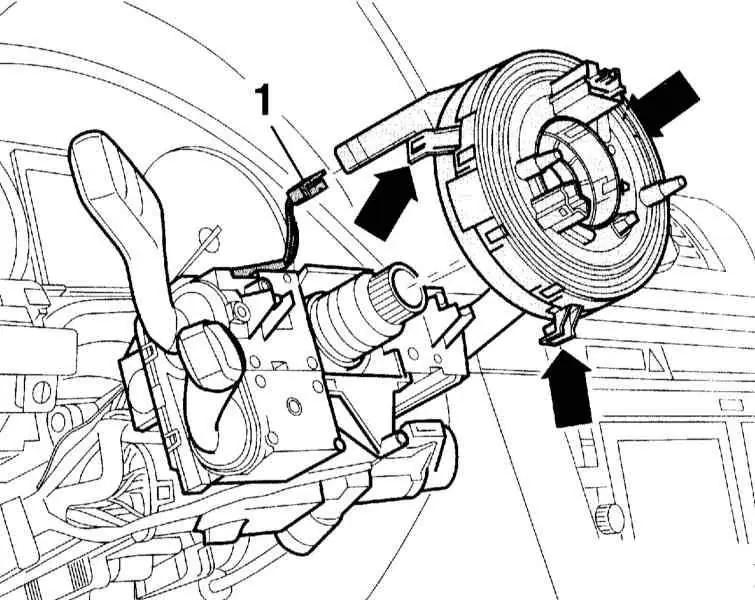

  1. Рассоедините разъём (1) контактной спирали.
  1. Осторожно освободите стопорный крючок (стрелки) и отсоедините контактную спираль от подрулевого переключателя.

Обязательно следите за тем, чтобы не была скручена из своего среднего положения контактная спираль. Если все-таки это произошло, то после установки отрегулируйте положение контактной спирали датчика угла поворота рулевого колеса на СТО.

  1. Выверните винт (9).

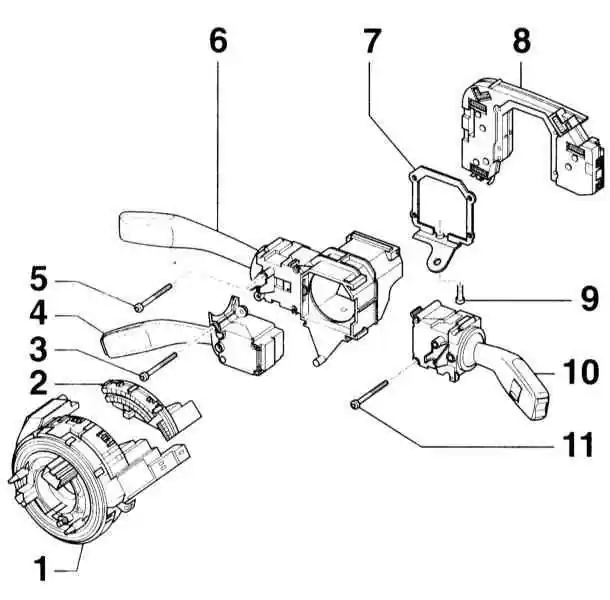

    1 — Контактная спираль
    2 — Датчик угла поворота рулевого колеса
    3 — Винт
    4 — Выключатель темпостата
    5 — Винт
    6 — Переключатель указатель поворота/дальний свет
    7 — Хомут
    8 — Блок управления рулевой колонкой
    9 — Винт
    10 — Выключатель стеклоочистителя
    11 — Винт

  1. Рассоедините все разъёмы подрулевого переключателя.
  2. Выньте осторожно подрулевой переключатель с блоком управления (8) с рулевого вала.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите колёса автомобиля прямо.
  2. Установите подрулевой переключатель на рулевой вал, состыкуйте разъём и вверните винт (9).
  3. Установите контактную спираль на рулевой вал и осторожно зафиксируйте.

Следите за тем, чтобы контактная спираль не скручивалась.

  1. Состыкуйте разъём (1) контактной спирали.
  2. Установите на место нижнюю облицовку рулевой колонки и вставьте верхнюю облицовку в нижнюю. Закрепите облицовки.

Обязательно соблюдайте указания по мерам безопасности, обратитесь к Разделу Общие сведения и меры безопасности.

  1. Установите на место рулевое колесо и блок подушки безопасности, обратитесь к Разделам Снятие и установка рулевого колеса и Снятие и установка рулевого колеса.
  2. Присоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.
