3.3.5. Снятие и установка двигателя

Снятие

БЕНЗИНОВЫЕ ДВИГАТЕЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите и закрепите переднюю часть автомобиля.
2. Снимите капот.
3. Отсоедините провод минусовой клеммы аккумулятора.
4. Слейте масло и охлаждающую жидкость.
5. Снимите верхнюю крышку двигателя.
6. Отсоедините шланги от радиатора и расширительного бачка.

4-ЦИЛИНДРОВЫЕ БЕНЗИНОВЫЕ ДВИГАТЕЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ
7. Снимите охлаждающий вентилятор радиатора.

5-ЦИЛИНДРОВЫЕ БЕНЗИНОВЫЕ ДВИГАТЕЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ
8. Снимите передний бампер и вентилятор радиатора.
9. Снимите радиатор.
10. В моделях с воздушным кондиционером, вывинтите болты радиатора, отвинтите его кронштейн и сдвиньте радиатор вперед, закрепив его на опоре.
11. В моделях AAR и ANN, отсоедините шланги и снимите трубку охлаждающей жидкости в левой части двигателя. Снимите крышку с левого ведущего вала и отсоедините выпускную трубу и каталитический конвертер от выпускного коллектора.
12. Отсоедините выпускную трубу от кронштейна. Отсоедините топливные трубки от распределителя топлива.

ВСЕ МОДЕЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ
13. Отсоедините все провода мешающие снятию двигателя.
14. Отсоедините патрубок, соединяющий воздушный фильтр и дроссель.
15. Отсоедините трубки подачи и возврата топлива. Отсоедините тросик акселератора.
16. Отсоедините шланги от радиатора обогревателя.
17. Отсоедините провод от расположенного на коробке передач выключателя фонарей заднего хода.
18. Снимите дополнительные ремни.
19. Снимите компрессор воздушного кондиционера, не отсоединяя от него шланги.
20. Снимите насос гидроусилителя рулевого управления, не отсоединяя от него шланги.
21. В двигателях с автоматической коробкой передач, отсоедините трубки трансмиссионной жидкости от масляного поддона двигателя.
22. Снимите стартер.
23. Вывинтите болты, крепящие ведущий диск к гидротрансформатору.
24. Отсоедините выпускную трубу от коллектора.
25. Вывинтите болты, крепящие коробку передач к двигателю. Оставьте не вывинченным верхний болт.
26. Закрепите двигатель на подъемнике.
27. Скрутите гайки креплений двигателя.
28. Установите домкрат под коробку передач.
29. Вывинтите последний болт и снимите двигатель.
При необходимости, снимите промежуточную пластину двигателя и сцепление.

ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите капот.
2. Отсоедините провод минусовой клеммы аккумулятора.
3. Слейте масло и охлаждающую жидкость.
4. Поднимите и закрепите переднюю часть автомобиля.

4-ЦИЛИНДРОВЫЕ ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ
5. Снимите верхнюю крышку двигателя.
6. Снимите охлаждающий вентилятор.
7. Снимите воздухозаборник, расположенный на радиаторе.
8. Снимите воздушный фильтр.
9. Отсоедините электромагнитный клапан контроля давления.
10. Снимите трубки соединяющие теплообменник и впускной коллектор, и теплообменник и турбонагнетатель.
11. Отсоедините выпускную трубу от турбонагнетателя.

5-ЦИЛИНДРОВЫЕ ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ
12. Снимите передний бампер и вентилятор радиатора.
13. Снимите радиатор.
14. В моделях с воздушным кондиционером, Вывинтите болты радиатора, отвинтите его кронштейн и сдвиньте радиатор вперед, закрепив его на опоре.
15. Снимите поперечину, расположенную задней частью коробки передач (ABP, AAT, AEL). В моделях AAS снимите переднюю опору двигателя.
16. Снимите крышку приводного ремня топливного насоса.
17. Снимите воздушный фильтр.
18. Снимите трубки соединяющие теплообменник и впускной коллектор, и теплообменник и турбонагнетатель.
19. Отсоедините шланги от впускного коллектора и клапана регулировки выпускных газов.

20. Отсоедините провод заземления от кронштейна правой опоры двигателя.

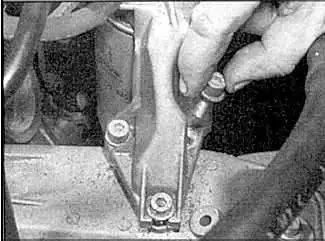

21. Отсоедините кронштейн топливного фильтра от кронштейна левой опоры двигателя.

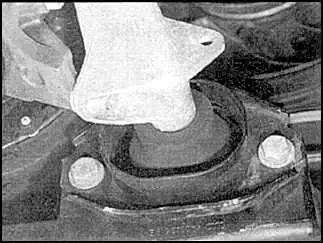

22. Снимите переднюю опору двигателя.

ВСЕ МОДЕЛИ

ПОРЯДОК ВЫПОЛНЕНИЯ
23. Отсоедините шланги от радиатора, головки цилиндров и расширительного бачка.
24. Отсоедините провода от генератора.

25. Отсоедините проводку, мешающую снятию двигателя.
26. Отсоедините трубки подачи и возврата топлива от топливного насоса.
27. Отсоедините тросик акселератора.
28. Отсоедините вакуумные шланги.
29. Отсоедините шланги от радиатора обогревателя.

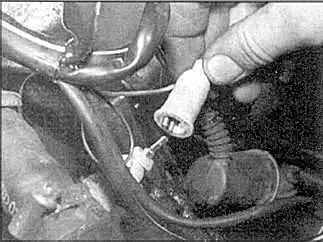

30. Отсоедините провода от датчика спидометра и выключателя света фонарей заднего хода.
31. Снимите дополнительные ремни.
32. Снимите компрессор воздушного кондиционера, не отсоединяя от него шланги.
33. Снимите насос гидроусилителя рулевого управления, не отсоединяя от него шланги.

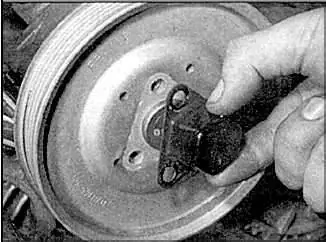

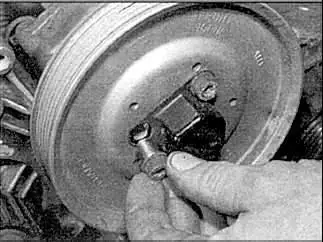

34. Вывинтите болты и снимите шкив насоса гидроусилителя.

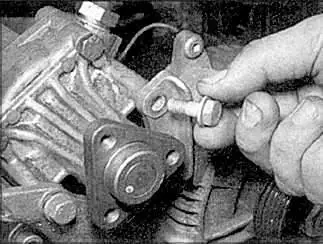

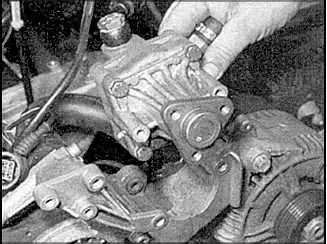

35. Вывинтите болты и снимите насос.
36. В двигателях с автоматической коробкой передач, отсоедините трубки трансмиссионной жидкости от масляного поддона двигателя.
37. Снимите стартер.
38. Вывинтите болты, крепящие ведущий диск к гидротрансформатору.
39. Отсоедините выпускную трубу и каталитический конвертер от выпускного коллектора.

40. Вывинтите болты, крепящие коробку передач к двигателю. Оставьте не вывинченным верхний болт.
41. Закрепите двигатель на подъемнике.

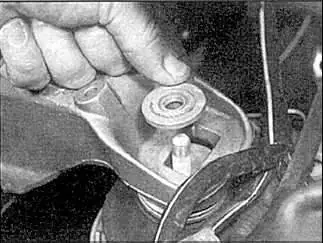

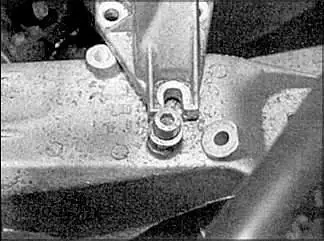

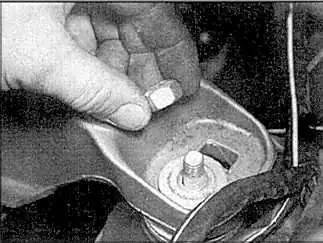

42. Скрутите гайку опоры и снимите шайбы.
43. Установите домкрат под коробку передач.

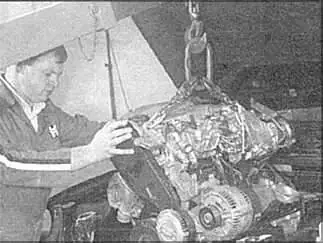

44. Вывинтите последний болт и снимите двигатель.
45. При необходимости снимите сцепление.

Установка

ВСЕ ДВИГАТЕЛИ

Установка проводится в обратном порядке снятия, при этом не забудьте смазать шлицы ведущего вала двигателя смазкой с высокой температурой плавления.
