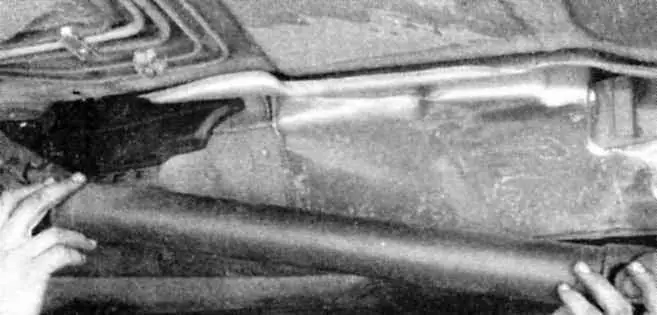

- Заблокируйте передние колеса, затем поддомкратьте задок автомобиля и надежно установите его на осевые опоры. Снимите систему выпуска отработавших газов (см. Главу
Система выпуска отработавших газов). Снимите жаростойкий щиток системы выпуска.
- У скользящей муфты ослабьте зажимную втулку (если предусмотрена) на несколько оборотов, но не снимайте ее.

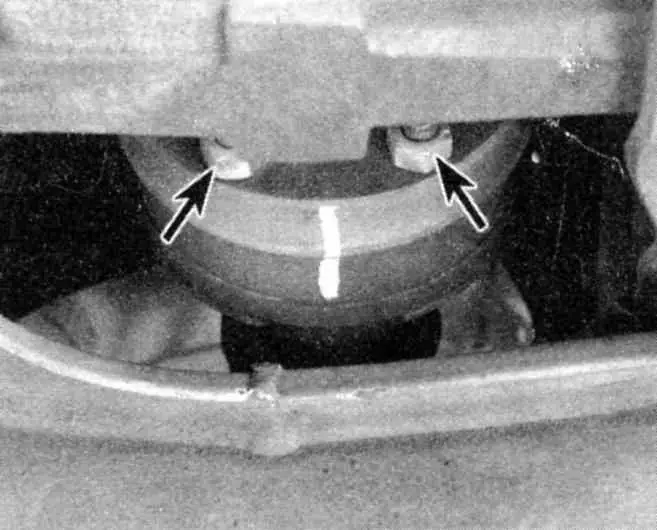

- Последние модели не оборудованы зажимной втулкой. Краской, кернером или чертилкой нанесите метки совмещения на фланец трансмиссии и эластичную муфту (или передний карданный шарнир на некоторых моделях), а также на задний карданный шарнир и входной фланец дифференциала, чтобы при сборке иметь возможность установки трансмиссии в прежнее положение...
|

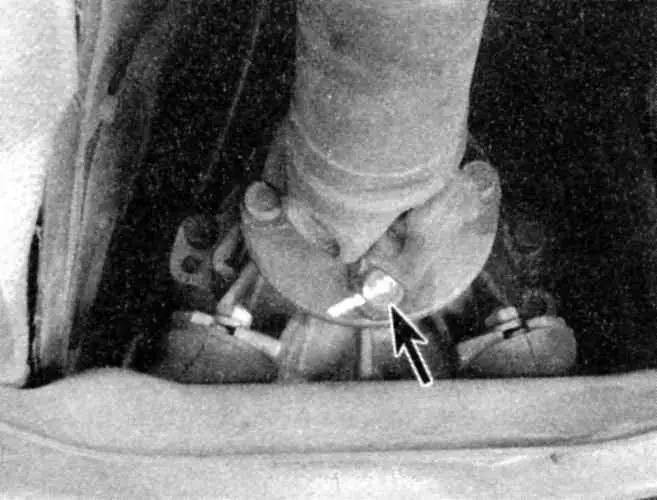

...а также на задний карданный шарнир и входной фланец дифференциала
|
|
- Отдайте болты и гайки крепления эластичной муфты (см.
иллюстрацию) или карданного шарнира (см.
иллюстрацию) к выходному фланцу трансмиссии. Пока не отделяйте карданный вал от фланца.
|
- На моделях со ШРУСами сначала воспользуйтесь подходящим домкратом, чтобы подпереть трансмиссию. Отпустите крепежные гайки и болты задней опоры трансмиссии (см. Главу
Ручная коробка переключения передач (РКПП)), затем подвиньте опору назад и отдайте шесть гаек и болтов крепления ШРУСа к опоре трансмиссии. Отдайте гайки и болты на заднем фланце карданного вала (см.
иллюстрацию выше).
|

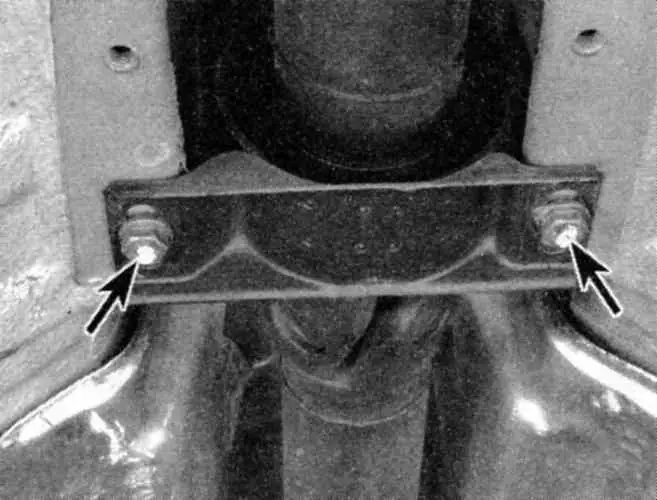

- Подоприте карданный вал у центрального подшипника и отдайте болты (указаны стрелками) на сборке подшипника
|
|

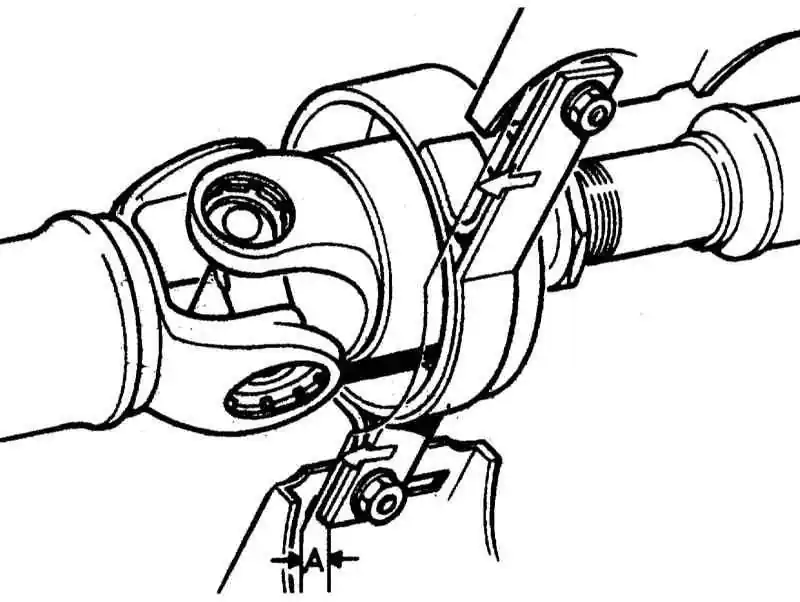

- Наклоните карданный вал вниз у центрального подшипника, затем снимите его с центрующего пальца на фланце трансмиссии - снимите также и шлицевую муфту, если требуется больше места, но не разделяйте секции карданного вала.
|
|
На моделях с гасителем вибраций поверните сборку гасителя под 60° перед снятием ее с центрующего пальца на фланце трансмиссии.
|
- Если собираетесь почистить шлицевую муфту или заменить резиновую втулку, пометьте обе секции карданного вала перед тем, как отделить муфту. После чистки шлицов перед сборкой смажьте их дисульфид-молибденовой смазкой. Если Вы разделили секции карданного вала, не пометив их, соберите шлицевую муфту таким образом, чтобы карданные шарниры оказались в одной плоскости. Если после установки карданный вал вибрирует, значит, Вы установили его секции неправильно. В этом случае следует снять карданный вал, разделить его в месте шлицевой муфты, и повернуть одну секцию на 180° перед установкой.
|
|
