12.8. Проверка состояния, снятие и установка вакуумного усилителя тормозов

Компоненты сборки толкателя типичного вакуумного усилителя

1 — Защитный чехол
2 — Держатель
3 — Амортизатор
4 — Воздушный фильтр

Проверка работы

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. При выключенном двигателе выжмите несколько раз педаль тормоза, пока не стабилизируется ее ход.
  2. Выжмите педаль и держите ее, затем запустите двигатель. Если педаль при этом слегка опустилась, значит, все нормально.

Проверка герметичности

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Запустите двигатель, и через одну-две минуты выключите его. Медленно выжмите педаль тормоза несколько раз. Если в первый раз педаль уходит далеко вниз, а затем, при втором и третьем нажатии, постепенно поднимается, значит, вакуумный усилитель герметичен.
  2. Выжмите педаль тормоза при работающем двигателе, затем остановите двигатель, не отпуская педали. Если после удержания педали в выжатом положении в течение 30 секунд ее ход не изменился, значит, вакуумный усилитель герметичен.

Снятие и установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Демонтаж вакуумного усилителя требует специальных инструментов и не может быть произведен домашним механиком. Если возникшая проблема продолжает Вас беспокоить, рекомендуется заменить блок полностью.
  2. Снимите главный цилиндр, как описано в Разделе Снятие и установка главного тормозного цилиндра.
  3. Отсоедините вакуумный шланг от вакуумного усилителя тормозов.
  4. Работая в пассажирском отсеке, извлеките вещевой ящик и опустите панели обшивки с левой стороны.

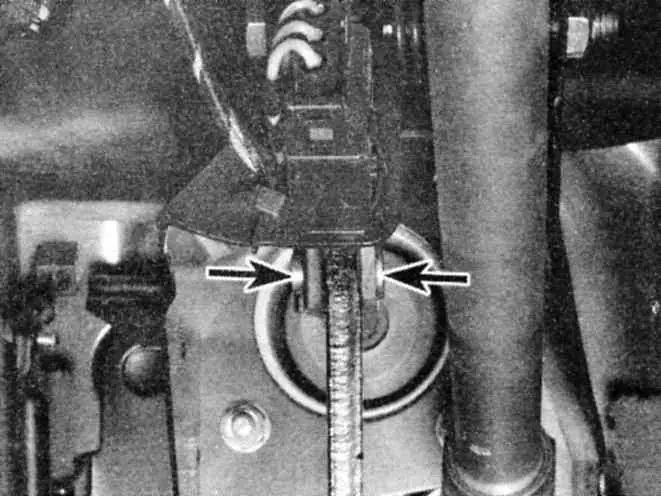

  1. Снимите хомут и штифт вилки, чтобы отсоединить толкатель от рычага поперечного вала (для моделей с правосторонним управлением) или педали тормоза (для моделей с левосторонним управлением). На моделях с левосторонним управлением также отсоедините возвратную пружину педали тормоза.

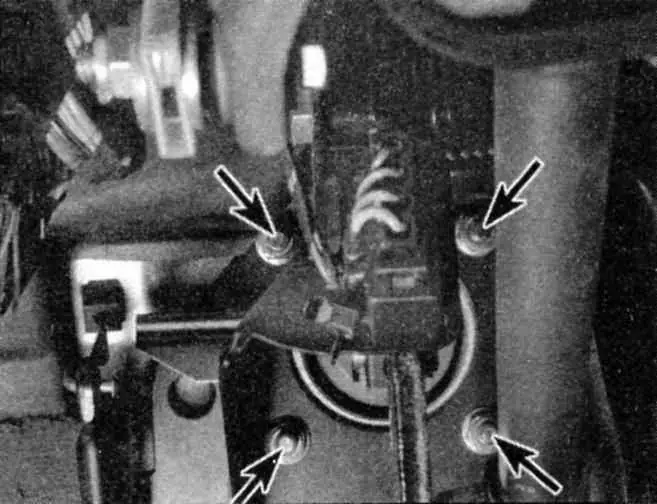

  1. Отдайте четыре крепежных гайки и извлеките блок вакуумного усилителя из двигательного отсека.
  1. Обследуйте небольшой фильтр внутри защитного чехла на толкателе. Если он засорен, это может влиять на работу вакуумного усилителя. Для очистки фильтра промойте его в мягком мыльном растворе. Если он все же не очистится, замените его.
  2. Установка повторяет процедуру снятия в обратном порядке. Затяните крепежные гайки вакуумного усилителя тормозов с требуемым усилием. Перед тем, как установить защитный чехол на воздушный фильтр толкателя усилителя, удостоверьтесь, что насечки на фильтре расположены под 180 градусов к насечкам на амортизаторе.

На моделях с правосторонним управлением педаль тормоза находится с правой стороны автомобиля и соединяется с левой стороной с помощью поперечного вала. Регулировка производится на толкателе с левой стороны, но заданный размер измеряется на педали с правой стороны.

  1. Отрегулируйте высоту педали тормоза и выключатель стоп-сигнала (см. Раздел Регулировка педали тормоза).
  2. Установите главный цилиндр (см. Раздел Снятие и установка главного тормозного цилиндра) и присоедините вакуумный насос.
  3. Тщательно проверьте работу тормозов перед началом нормальной эксплуатации автомобиля.
