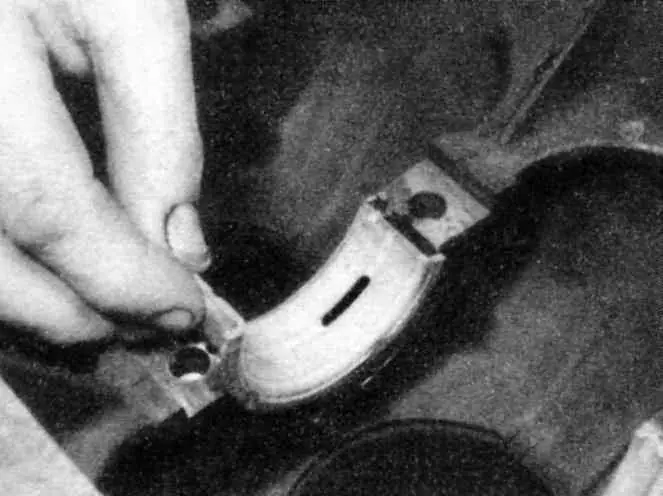

- Очистите обратные стороны новых вкладышей подшипников и установите их в каждое седло подшипников блока. Если один из вкладышей каждой пары имеет широкую канавку, то убедитесь, что вкладыш с канавкой установлен в блок. Установите остальные вкладыши из каждой пары в соответствующие крышки коренных подшипников. Убедитесь, что выступ на вкладыше совмещен с углублением в блоке или крышке.
|
Смазочные отверстия в блоке должны совпадать с отверстиями для смазки во вкладышах. Не забивайте вкладыш на место и берегите поверхности от появления зазубрин и царапин. На этом этапе смазывать ничего не следует.
|
|
- Упорный вкладыш с фланцем должен быть установлен в крышку и седло № 3 на двигателе М10, в крышку и седло № 6 на двигателе М20, в крышку и седло № 4 на двигателе М30 и в только в седло №4 на двигателе М40.
|
- Протрите чистой, не оставляющей волокон, тканью поверхности подшипников в блоке и шейки коренных подшипников коленчатого вала.
- Проверьте или прочистите смазочные отверстия коленчатого вала, так как грязь из них обязательно попадет прямо в новые подшипники.
- Когда Вы будете уверены, что коленчатый вал чистый, осторожно уложите его на коренные подшипники.
- Перед тем, как окончательно установить коленчатый вал, необходимо проверить зазоры для смазки коренных подшипников.
|

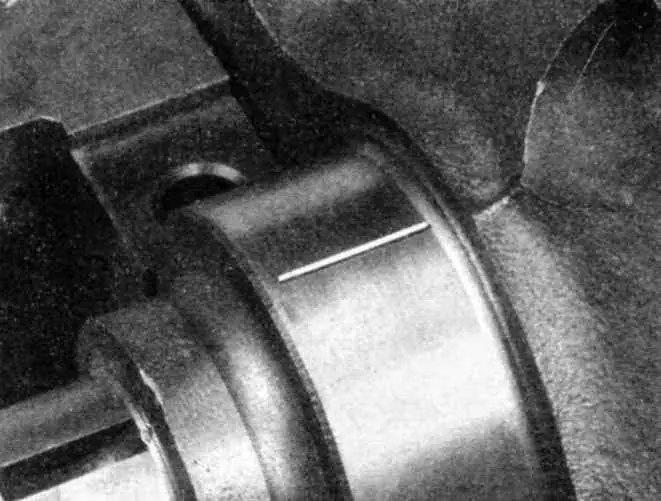

- Отрежьте несколько кусков соответствующей длины пластмассовой калиброванной проволоки (чуть короче ширины коренных подшипников) и разместите по одному куску на шейке коленчатого вала каждого коренного подшипника, параллельно оси коленчатого вала.
|
- Очистите в крышках поверхности подшипников и установите крышки на соответствующие места (не перепутайте их), при этом стрелки должны быть обращены к передку двигателя. Не сдвиньте с места куски пластмассовой проволоки.
- Начав с центрального коренного подшипника и двигаясь к крайним, поэтапно затягивайте болты крышек коренных подшипников до усилия, приведенного в
Таблице размеров и регулировочных данных в конце Руководства. На двигателях М10, М20 и М30 затягивайте болты в три этапа. На двигателях М40 сначала затяните болты до усилия этапа 1, затем доверните болты на угол, приведенный в
Таблице размеров и регулировочных данных в конце Руководства. Выполняйте доворачивание болта на определенный угол одним движением. В процессе затягивания болтов не проворачивайте коленчатый вал.
- Отверните болты и осторожно снимите крышки коренных подшипников. Сохраните крышки коренных подшипников. Сохраните их в порядке. Не трогайте пластмассовую проволоку и не проворачивайте коленчатый вал. Если какие-либо крышки коренных подшипников снимаются с трудом, постучите по ним с обеих сторон молотком с эластичной головкой.
|

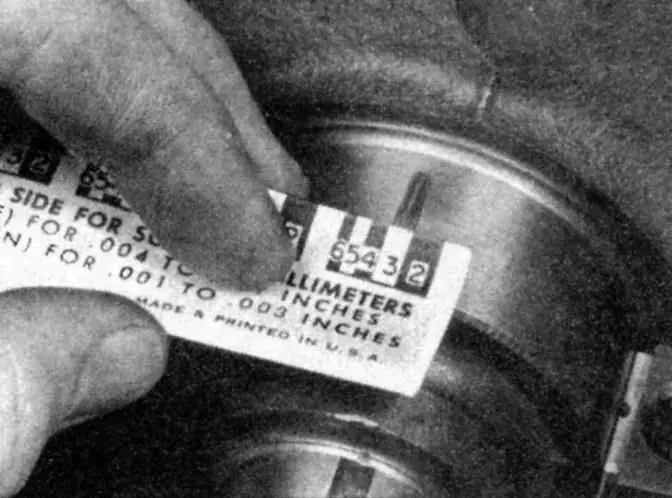

- Сравните ширину сплющенных проволоки каждой шейки со шкалой, напечатанной на упаковке пластмассовой проволоки, чтобы получить значение зазора для смазки в коренных подшипниках. Проверьте по
Таблице размеров и регулировочных данных в конце Руководства их правильность.
|
- Если зазор не соответствует требованиям, то вкладыши подшипников могут быть соответствующего размера (это означает, что нужны другие). Перед тем, как принять решение о необходимости приобретения других вкладышей, убедитесь, что между вкладышами подшипников и крышками или блоком при измерении зазора не оказалась грязь или масло. Если ширина проволоки оказалась неодинаковой по ее длине, то шейка, возможно, имеет конусность (смотри Раздел Проверка состояния коленчатого вала).
- Осторожно удалите с шеек подшипников и/или поверхностей подшипников все следы материала проволоки. Сделайте это ногтем или краем пластиковой кредитной карточки, чтобы на поверхности подшипников не осталось зазубрин или царапин.
|
|
