14.17. Снятие, установка и проверка звукового сигнала

Позади переднего бампера с правой стороны установлены по одному звуковому сигналу высокого и низкого тона. Для защиты звукового сигнала между кнопкой сигнала и самим сигналом установлено реле. При нажатии кнопки сигнала замыкается цепь реле.

 СНЯТИЕ

1. Поднимите переднюю часть автомобиля и установите на подставки.
2. Снимите нижний щиток двигательного отсека, обратитесь к Разделу Снятие и установка нижнего щитка двигательного отсека.

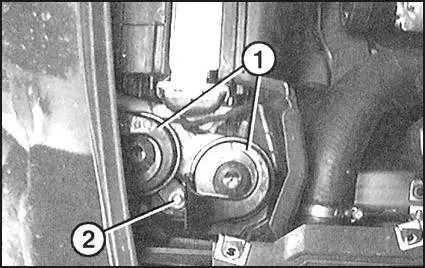

3. Отверните болты крепления (2) звуковых сигналов с держателями. Расстыкуйте штекерное соединение и выньте сигналы.

 ПРОВЕРКА

1. Присоедините звуковой сигнал вспомогательными проводами непосредственно к аккумуляторной батарее.
При этом фиолетово-синий кабель соединяется с положительным полюсом (+), а коричневый кабель с отрицательным полюсом батареи. После соединения звуковой сигнал должен сработать.

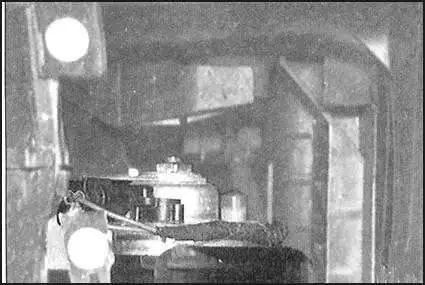

До звукового сигнала можно также добраться, если вынуть правую воздушную решетку из бампера. Для этого необходимо потянуть решетку вперед у правой планки.

 УСТАНОВКА

1. Вставьте звуковой сигнал и закрепите его болтами.
2. Состыкуйте штекерное соединение.
3. Установите нижний щиток двигательного отсека.
