6.2.6. Снятие и установка топливной распределительной магистрали и инжекторов

Модели с двигателем M52

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выключите зажигание.
  1. Снимите заглушки болтов и выверните их. Снимите крышку инжекторов.
  1. Разъедините разъем электропроводки э/м клапана VANOS. Отожмите фиксаторы и разъедините разъемы электропроводки лямбда-зондов. Снимите и отложите в сторону монтажную планку разъемов инжекторов.

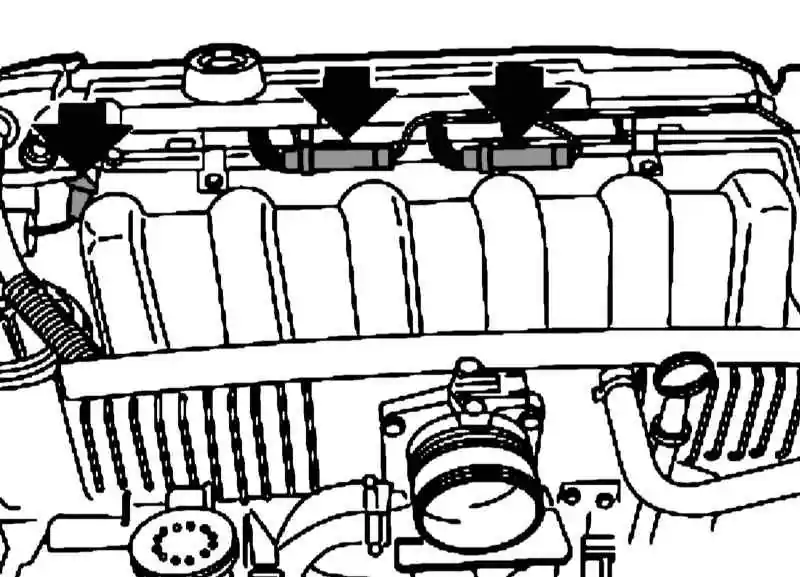

  1. Пометьте подводящий и возвратный топливопроводы, чтобы не перепутать их при последующей установке, после чего отсоедините топливопроводы от топливной распределительной магистрали.

При необходимости замените уплотнительные кольца или прочие поврежденные детали.

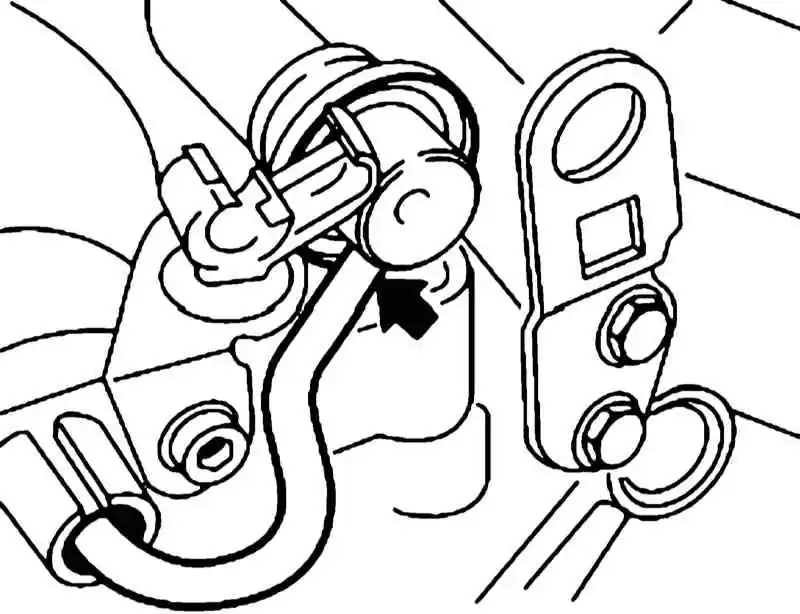

  1. Выверните болты и отсоедините вакуумный шланг от регулятора давления топлива. Снимите, потянув вверх, распределительную магистраль вместе с инжекторами.

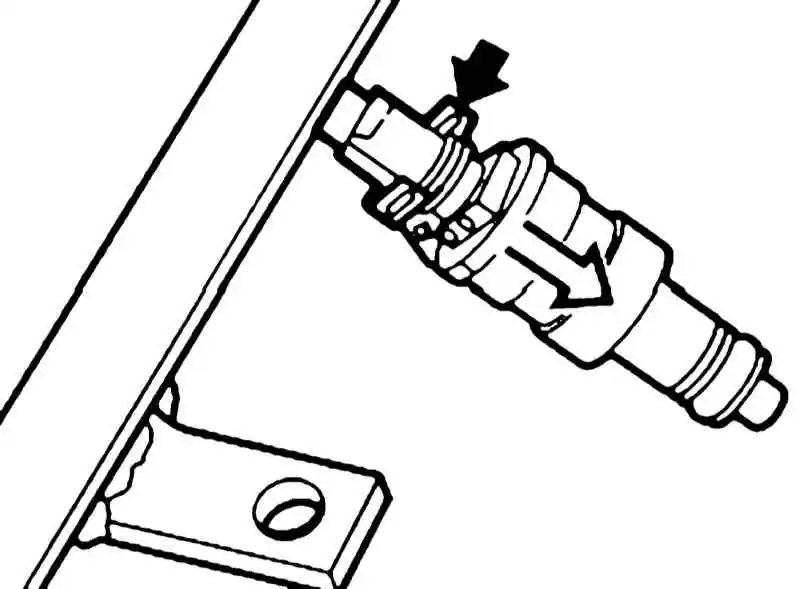

  1. Удалив фиксатор, снимите инжектор.
  1. Установка производится в обратном порядке.

Модели с двигателем M52TU

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выключите зажигание.

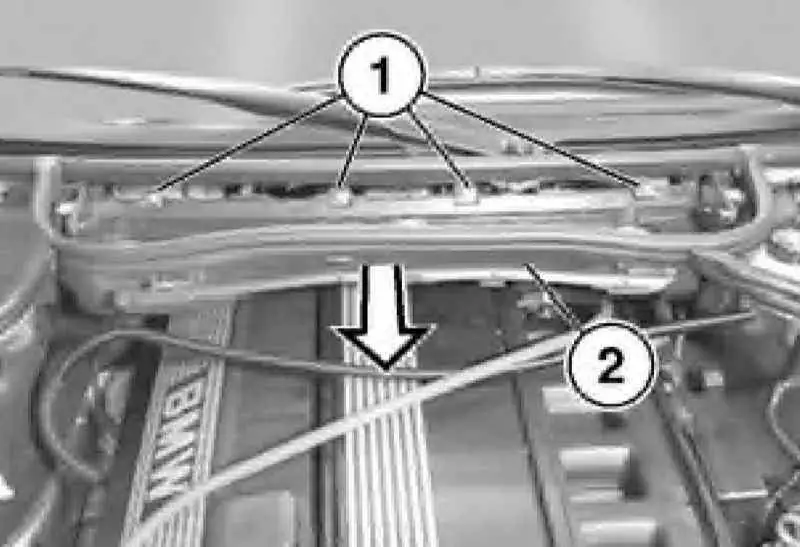

  1. Снимите салонный фильтр и откройте расположенный на нижней части (2) его корпуса кабельный канал. Вытяните кабели наружу. Выверните болты (1) и снимите нижнюю часть (2) корпуса салонного фильтра.

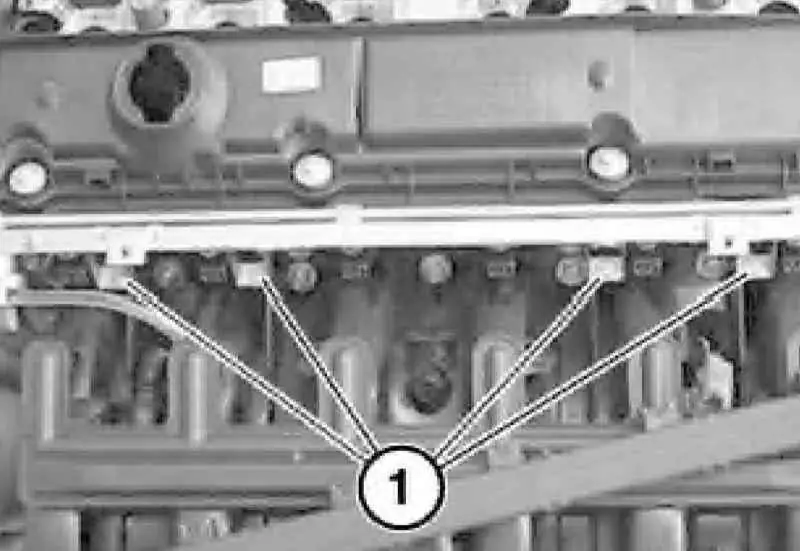

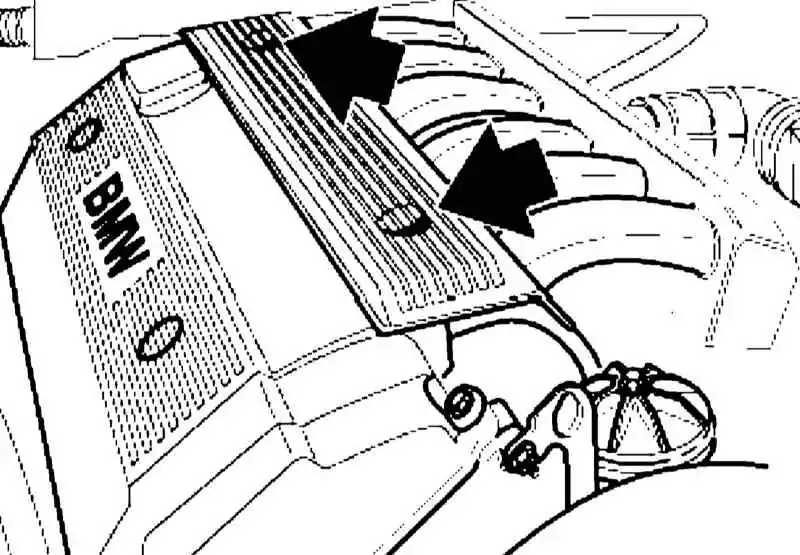

  1. Выньте заглушки болтов и выверните их. Снимите крышку инжекторов (см. иллюстрацию).

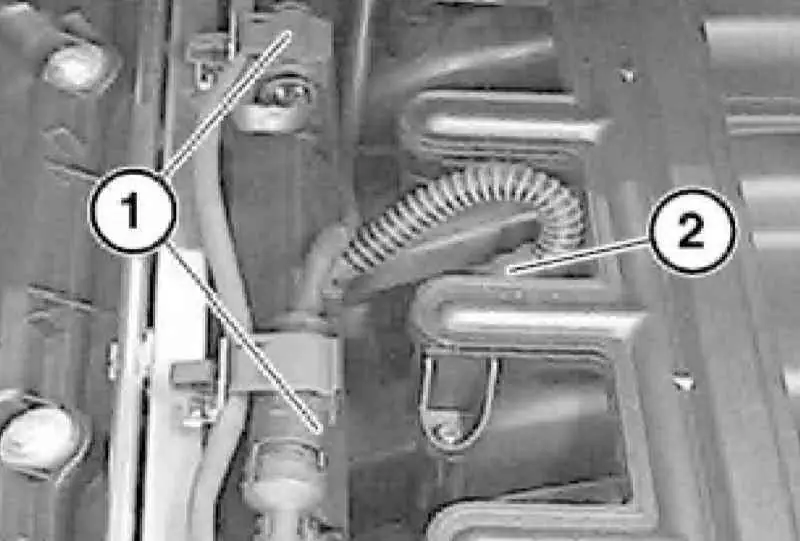

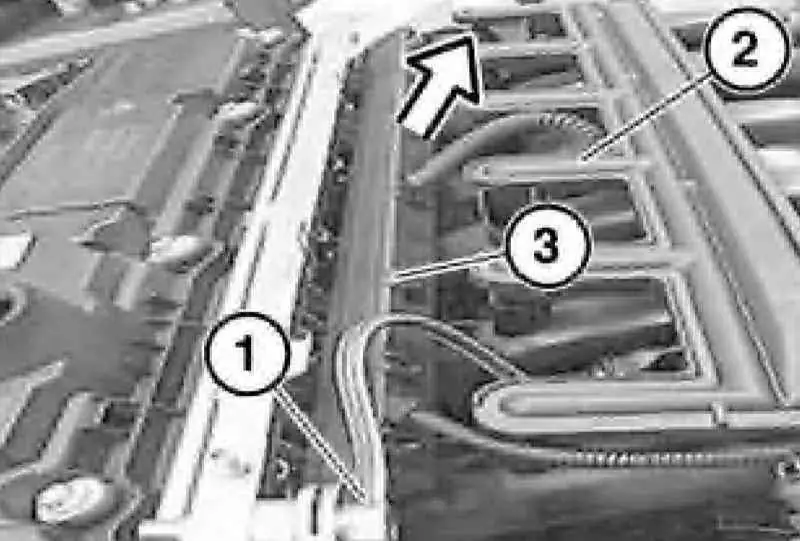

  1. Отсоедините вакуумный шланг (1) от регулятора давления топлива. Разъедините разъем электропроводки датчика IAT (2) и снимите монтажную планку (3) инжекторов.

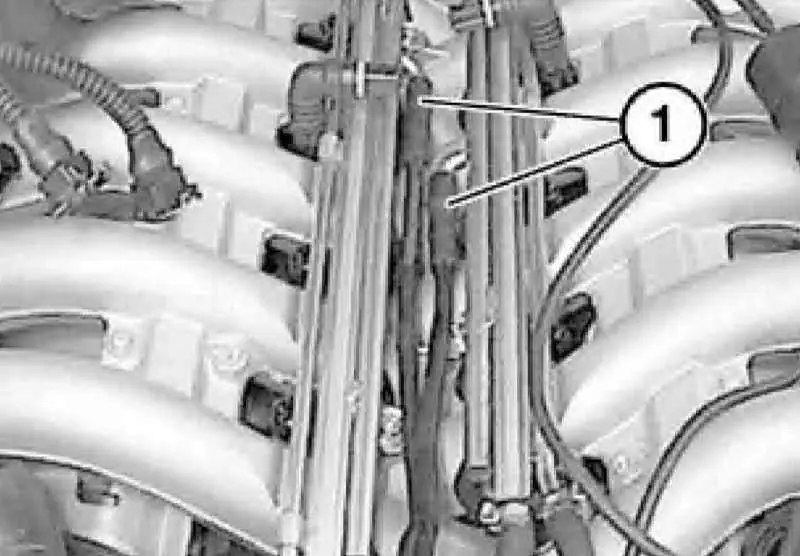

  1. Пометьте разъемы (1) электропроводки лямбда-зондов групп цилиндров №№ 1-3 и №№ 4-6, чтобы не перепутать их при последующей установке. Отожмите фиксаторы и разъедините разъемы. Снимите держатели разъемов с топливной распределительной магистрали.

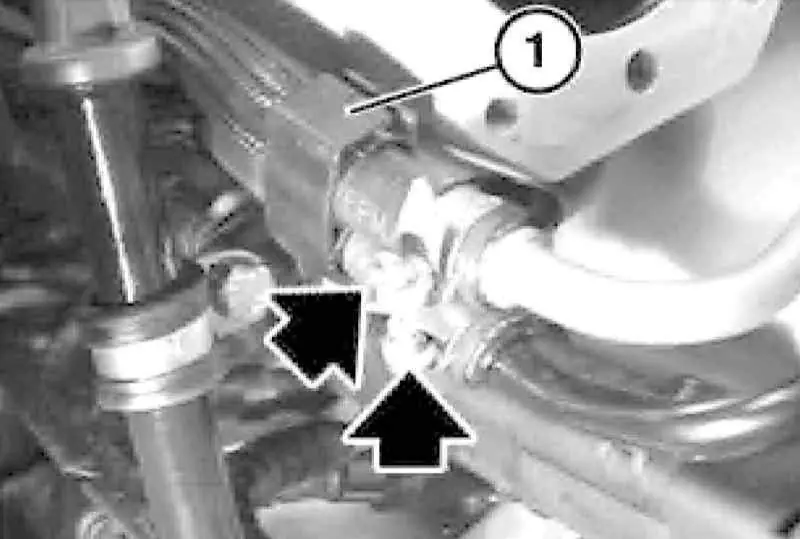

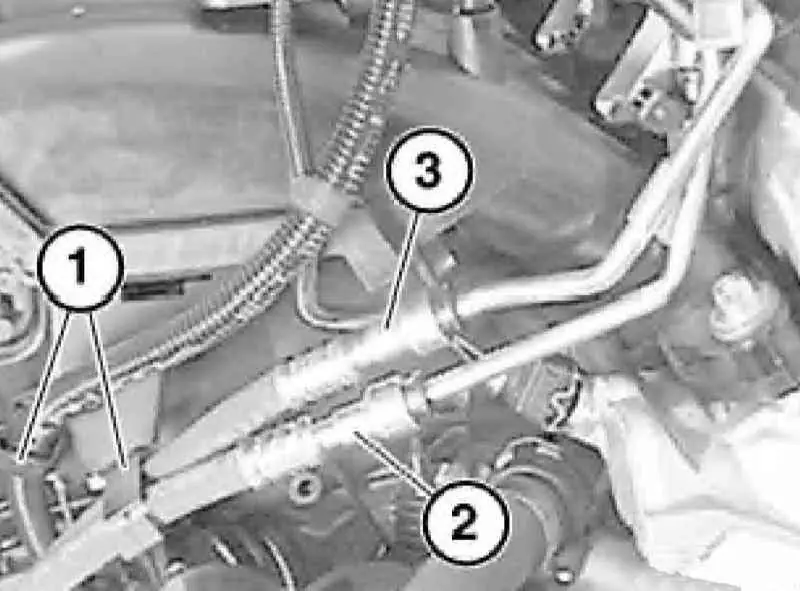

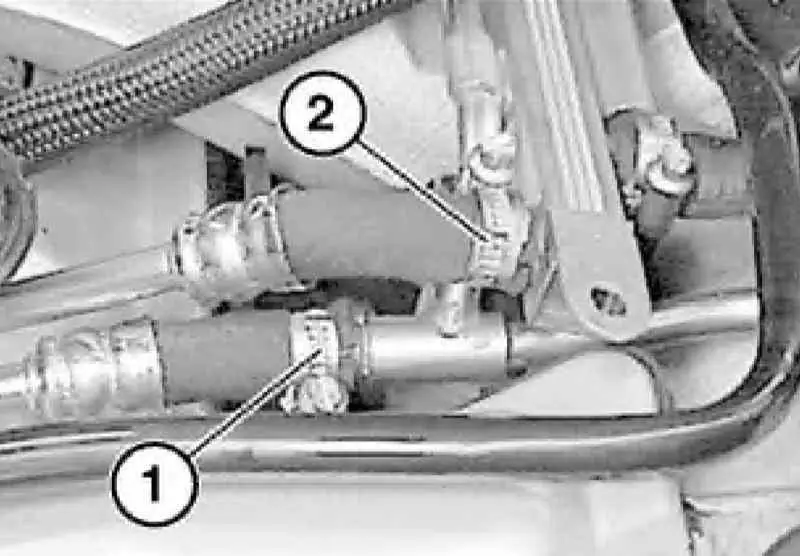

  1. Пометьте подводящий и возвратный топливопроводы (2 и 3), чтобы не перепутать их при последующей установке. Снимите фиксаторы топливопроводов с задней стороны головки блока цилиндров. При необходимости замените уплотнительные кольца или прочие поврежденные детали.

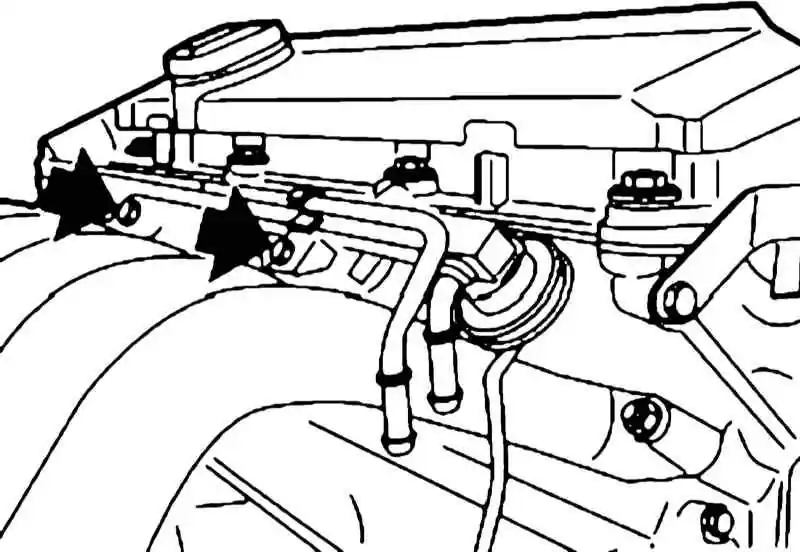

  1. Выверните болты и снимите топливную распределительную магистраль вместе с инжекторами.
  1. При необходимости снимите инжекторы.
  2. Установка производится в обратном порядке. Для облегчения установки распределительной магистрали смажьте уплотнительные новые кольца инжекторов средством для облегчения скольжения.

Модели с двигателями M60 и M62

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выключите зажигание.
  2. Снимите верхнюю крышку двигателя.

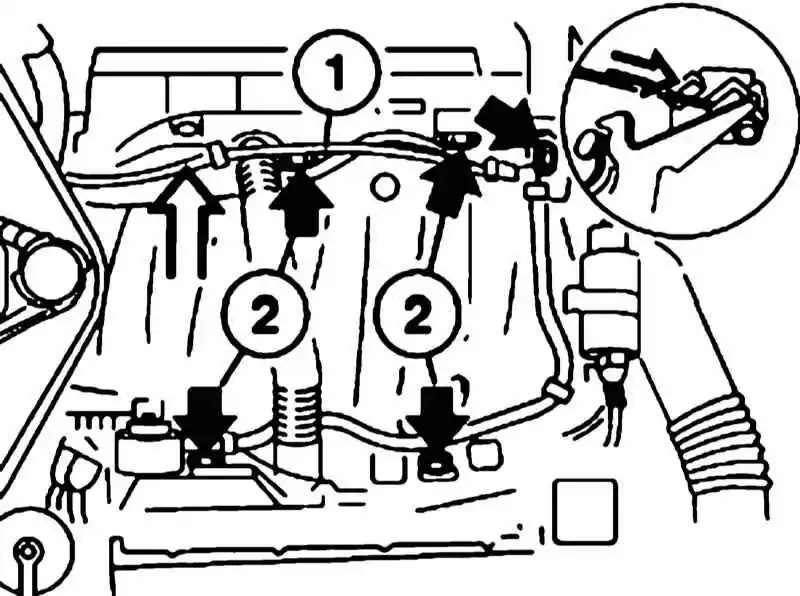

  1. Снимите хомуты крепления проводов. Отцепите трос газа от рычага дроссельной заслонки.
  1. Снимите крышки катушек зажигания с обеих сторон головки цилиндров (см. иллюстрацию).

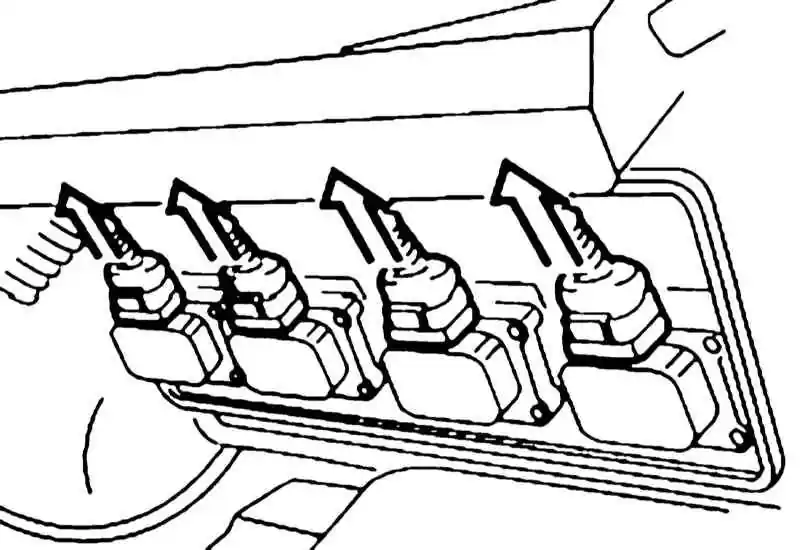

  1. Разъедините разъемы катушек зажигания.

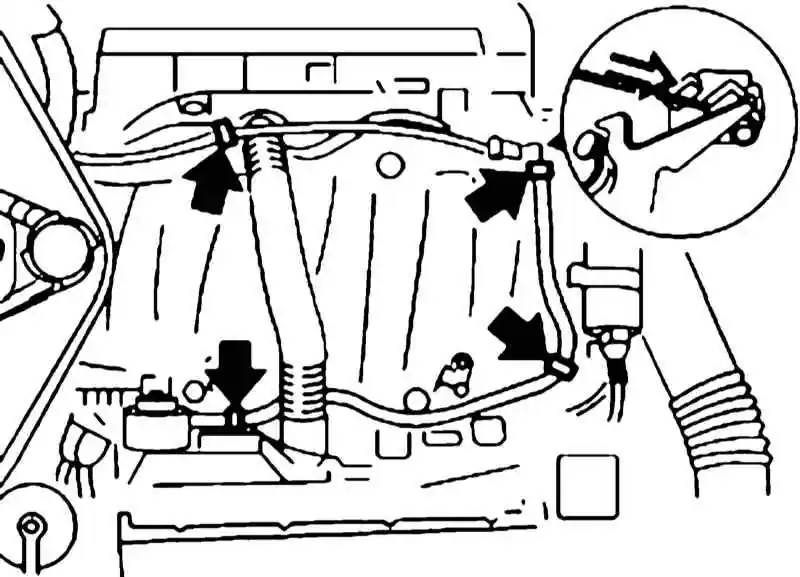

  1. Снимите короба электропроводки (2) и отложите их в сторону. Разъедините разъемы электропроводки инжекторов.

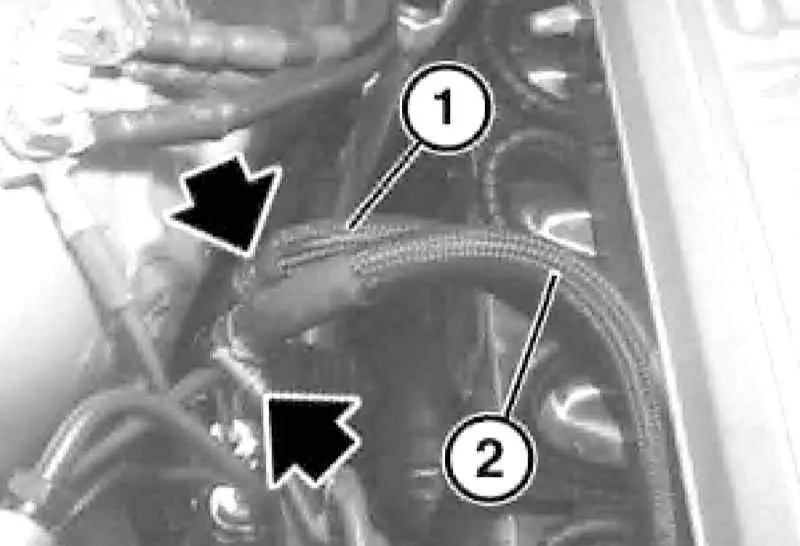

  1. Пережмите подводящий и возвратный топливопроводы и снимите их. Соберите вытекшее топливо.

При установке используйте новые хомуты крепления шлангов.


  1. Отсоедините вакуумный шланг от регулятора давления топлива.

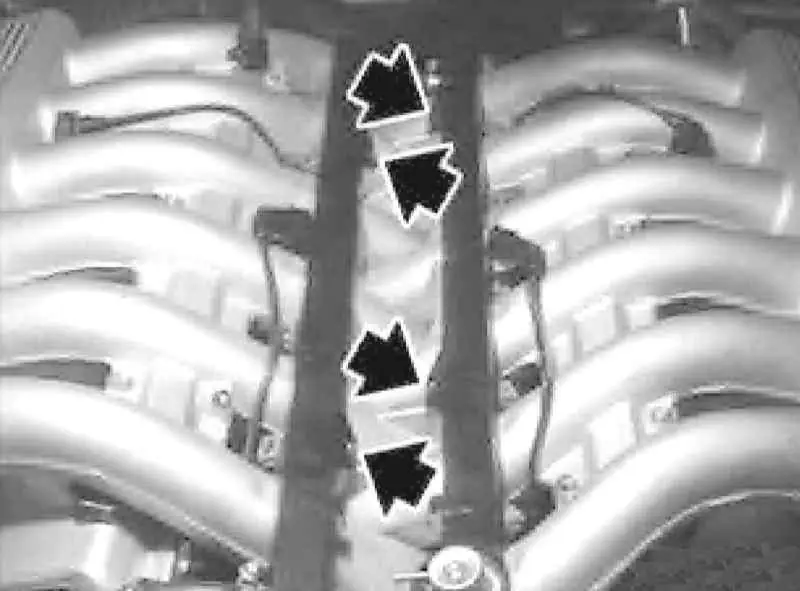

  1. Выверните болты крепления топливной распределительной магистрали и снимите ее вместе с инжекторами.
  1. При необходимости разожмите скобы и снимите инжекторы.
  2. Установка производится в обратном порядке. Для облегчения установки распределительной магистрали смажьте уплотнительные новые кольца инжекторов средством для облегчения скольжения.

Модели с двигателем M73

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Выключите зажигание.

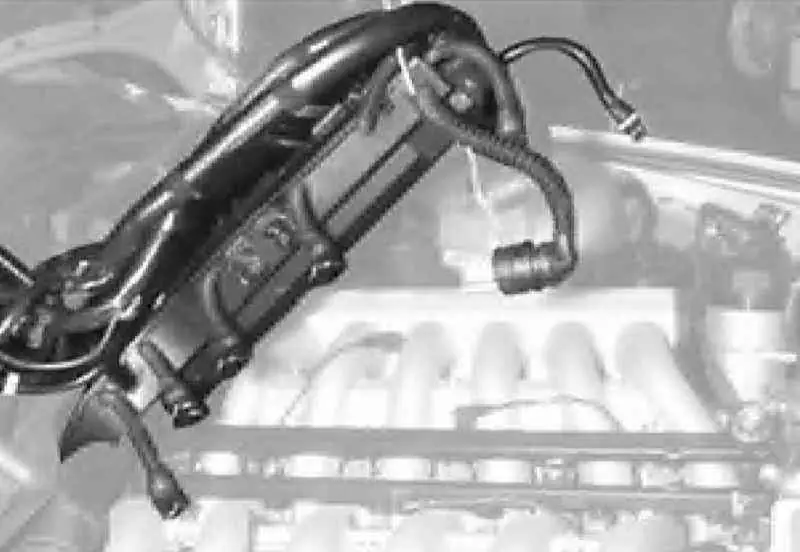

  1. Разъедините разъемы электропроводки двигателя, поднимите электропроводку и закрепите ее на капоте.

  1. Отсоедините топливные шланги.

При установке замените шланги и хомуты их крепления.

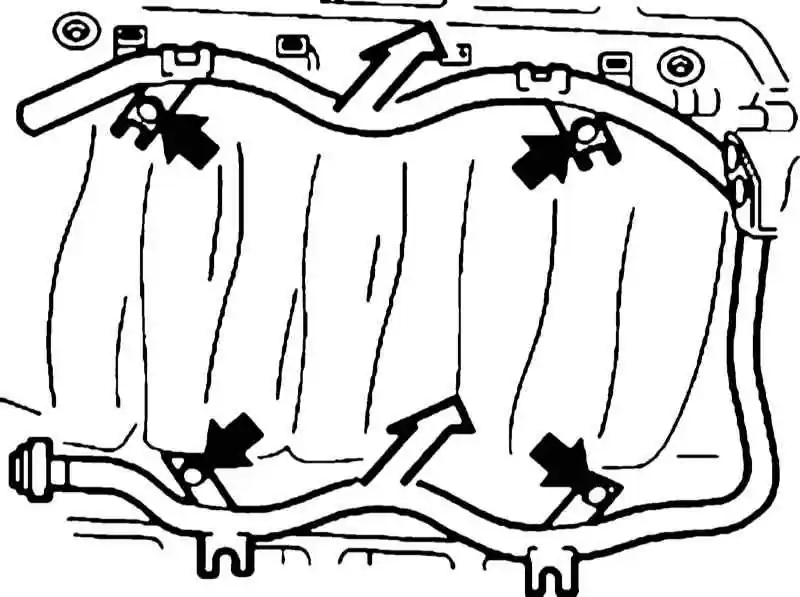

  1. Выверните болты крепления топливной распределительной магистрали и снимите ее вместе с инжекторами.
  1. При необходимости разожмите скобы и снимите инжекторы.
  2. Установка производится в обратном порядке. Для облегчения установки распределительной магистрали смажьте уплотнительные новые кольца инжекторов средством для облегчения скольжения.
