4.24. Клапанные пружины. Уплотнения стержней клапанов

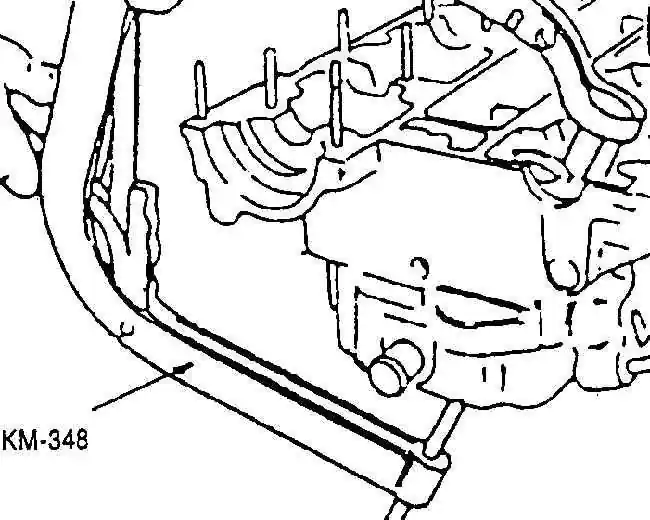

Сжатие клапанных пружин с помощью съемника

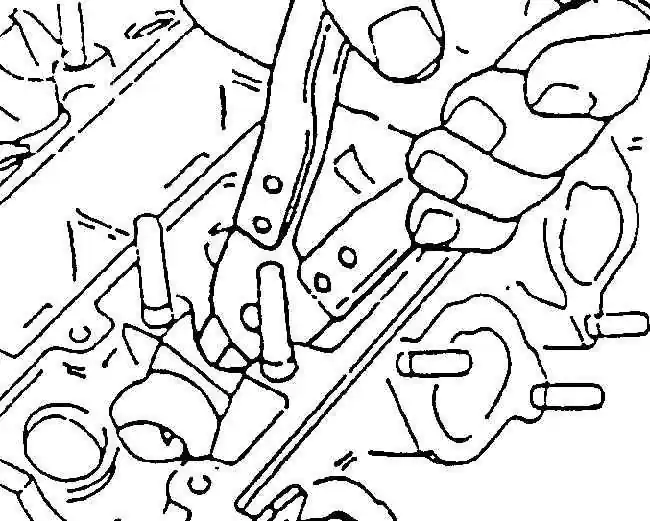

Демонтаж уплотнений стержней клапанов

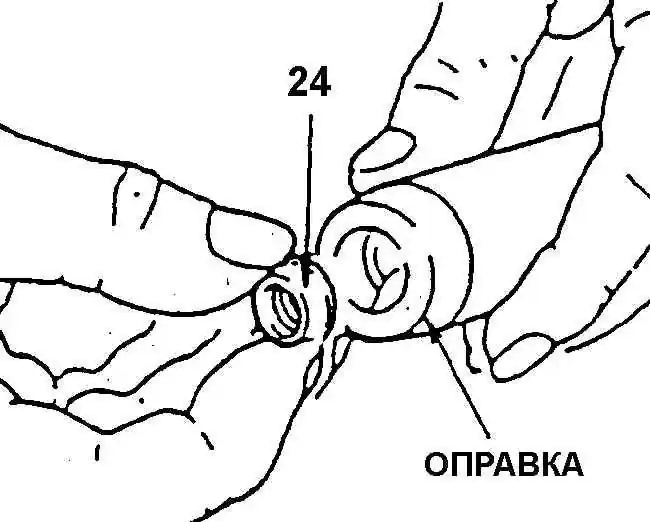

Уплотнение стержня клапана и монтажная оправка

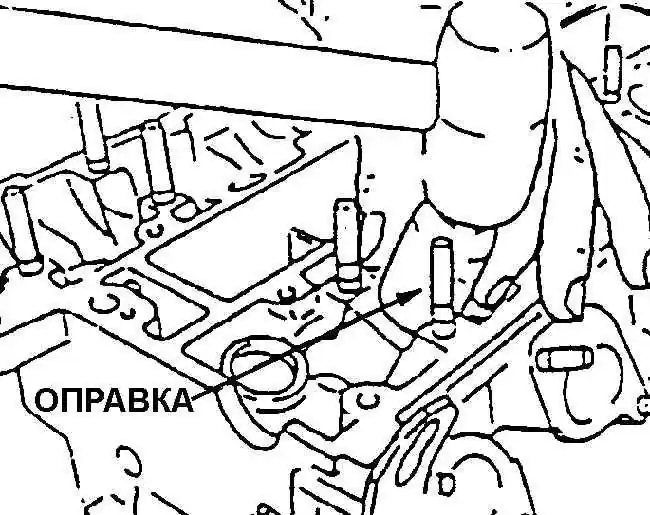

Монтаж уплотнений стержней клапанов

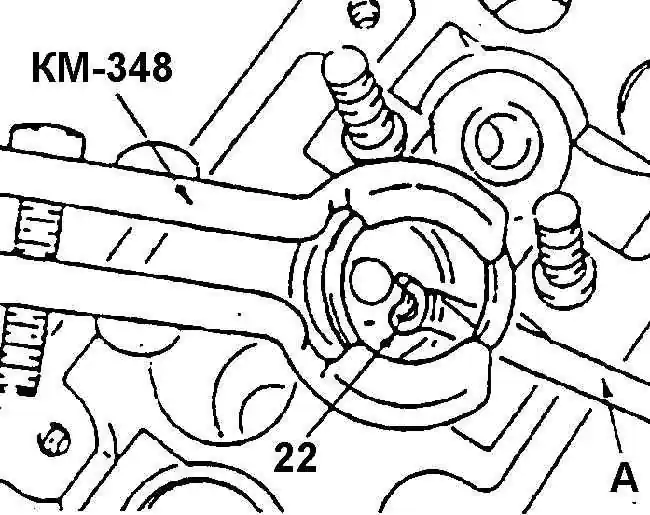

Монтаж сухарей клапанов



Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Головку цилиндров 33.
2. Пометить все клапаны, чтобы при последующей сборке сохранить их расположение.
3. Сухари 22, используя для сжатия клапанных пружин съемник КМ-348.
4. Тарелки 21 клапанных пружин, клапанные пружины 23 и клапаны 34. Во избежание травмирования необходимо проявить осторожность при отпускании сжатых клапанных пружин.
Предупреждение

Все снимаемые детали следует складывать в порядке их демонтажа для того, чтобы облегчить последующую сборку.

5. Уплотнения 24 стержней клапанов.
Предупреждение

Демонтированные уплотнения 24 следует заменить на новые.

6. Очистить нагар с помощью мягкой щетки.
Предупреждение

Необходимо продуть и просушить масляные каналы и направляющие втулки сжатым очищенным воздухом.


Установить или присоединить
Предупреждение

Перед сборкой очистить все детали. Для смазки подвижных и вращающихся деталей использовать чистое моторное масло.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Тарелки клапанных пружин и новые уплотнения 24 клапанов с помощью монтажного приспособления.
2. Вставить уплотнение 24 в оправку. Напрессовать уплотнение на направляю щую втулку клапана до упора ударами деревянного молотка по оправке.
3. Смазать стержни клапанов моторным маслом и установить их во втулки.
Предупреждение

Проверить плавность перемещений клапанов в направляющих втулках.

4. Клапанные пружины 23 и тарелки пружин 21.
5. Сжать клапанные пружины съемником КМ-348 и установить сухари 22.
6. Головку блока цилиндров.
