4.17. Зубчатое колесо распределительного вала

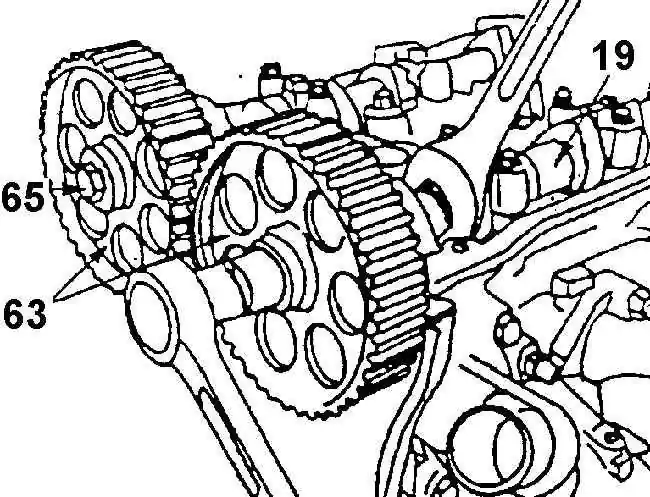

Демонтаж зубчатого колеса распредвала



Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отрицательный провод аккумуляторной батареи.
2. Вентиляционный шланг от крышки клапанного механизма и электрические клеммы (см. рис. Патрубок воздухоочистителя и электрические разъемы).
3. Воздухоочиститель.
4. Приводные клиновые ремни генератора и компрессора кондиционера.
5. Шкив насоса рулевого усилителя (см. рис. Демонтаж шкива насоса рулевого усилителя).
6. Переднюю крышку 73 зубчатого ремня.
7. Крышку 7 клапанного механизма.
8. Удерживая гаечным ключом распредвал 19 от вращения, отвинтить болт 65 и снять колесо 63.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Оба зубчатых колеса 63 на распредвалы 19. Завернуть болты 65.
2. Затянуть болт крепления зубчатого колеса моментом 67 Нм.
3. Крышку 7 клапанного механизма.
4. Переднюю крышку 73 зубчатого ремня и шкив насоса рулевого усилителя.
5. Приводные клиновые ремни генератора и компрессора кондиционера.
6. Воздухоочиститель.
7. Вентиляционный шланг к крышке клапанного механизма и электрические клеммы.
8. Отрицательный провод аккумуляторной батареи.
