14.2.3. Замена щеток генератора и регулятора напряжения

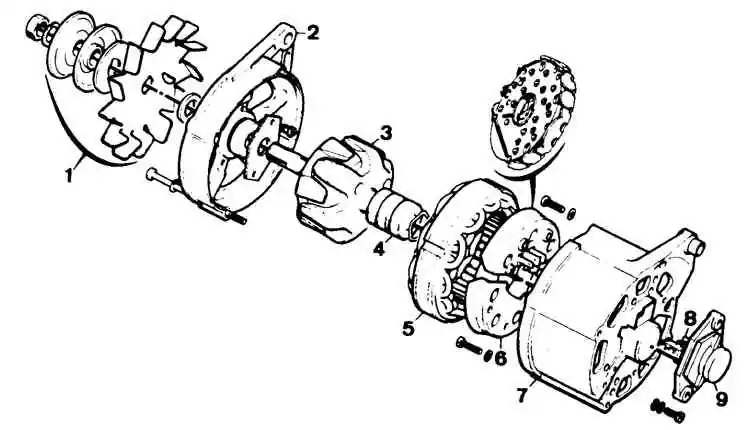

Генератор Bosch
1– шкив вентилятора;
2 – передняя крышка;
3 – ротор;
4 – подшипник;
5 – статор;
 6 – выпрямитель;
7 – задняя крышка;
8 – щеткодержатель;
9 – электронный регулятор
напряжения

Замену регулятора напряжения и щеток генератора можно производить, не снимая генератор с двигателя.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять провод массы с аккумулятора.
2. Отвинтить 3 болта и снять теплозащитный экран.
3. Отвинтить 2 винта крепления регулятора напряжения и, соблюдая осторожность, извлечь регулятор.

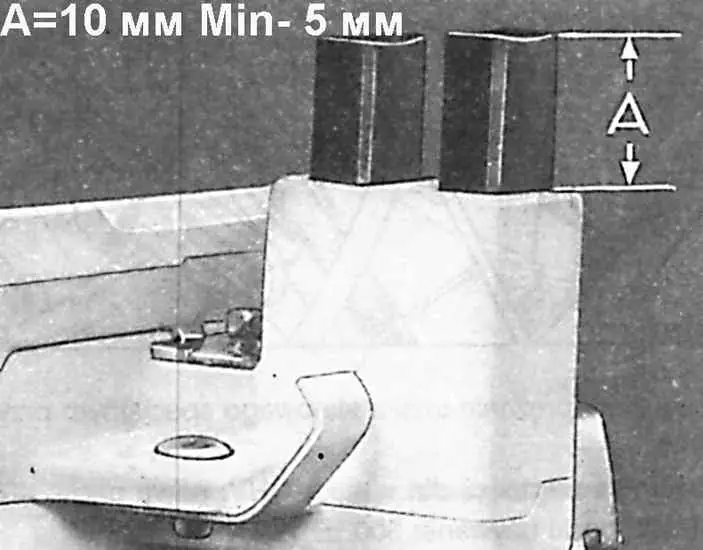

4. Проверить длину графитовых щеток, которая должна быть не менее 5 мм.

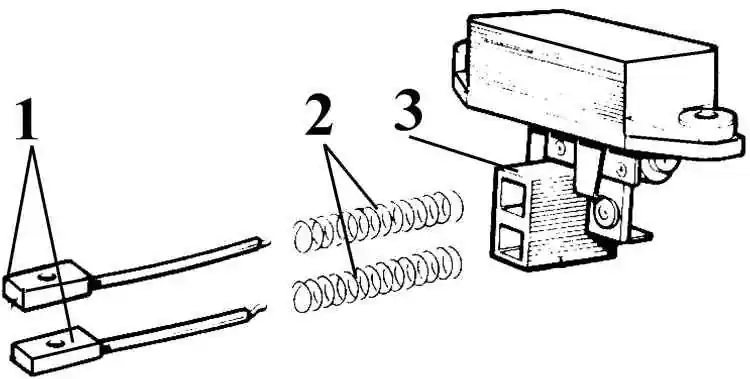

5. Для замены угольных щеток необходимо отпаять токоподводы, извлечь изношенные щетки и пружины, установить новые щетки с пружинами в гнездо регулятора и припаять токоподвод таким образом, чтобы длина щеток составляла 10 мм. При пайке не допускать попадания флюса и припоя на токоподвод, кроме места пайки (1 – щетки, 2 – пружины прижима щеток, 3 – держатель щеток).
6. Проверить легкость перемещения щеток в держателе.
