15.13. Демонтаж наружной антенны

Установленный на заводе радиоприемник для приема радиосигналов использует наружную антенну. Наружные антенны достаточно прочно закрепляются – при условии, что при прохождении моющих станций они предварительно вывинчиваются из антенной ножки. Иначе моющие щетки запутываются в стержне антенны и могут надломить ее. Надлежащие расходы вы можете соответственно минимизировать: приобретайте подходящую антенну в автомагазине и тем самым сэкономите расходы на монтаж за счет собственного кошелька. Если вам необходимо провести новую установку, то следует дополнительно еще и «запрятать» антенный провод в нишу передней стойки и передней кромки обивки крыши.

Антенная ножка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините аккумуляторную батарею.
  2. Демонтируйте, как описано выше, внутреннее освещение и отсоедините штекер.
  3. Теперь отвинтите снизу крепежный винт на старой антенной ножке (указан стрелкой) и…

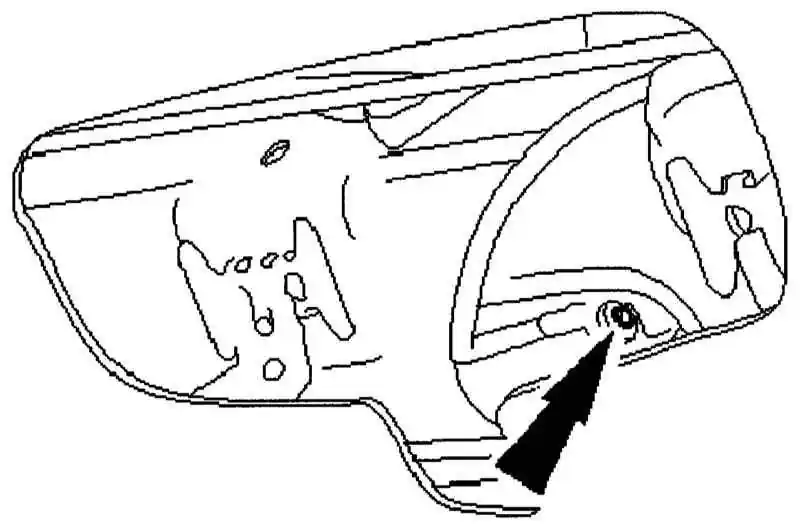

    Отвинтите крепежный винт антенной ножки (стрелки).

  4. ...снимите антенную ножку с крыши.
  5. Для монтажа выровняйте новую ножку на крыше (для этого временно привинтите антенну) и туго затяните ее изнутри.
  6. Проведите монтаж в обратном порядке.

Антенный кабель

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Смонтируйте – как описано выше – ножку антенны на крыше.
  2. Демонтируйте обшивку передней стойки, снимите солнцезащитный козырек и очень осторожно переднюю кромку обивки крыши. Проследите за крепежной лентой на передней стойке (указана стрелкой) – перед демонтажом обшивки придется отсоединить ленту от передней стойки.

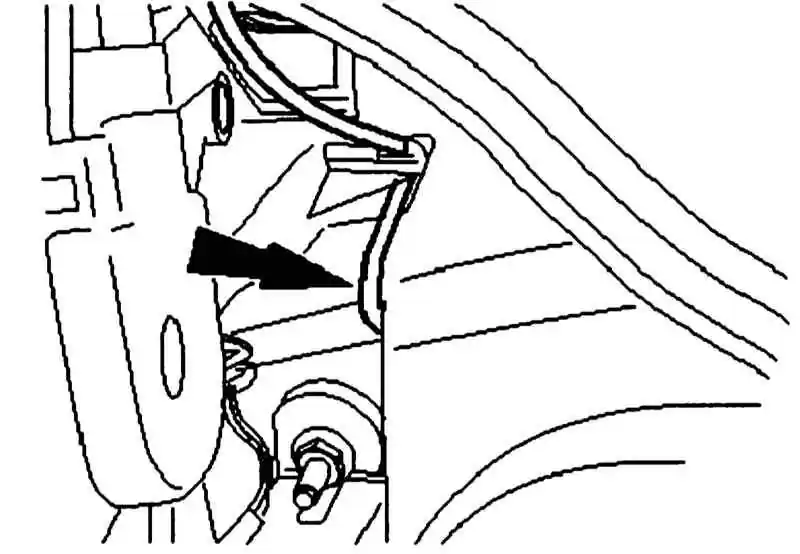

    Отсоедините крепежную ленту от обшивки передней стойки.

  3. Освободите антенный кабель и…
  4. …демонтируйте радиоприемник.
  5. «Освободите» теперь кабель антенны от всех крепежных зажимов и вытащите его из радиоштекера.

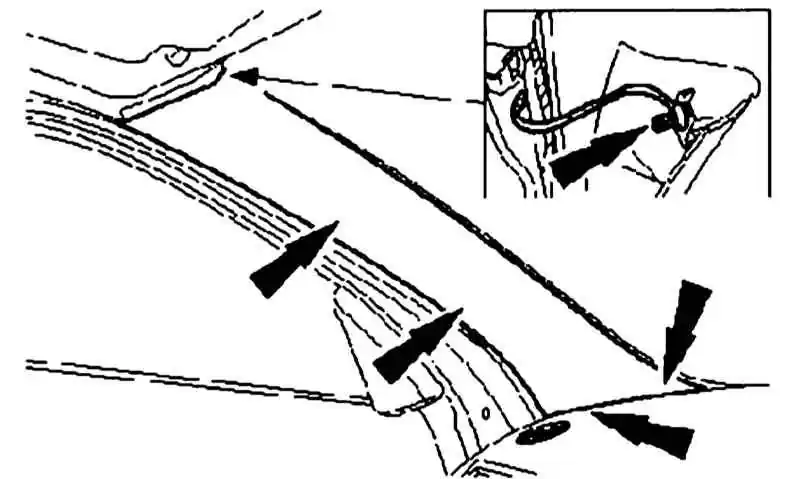

    Освободите кабель антенны от всех крепежных зажимов

  6. Уложите новый кабель вначале «без стука» и затем прочно зажмите.
  7. Подсоедините кабель к радиоприемнику и антенной ножке.
  8. Завершите работу в обратном порядке.
