3.1.4.10.2. Обслуживание и ремонт

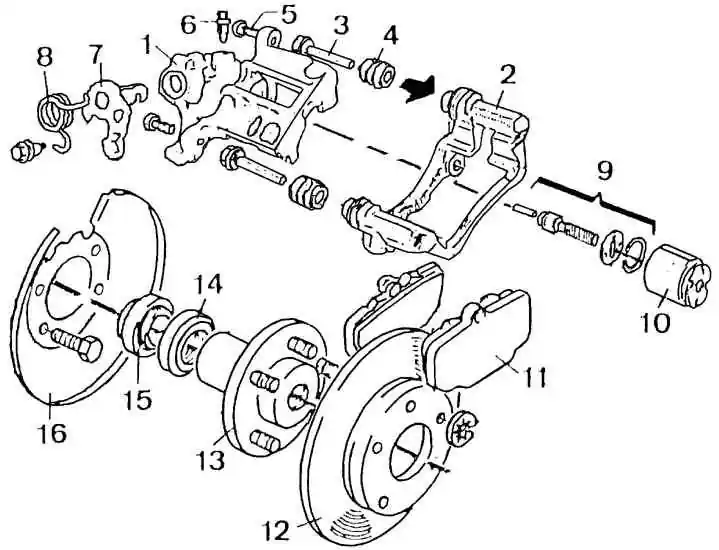

Задний дисковый тормоз
1 – суппорт,
2 – держатель суппорта,
3 – направляющий палец суппорта,
4 – защитный кожух,
5 – болт крепления суппорта к держателю,
6 – деаэратор,
7 – рычаг ручного тормоза,
8 – пружина,
 9 – элементы приведения в действие поршня после включения ручного тормоза,
10 – поршень,
11 – тормозные колодки,
12 – тормозной диск,
13 – ступица колеса,
14 – уплотнительное кольцо,
15 – подшипник ступицы колеса,
16 – щит тормозного диска

ПЕРЕДНИЕ ТОРМОЗА

Обслуживание и ремонт передних тормозов проводятся таким же образом, как и тормозов без антиблокировочной системы (см. подраздел 10.2).

ЗАДНИЕ ТОРМОЗА

Замена тормозных колонок

Предупреждение

Рекомендуется заменять одновременно все тормозные колодки обоих задних тормозов при достижении минимальной толщины хотя бы одной из тормозных колодок. Следует использовать тормозные колодки указанных марки и типа.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабить гайки крепления задних колес.
2. Проверить, не включен ли ручной тормоз.
3. Поднять и зафиксировать заднюю часть автомобиля на подставках и снять задние колеса.
4. Отсоединить трос ручного тормоза от скобы на рычаге задней подвески.

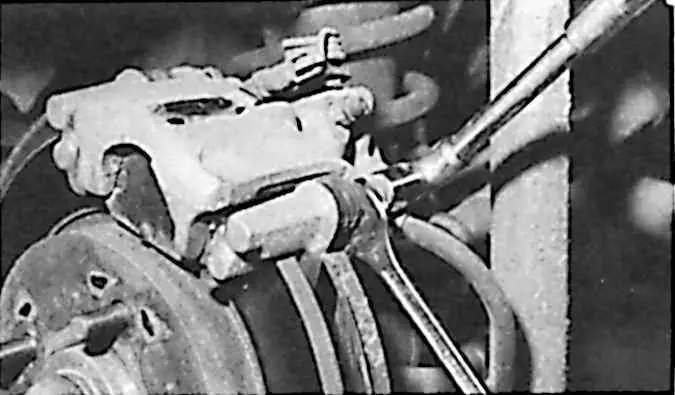

5. Ослабить задний болт крепления суппорта к держателю, придерживая плоским ключом направляющий палец суппорта.
6. Отвинтить и извлечь передний болт крепления суппорта к держателю, придерживая плоским ключом направляющий палец суппорта.

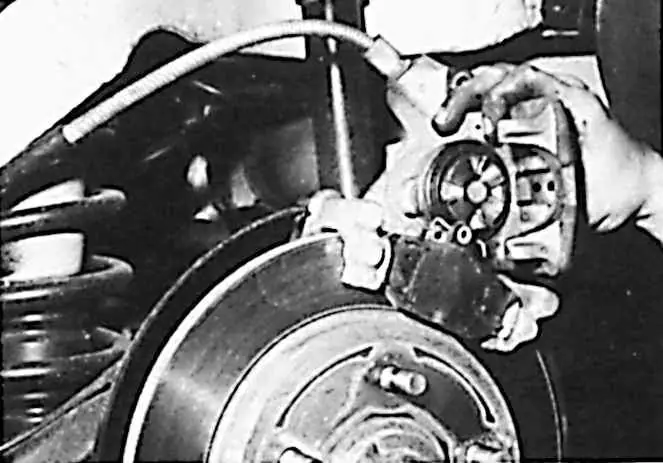

7. Повернуть суппорт вверх относительно держателя (на заднем болту крепления).

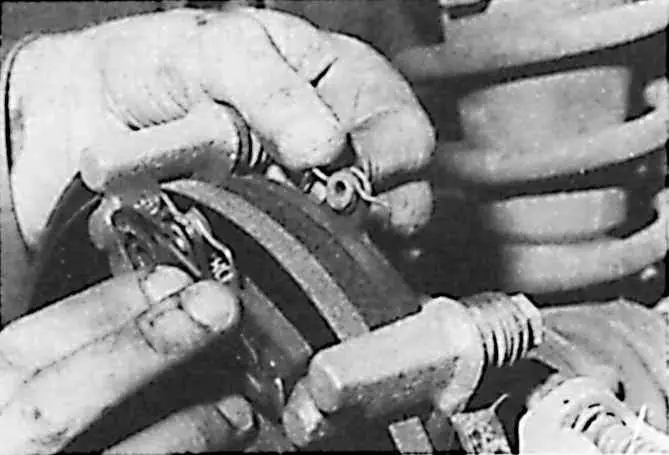

8. Извлечь тормозные колодки.
9. Осторожно вдавить поршень внутрь цилиндра суппорта при помощи соответствующего деревянного бруска, обращая внимание, чтобы не повредить эластичный кожух поршня.
10. Проверить:
      – состояние кожуха поршня;
      – состояние поверхности суппорта;
      – состояние тормозного диска;
      – отсутствие следов вытекания тормозной жидкости.
11. Установить новые тормозные колодки.
12. Повернуть суппорт (на заднем болту крепления).
13. Вставить пластину, предохраняющую от вибрации (если используется).
14. Затянуть соответствующим моментом болты крепления суппорта к держателю.
15. Зацепить трос ручного тормоза за скобу рычага задней подвески.
16. Проверить, может ли тормозной диск свободно вращаться при отпущенной педали тормоза.
17. Надеть задние колеса и опустить автомобиль.
18. Затянуть гайки крепления задних колес соответствующим моментом.

Снятие и установка суппорта

Предупреждение

Перед снятием суппорта следует слить гидравлический аккумулятор тормозной системы. Для этого необходимо выключить зажигание и нажимать до упора педаль тормоза (около 20 раз), пока она не станет "твердой".

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабить гайки крепления задних колес.
2. Поднять и зафиксировать заднюю часть автомобиля и снять соответствующее колесо.
3. Поднять и зафиксировать заднюю часть автомобиля и снять соответствующее колесо.
4. Отсоединить трос ручного тормоза от рычага на суппорте.
5. Отсоединить тормозные шланги от трубопроводов. Отверстия в трубопроводах закрыть соответствующими заглушками.
6. Отвинтить и извлечь болты крепления держателя суппорта.
7. Снять держатель суппорта и суппорт.
8. Для установки суппорта необходимо выполнить действия в обратной последовательности по отношению к процессу его снятия и удалить воздух из тормозной системы.

Разборка и сборка суппорта

Метод разборки и сборки суппорта описан при снятии и установке тормозных колодок (см. подраздел 10.3.2).

Ремонт суппорта

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять суппорт тормоза (см. выше).
2. Отсоединить суппорт от держателя.
3. Установить суппорт в тисках.
4. Вытянуть поршень из суппорта при помощи приспособления 12.006 так, чтобы он выступал из цилиндра приблизительно на 20 мм.
5. Снять эластичный кожух с канавки поршня.
6. Полностью извлечь поршень из цилиндра.
7. Извлечь эластичный кожух поршня.
8. Тщательно вымыть поршень и цилиндр.
9. Внимательно проверить состояние всех деталей. Все царапины или следы износа на поверхности поршня или цилиндра означают обязательность замены комплектного суппорта.
10. При сборке следует заменить все уплотнения и смазать составные элементы тормозной жидкостью.
11. Соединить суппорт с его держателем.
12. Установить и закрепить суппорт в автомобиле (см. подраздел 10.2.2).
13. Удалить воздух из тормозной системы.

Замена тормозного диска

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабить гайки крепления соответствующего заднего колеса.
2. Поднять автомобиль и снять колесо.
3. Отсоединить трос ручного тормоза от скобы на рычаге задней подвески.
4. Отвинтить два болта крепления суппорта.
5. Подвесить суппорт под автомобилем при помощи мягкой проволоки, обращая внимание, чтобы не повредить тормозных шлангов.
6. Обозначить положение диска относительно ступицы колеса.
7. Извлечь пружинное установочное кольцо тормозного диска.
8. Извлечь тормозной диск.
9. Установить тормозной диск по отношению к ступице колеса в соответствии с обозначениями, выполненными при снятии, и надеть пружинное установочное кольцо.
10. Закрепить суппорт.
11. Зацепить трос ручного тормоза за скобу на рычаге задней подвески.
12. Установить колесо и опустить автомобиль.
13. Затянуть гайки крепления колеса необходимым моментом.
14. Нажать несколько раз на педаль тормоза, чтобы привести тормозные колодки в контакт с тормозным диском.
