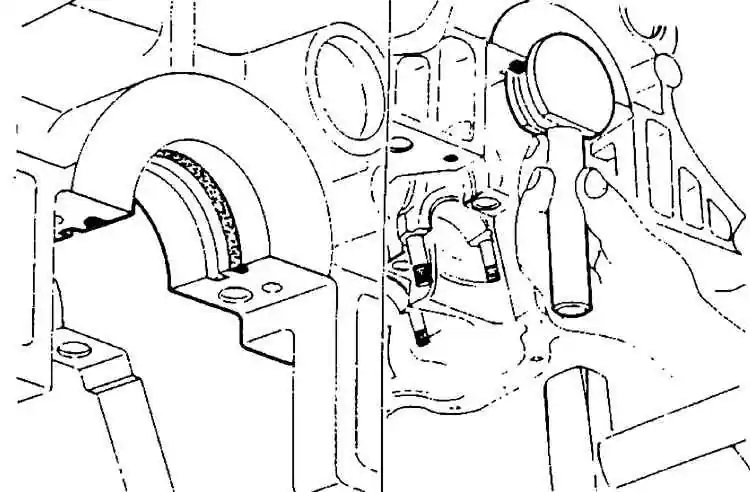

| 1. Установить прокладку в канавку
в блоке цилиндров и крышку заднего коренного подшипника. |
 |
2. Установить стержень специального приспособления
(21.085) на прокладке. |
| 3. Ударять деревянным молотком
по плоской поверхности специального приспособления так, чтобы прокладка
соответствующим образом заполнила предусмотренную для нее канавку
и не подвергалась деформации. Выровнять концы прокладки с плоскостью
блока цилиндров и крышки, над этой плоскостью не должны выступать

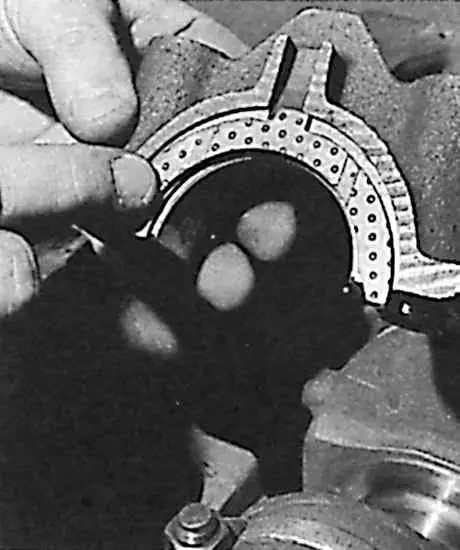

элементы материала прокладки. Смазать моторным маслом вкладыши с масляными
канавками и уложить их в гнездах блока цилиндров, обращая внимание,
чтобы они находились в тех же самых гнездах, в которых стояли раньше
(соблюдать выполненные обозначения). |
| 4. Осторожно установить коленчатый
вал на вкладыши коренных подшипников. |
 |

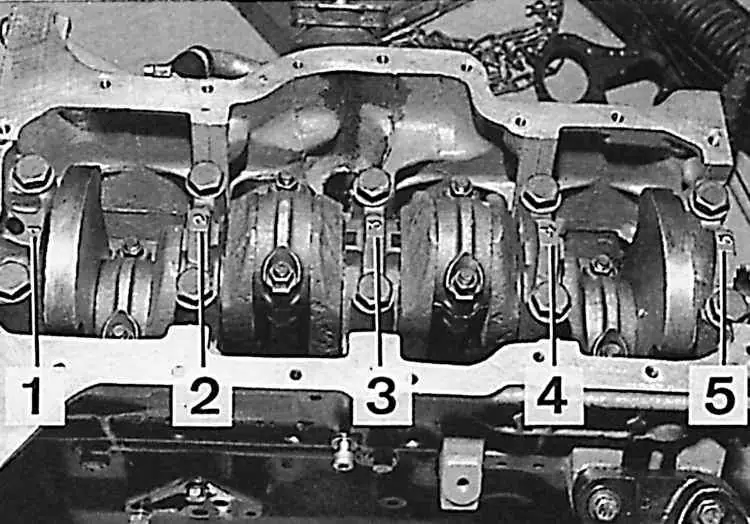

5. Установить крышки коренных подшипников
№ 2, 3, 4 и 5, а также предварительно, без боковых уплотнителей, крышку
подшипника № 1. Затянуть болты крышек коренных подшипников моментом
110 Нм. |
6. Расположить индикатор часового
типа таким образом, чтобы его измерительный наконечник касался передней
части коленчатого вала.
Проверить осевой зазор коленчатого вала, который должен составлять
0,08–0,29 мм. |
| 7. В случае несоответствующего значения
осевого зазора следует заменить упорные полукольца коленчатого вала.
Для выбора существуют две толщины: 2,30 и 2,50 мм. |
|
