6.14. Замена регулятора напряжения и щеток генератора

В настоящем Разделе приведено описание процедуры замеры щеток и регулятора напряжения на генераторах Nippondenso, устанавливаемых на 4-цилиндровых моделях. Замена регулятора на моделях V6 производится вкомплекте с генератором производства Mitsubishi/Delphi.


Снимите генератор с автомобиля (см. Раздел Снятие и установка генератора) и перенесите его на верстак.

Щетки

 ПОРЯДОК ВЫПОЛНЕНИЯ

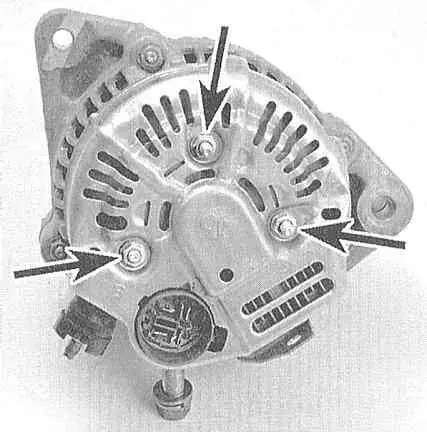

1. Отдайте три крепежных гайки и снимите заднюю крышку генератора, также отдайте крепежную гайку и снимите клеммный изолятор.

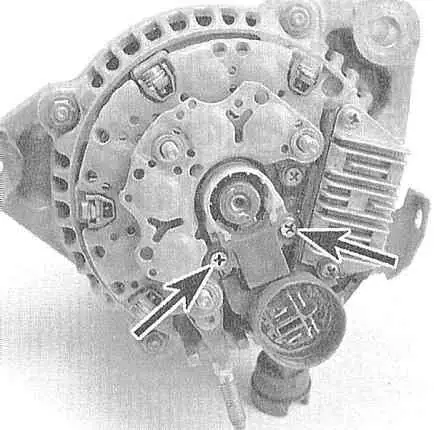

2. Выверните два винта крепления щеткодержателя.

3. Снимите щеткодержатель с заднего торца генератора.

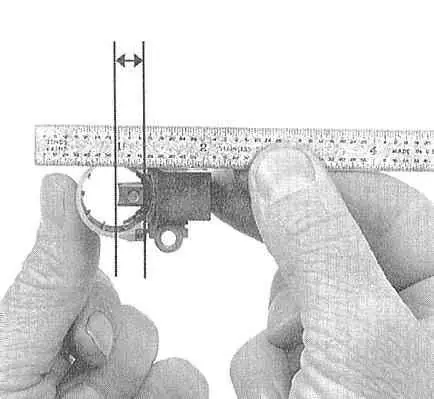

4. Измерьте длину выступания каждой из щеток из своего патрона в держателе и сравните результаты измерений с требованиями Спецификаций. Если величина выступания щеток выходит за пределы нижней границы допустимого диапазона, произведите их замену.

5. Проверьте свободу хода щеток в патронах держателя.
6. При установке щеткодержателя на место отжимайте щетки маленькой отверткой для пропускания вала.
7. Вверните и затяните крепежные винты.
8. Установите на место заднюю крышку и прочно затяните три крепежные гайки.
9. Установите на место клеммный изолятор и затяните гайку его крепления.
10. Установите генератор на свое штатное место (см. Раздел Снятие и установка генератора).

Регулятор напряжения

 ПОРЯДОК ВЫПОЛНЕНИЯ

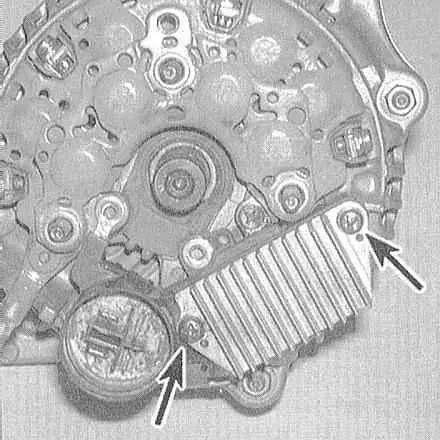

1. Выполните процедуры, описанные выше в параграфах с 1 по 3. Выверните винты крепления регулятора к задней раме сборки генератора.

2. Снимите регулятор со сборки генератора.
3. Установка производится в обратном порядке.
