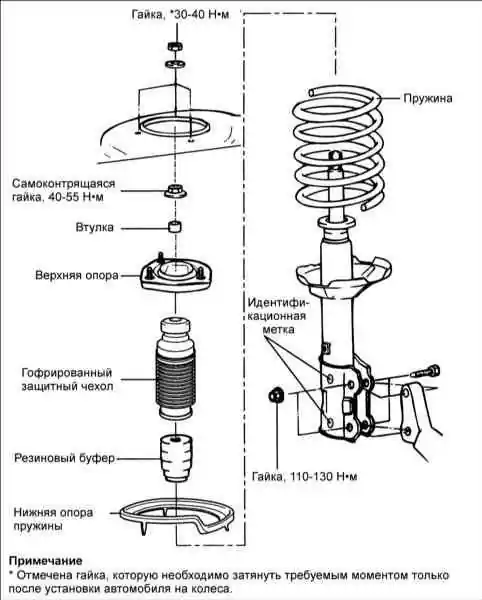

13.5. Стойка задней подвески

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сложите заднее сидение.

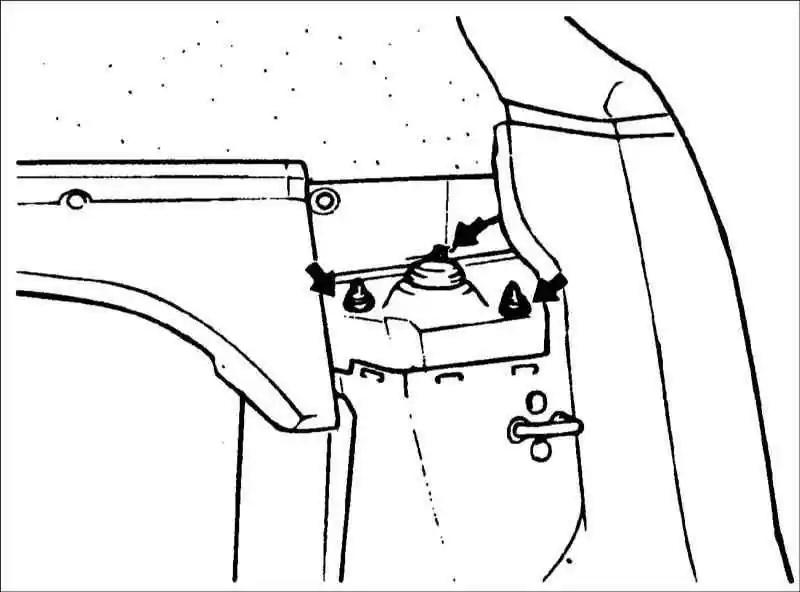

  1. Выверните три гайки верхнего крепления задней стойки.
  1. Снимите заднее колесо.
  2. Отсоедините от задней стойки тормозную трубку и датчик частоты вращения колеса.

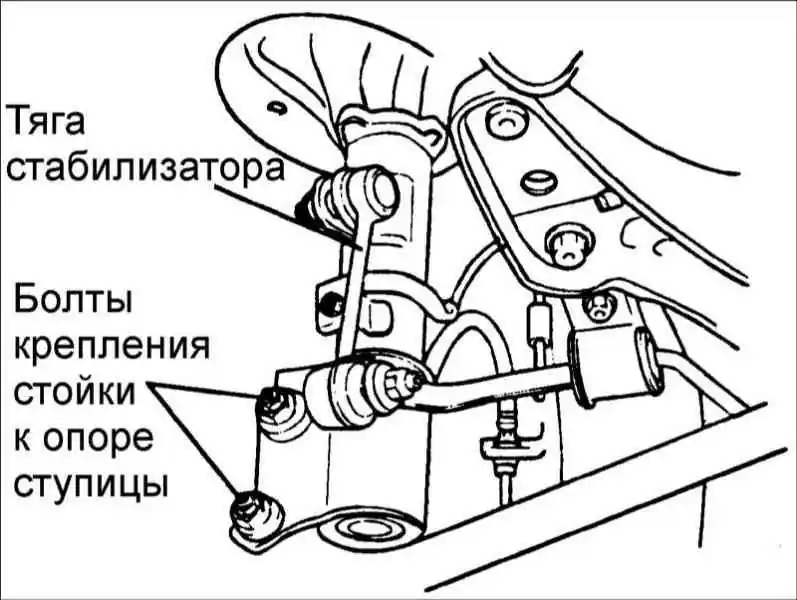

  3. Отсоедините тягу стабилизатора поперечной устойчивости.
  1. Отверните гайки и достаньте болты крепления стойки к крепежному элементу задней оси.

Соблюдайте осторожность, чтобы не повредить стойку задней подвески.

  1. Достаньте стойку из–под крыла автомобиля.

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

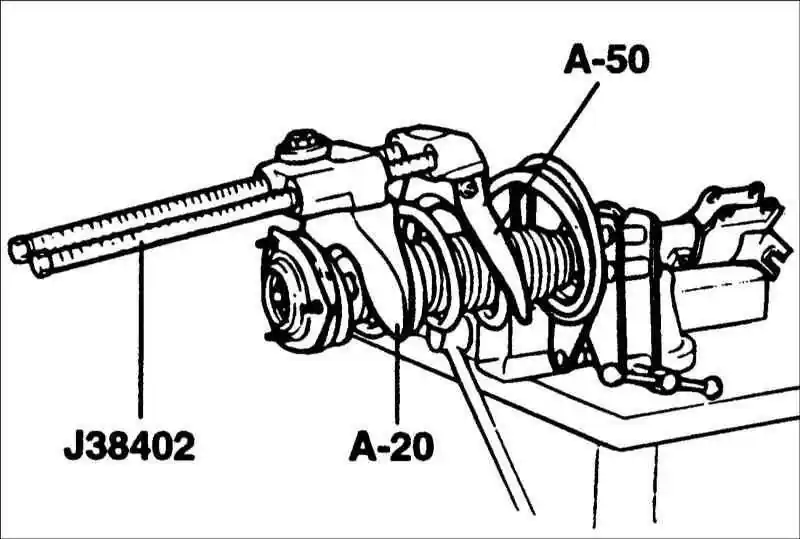

  1. Специальными приспособлениями J38402, – 20 и – 50 сожмите пружину стойки задней подвески.

Для сжатия пружины используйте только надежный инструмент.

  1. Отверните самоконтрящуюся гайку в верхней части штока амортизатора.
  2. Снимите опору стойки, цилиндрическую пружину и пылезащитный чехол.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте опору стойки на отсутствие износа или повреждений.
  2. Проверьте резиновые детали на отсутствие повреждений или ухудшения их состояния.
  3. Проверьте цилиндрическую пружину на отсутствие прогиба и потерю упругости.
  1. Проверьте амортизатор на наличие аномальное сопротивление или постороннего шума (см. Стойка передней подвески).

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

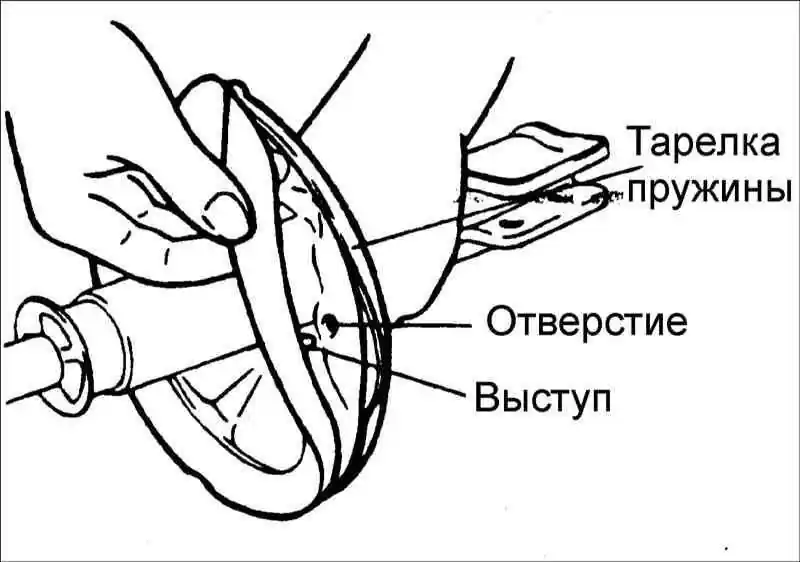

  1. Установите нижнюю опору пружины так, чтобы ее выступы вошли в отверстия тарелки пружины.
  2. Установите на амортизатор пылезащитный чехол.
  3. Специальными приспособлениями J38402, –20 и –50 сожмите цилиндрическую пружину стойки задней подвески.
  4. После полного сжатия пружины установите ее на амортизатор.

Совместите D–образное отверстие в верхней опоре пружины с лыской на штоке амортизатора.

  1. Правильно расположите верхний и нижний концы цилиндрической пружины, установив их в выемки, и наверните самоконтрящуюся гайку, но не затягивайте ее окончательно.

При сборке необходимо использовать новую самоконтрящуюся гайку.

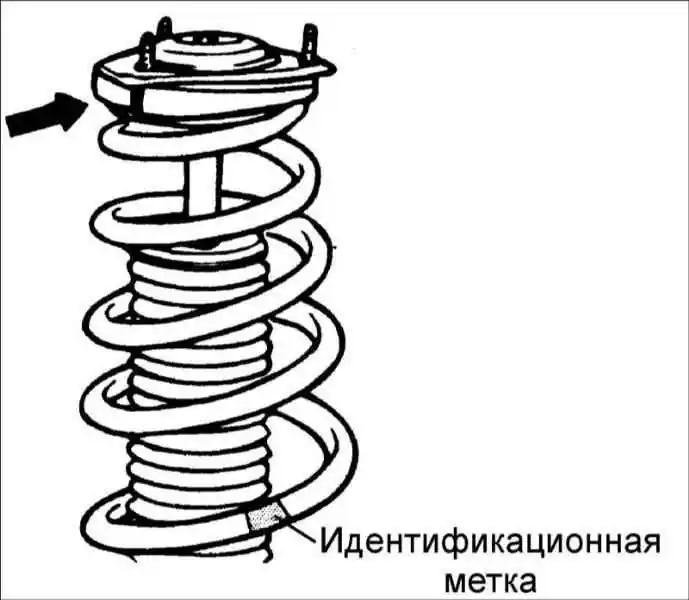

  1. Расположите болт крепления опоры пружины так, чтобы совместить проекции прокладок, как показано на рисунке.

Идентификационная метка пружины должна располагаться снизу.

  1. Снимите приспособления J38402, –20 и –40 для сжатия пружины.
  2. Затяните самоконтрящуюся гайку требуемым моментом затяжки. Момент затяжки: 40–55 Нм.

Установка

Установка проводится в последовательности, обратной снятию.

После установки проверьте углы установки задних колес.
