4.5. Радиатор

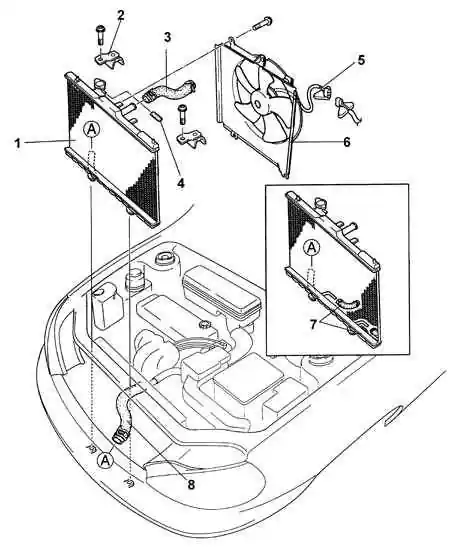

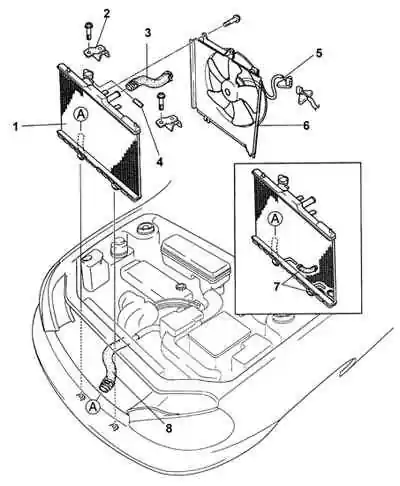

Последовательность снятия радиатора

1 – радиатор;
2 – кронштейн радиатора;
3 – шланг радиатора;
4 – шланг расширительного бачка; 		5 – разъем вентилятора радиатора;
6 – вентилятор радиатора;
7 – шланг масляного радиатора;
8 – шланг радиатора.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите заборник свежего воздуха.
3. Слейте охлаждающую жидкость в подходящий контейнер.
4. Снимите все детали в последовательности, показанной на рисунке.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте радиатор на отсутствие трещин, повреждений и отсутствия утечек.
2. Проверьте на отсутствие погнутых пластин радиатора. При необходимости, используя расческу, выпрямите платины.
3. Проверьте состояние входного и выходного патрубков радиатора.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка проводится в последовательности, обратной снятию.
2. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
3. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
4. Пустите двигатель и проверьте отсутствие утечек из системы охлаждения.
