3.1.13. Клапаны

Снятие
Предупреждение

Если детали управления клапана будут использоваться вновь, их нужно установить на прежние места. Чтобы не перепутать детали, изготовьте панель для их хранения.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите головку блока цилиндров и положите на две деревянные подставки.
2. Снимите распределительные валы.
3. Снимите тарельчатый толкатель.

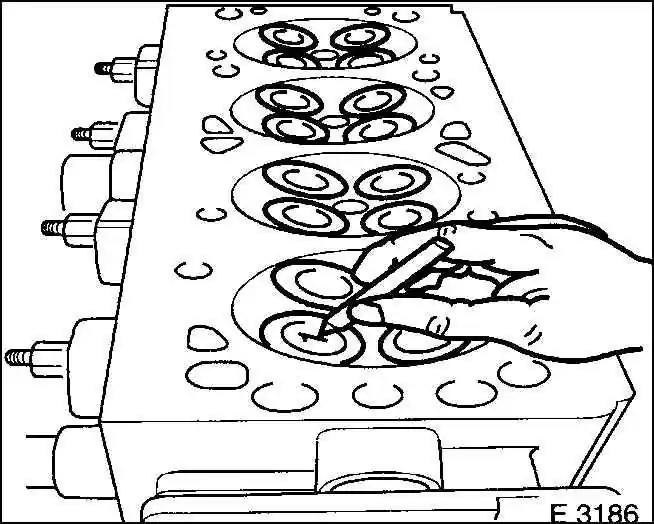

4. Обозначьте клапаны перед разборкой, чтобы при сборке установить их на прежние места. Для этого пронумеруйте тарелки клапанов фломастером.
5. Снимите клапаны с помощью имеющегося натяжителя пружин. При этом натяните пружины и удалите сухари стержня клапана. Затем разожмите пружину и извлеките верхнюю тарелку и пружину клапана.

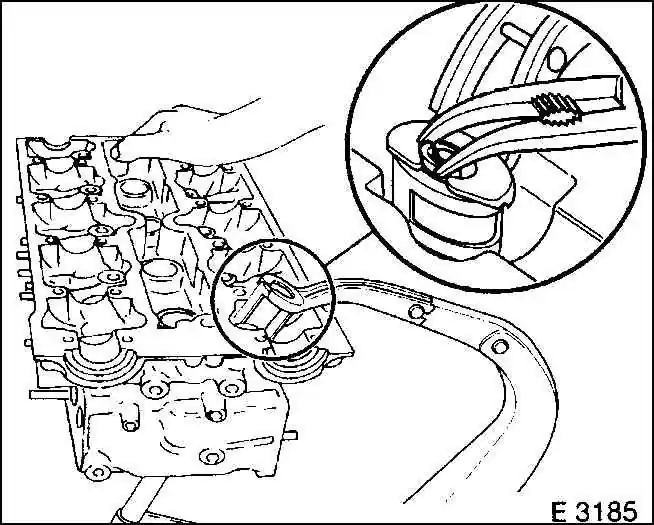

6. Снимите маслоотражательные колпачки.
7. Извлеките клапан из головки блока цилиндров по направлению к камере сгорания.
8. Почистите клапан. Клапаны с обгоревшей тарелкой, с малой высотой тарелки, с изношенным и поцарапанным стержнем замените.
9. В ремонтной мастерской можно проверить стержень клапана на допустимое биение, которое не должно составлять более 0,03 мм.
Предупреждение

Выпускные клапаны заполнены натрием. Они не должны подвергаться пайке или использоваться как рабочий инструмент (например, как выталкиватель): опасность взрыва!

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед сборкой клапанов проверьте их направляющие, при необходимости – доработайте седла клапанов.
Предупреждение

Если устанавливается новый клапан, на всякий случай предварительно доработайте седло клапана.
2. Снимите заусенцы со стержня клапана на поверхности прилегания деталей штока клапана.
3. Слегка смажьте моторным маслом стержень клапана и направляющую клапана и вставьте клапан.
4. Установите маслоотражательный колпачок.
5. Установите пружину клапана.
6. Затем установите следующий клапан. При этом не перепутайте впускной и выпускной клапаны.
7. Установите тарельчатый толкатель.
8. Установите распределительные валы.
9. Установите головку блока цилиндров.
