6.1.3. Снятие и установка воздушного фильтра

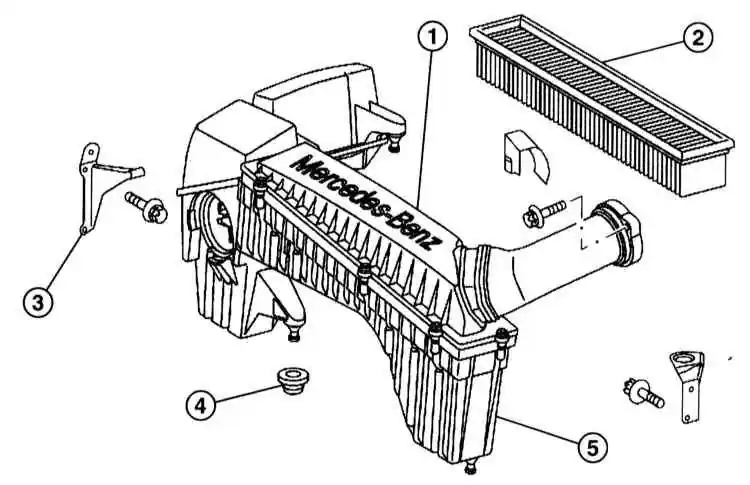

Воздушный фильтр. Двигатель 111 – исполнение 1

1 — Верхняя часть воздушного фильтра
2 — Фильтрующий элемент
3 — Держатель 		4 — Резиновая опора
5 — Нижняя часть воздушного фильтра

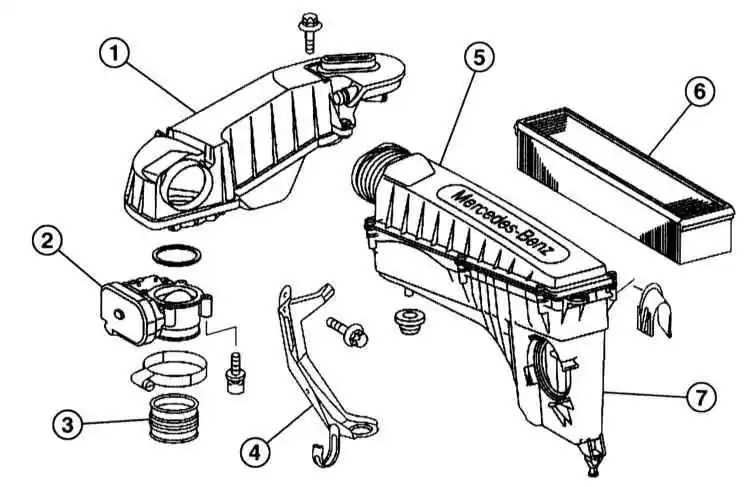

Воздушный фильтр. Двигатель 111 – исполнение 2

1 — Демпфер пульсаций давления
2 — Привод заслонки циркуляции
3 — Демпфер
4 — Держатель 		5 — Верхняя часть воздушного фильтра
6 — Фильтрующий элемент
7 — Нижняя часто воздушного фильтра

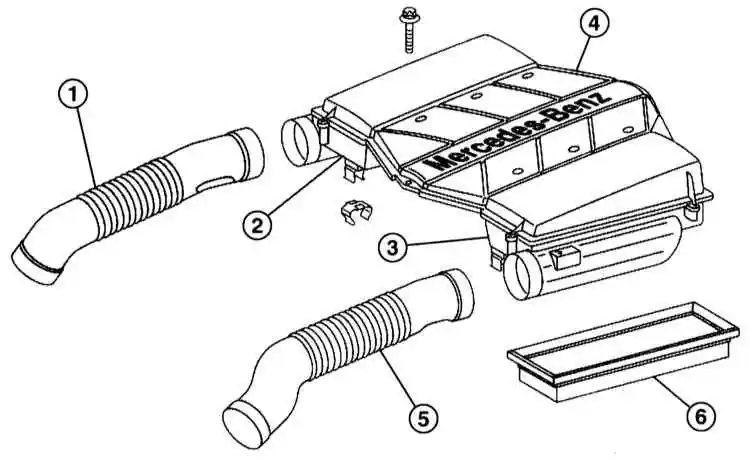

Воздушный фильтр. Двигатель 112

1 — Шланг правый
2 — Нижняя часто воздушного фильтра, правая
3 — Нижняя часто воздушного фильтра, левая
4 — Верхняя часто воздушного фильтра и верхняя крышка двигателя 		5 — Шланг левый
6 — Фильтрующий элемент

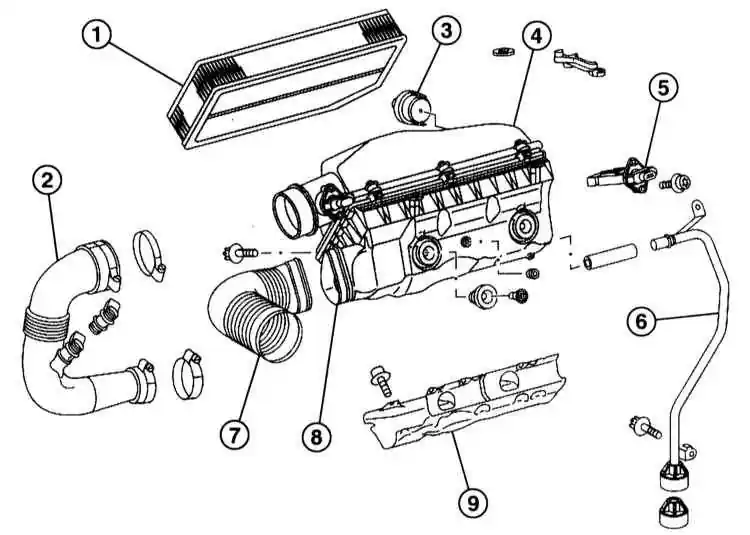

Воздушный фильтр. Дизельные двигатели

1 — Фильтрующий элемент
2 — Всасывающий воздушный шланг
3 — Держатель
4 — Верхняя часть воздушного фильтра
5 — Измеритель массы воздуха 		6 — Сливная труба, для удаления воды из фильтра
7 — Соединительный шланг, между воздухозаборником и демпфером пульсаций давления
8 — Нижняя часто воздушного фильтра
9 — Экран

Обратитесь также к Разделу Замена элемента воздушного фильтра двигателя.


Двигатель 112

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите верхнюю облицовку двигателя у обеих коробок воздушного фильтра и у держателя.
2. Снимите левый и правый гофрированные шланги.
3. Снимите нижнюю часть фильтра с крышек головки цилиндров.
4. Освободите всасывающую трубу у исполнительного органа дроссельной заслонки.
5. Снимите нижнюю часть воздушного фильтра с всасывающей трубой с двигателя.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите нижнюю часть воздушного фильтра с всасывающей трубой.
2. Установите всасывающую трубу у исполнительного органа дроссельной заслонки и зафиксируйте.

Предварительно смажьте уплотнение исполнительного органа тонким слоем смазки.

3. Смажьте тонким слоем смазки резиновые элементы на крышках головки цилиндров. Вдавите нижнюю часть воздушного фильтра в опоры.
4. Установите шланги.
5. Установите верхнюю облицовку двигателя и обе верхние части воздушного фильтра.


Дизельные двигатели

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите верхнюю крышку двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя.
2. Рассоедините разъём измерителя массы воздуха.
3. Отсоедините шланг всасывания воздуха у воздушного фильтра.
4. Отсоедините соединительный шланг у демпфера пульсаций давления.
5. Снимите верхнюю часть воздушного фильтра.
6. Выньте фильтрующий элемент.
7. Снимите нижнюю часть воздушного фильтра, при этом обратите внимание на положение шайб со стороны двигателя.


Установка

Установка выполняется в последовательности, обратной снятию.
