2.9.21. Снятие и установка впускного трубопровода и выпускного коллектора


Двигатель М 123

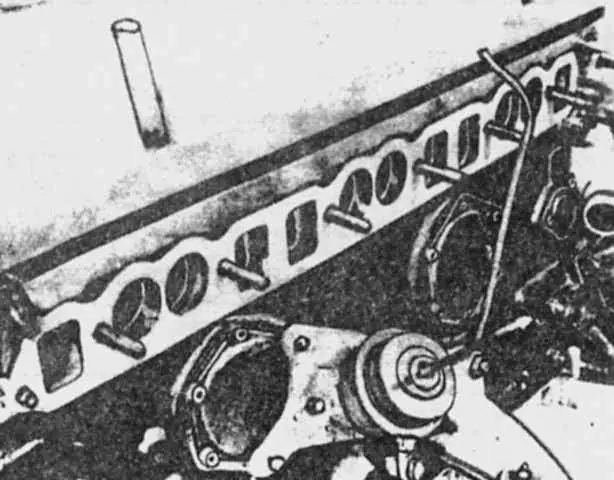

Снятие прокладки коллектора (двигатель М 123)


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Спустите жидкость из системы охлаждения.
  2. Снимите воздухоочиститель.
  3. Отсоедините органы управления дроссельной заслонкой.
  4. Отметьте (промаркируйте) расположение всех проводов и шлангов.
  5. Отсоедините шланги системы охлаждения и вакуумные шланги; отсоедините провода от карбюратора.
  6. Отверните болты крепления возвратной трубки подогревателя.
  7. Отверните гайки фланцев выпускной трубы и, постукивая, освободите фланцы.
  8. Отметьте положение кронштейнов на коллекторах.
  9. Отсоедините механизмы управления регулятором подогрева на выпускном коллекторе.
  10. Отверните гайки и снимите впускной и выпускной коллекторы с головки цилиндров. Снимите прокладки.
  11. Снимите карбюратор.
  12. Отверните болты кожуха выпускного коллектора.
  13. Установка производится в последовательности, обратной снятию. Поставьте новые прокладки и окончательно отрегулируйте обороты холостого хода.


Двигатель М 110


Впускной трубопровод

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите карбюратор или кожух дроссельной заслонки.
  2. Слейте жидкость из системы охлаждения.
  3. Отсоедините тяги управления дроссельной заслонкой.
  4. Отметьте положение всех проводов и шлангов и отсоедините их.
  5. Отверните установочные гайки и болты и снимите впускной коллектор с головки цилиндров. Снимите прокладку. На некоторых моделях может понадобиться снять подвеску двигателя и демпфер крутильных колебаний, а также вывесить двигатель до снятия коллектора.
  6. Установка производится в последовательности, обратной снятию. Залейте систему охлаждения и окончательно отрегулируйте холостые обороты двигателя.


Выпускной коллектор

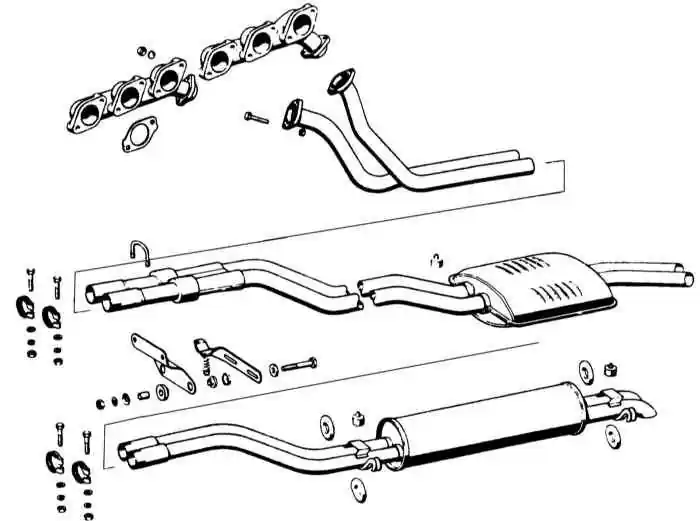

Детали системы выпуска выхлопных газов двигателя М 110


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отверните гайки фланцев выпускных труб и отделите последние от выпускных коллекторов. Снимите прокладки.
  2. Отметьте положение кронштейнов, отверните гайки и снимите коллекторы с головки цилиндров. Снимите прокладки.
  3. Установка производится в последовательности, обратной снятию. Обязательно ставьте новые прокладки таким образом, чтобы выпуклая закраина была обращена к коллектору.
