3.6. Крышка головки блока цилиндров

Снятие

Предупреждение

Крышка головки блока цилиндров снимается вместе с высоковольтными проводами и крышкой распределителя. При установке крышки головки блока цилиндров необходимо использовать новую прокладку.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Снимите воздушный фильтр.
3. Ослабьте хомуты и отсоедините шланги вентиляции картера от крышки головки блока цилиндров. При необходимости извлеките электрические провода из скоб крепления на крышке головки блока цилиндров и переместите их в сторону.
4. Промаркируйте и снимите со свечей зажигания высоковольтные провода.
5. Снимите крышку распределителя зажигания.
6. Отвинтите болты крепления и снимите крышку головки блока цилиндров.
7. Снимите прокладку крышки головки блока цилиндров и, при наличии, снимите уплотнительные прокладки с передней или задней части головки блока цилиндров.

Установка

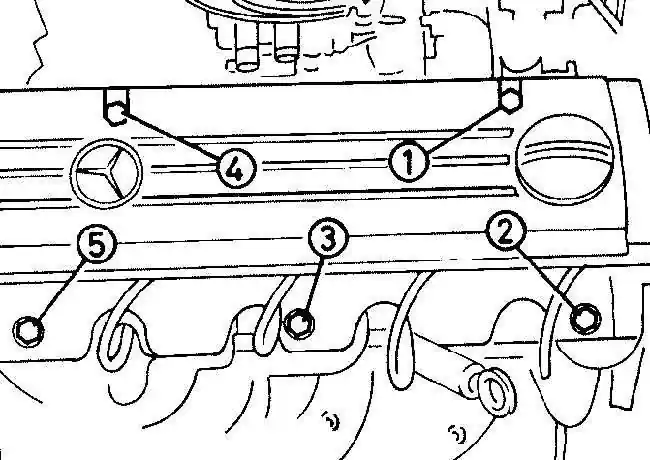

Последовательность затягивания болтов крепления крышки головки блока цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистите внутреннюю поверхность крышки головки блока цилиндров от масляных отложений.
2. Установите уплотнительные прокладки с двух сторон головки блока цилиндров.
3. Установите уплотнительную прокладку в пазы крышки и установите крышку головки блока цилиндров на двигатель.
4. Закрепите крышку болтами, затянув их требуемым моментом, причем затягивание осуществляйте в последовательности, показанной на рисунке.
5. Установите крышку распределителя зажигания и подсоедините высоковольтные провода к свечам зажигания.
6. Подсоедините шланги вентиляции картера.
7. Установите воздушный фильтр.
8. Подсоедините провод массы к аккумулятору.
9. Запустите двигатель и проверьте, что отсутствуют утечки масла из-под крышки головки блока цилиндров.
