10.4. Снятие и установка резервуара тормозной жидкости и главного тормозного цилиндра (ГТЦ)

Резервуар

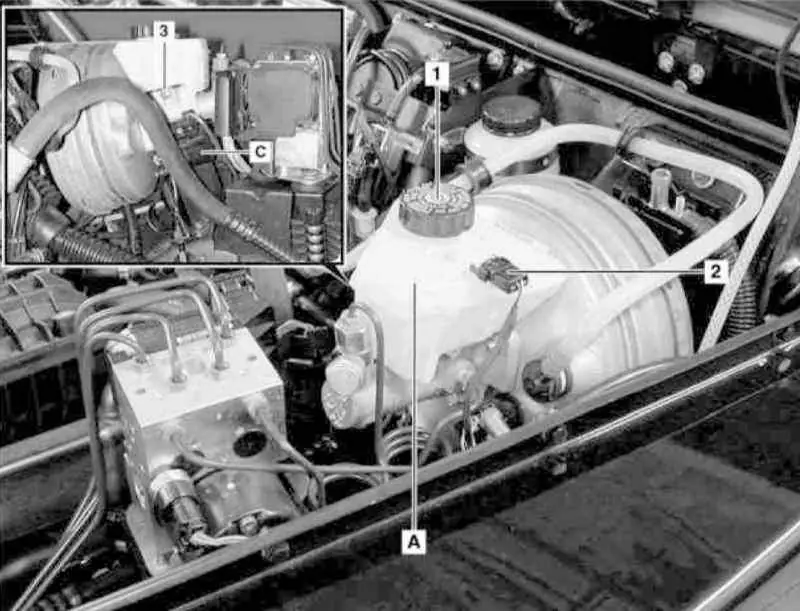

Детали установки резервуара тормозной жидкости

1 — Крышка
2 — Разъем электропроводки

3 — Крепежный винт
А — Резервуар

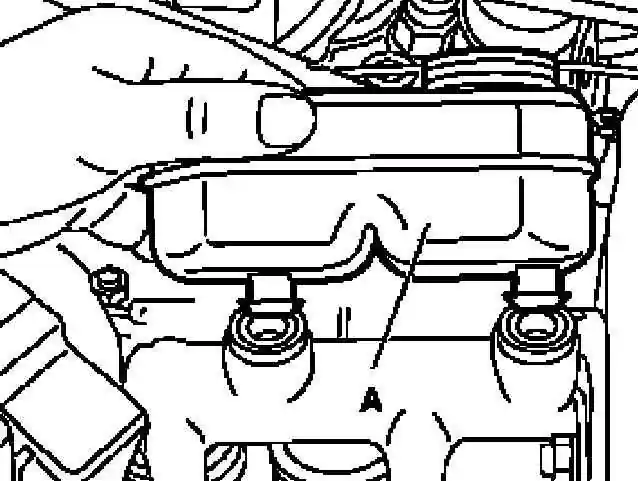

Снятие резервуара тормозной жидкости (А)

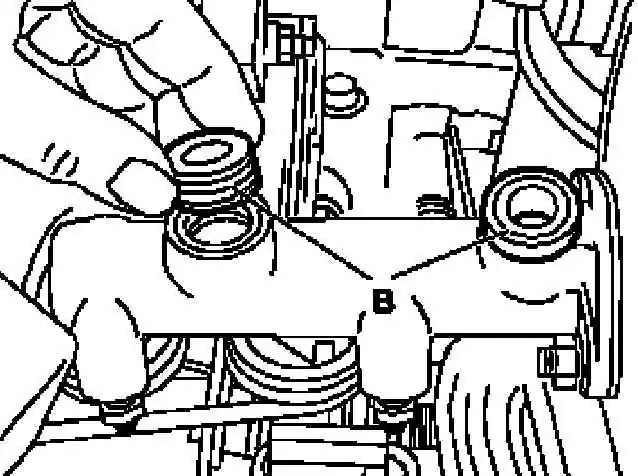

Извлечение посадочных втулок (В) резервуара


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте капот и зафиксируйте его в вертикальном положении.
  2. Отверните резьбовую крышку (1).
  3. Извлеките через горловину резервуара (А) сетчатый фильтр.
  4. Откачайте из резервуара (А) тормозную жидкость.
  5. Рассоедините разъем (2) электропроводки датчика уровня тормозной жидкости.
  6. Выверните крепежный винт (3) и отделите резервуар (А) от ГТЦ, - постарайтесь не допустить попадания тормозной жидкости на окрашенные кузовные панели.
  7. Высвободите из своих гнезд в корпусе ГТЦ посадочные втулки (В) резервуара (А), - приготовьте сменные втулки.
  8. Установка производится в обратном порядке, - перед установкой НОВЫЕ посадочные втулки следует смочить тормозной жидкостью.
  9. В заключение долейте в резервуар необходимое количество гидравлической жидкости требуемого сорта.

ГТЦ

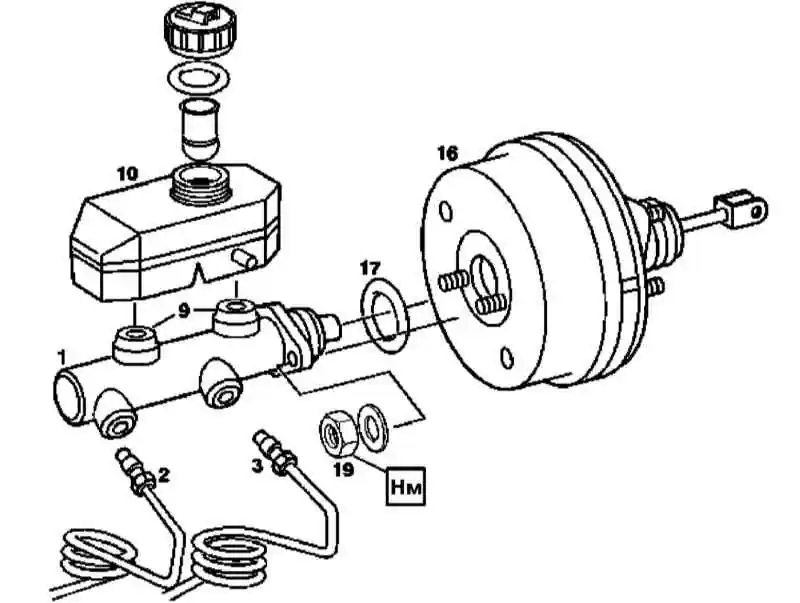

Детали установки ГТЦ

1 — ГТЦ
2,3 — Тормозные линии
9 — Посадочные втулки резервуара
10 — Резервуар ГТЦ

16 — Тормозной усилитель
17 — Уплотнительное кольцо
19 — Гайки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите резервуар тормозной жидкости (10) (см. выше).
  2. Отсоедините от ГТЦ (1) тормозные линии (2 и 3).
  3. Отдайте крепежные гайки (19) и снимите ГТЦ (1) с блока тормозного усилителя (16), - не наклоняйте цилиндр во избежание повреждения крепежных язычков в результате нарушения центровки посадки упорного штока. Приготовьте сменные гайки (19) и уплотнительное кольцо (17).

ГТЦ восстановительному ремонту не подлежит и в случае выхода из строя должен быть заменен!

  1. В заключение прокачайте тормозную систему (см. Раздел Прокачка тормозной системы) и проверьте ее гидравлический тракт на наличие признаков развития утечек.
