10.6. Снятие и установка вакуумного насоса (дизельные двигатели)

Модели 463.323 (М612)

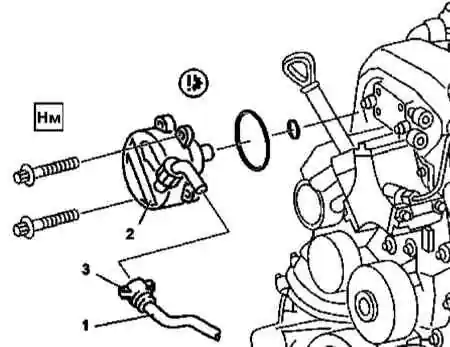

Детали установки вакуумного насоса на моделях 463.323 (М612)

1 — Вакуумная линия
2 — Вакуумный насос

3 — Фиксатор

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите вязкостную муфту привода вентилятора системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
  2. Отпустив фиксатор (3), отсоедините от насоса (2) вакуумную линию (1).
  3. Выверните крепежные болты и, потянув вперед, снимите вакуумный насос (2).
  4. Установка производится в обратном порядке, - проследите за правильностью посадки драйвера на задней части насосной сборки, не забывайте заменять вышедшие из строя уплотнительные элементы.

Модели 463.333 (М628)

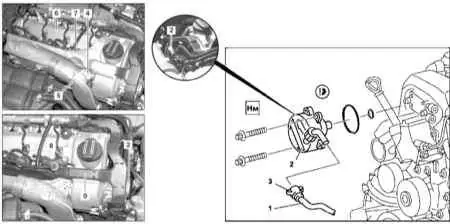

Детали установки вакуумного насоса на моделях 463.333 (М628)

1 — Вакуумная линия
2 — Вакуумный насос
3 — Фиксатор
4, 8 — Болты

5 — Впускной воздуховод
6 — Крышка головки цилиндров
7 — Крышка
9 — Кабельный короб

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите воздухоочиститель и воздухозаборник со встроенным датчиком MAF (см. Главу Системы питания и выпуска отработавших газов).
  2. Высвободите из фиксатора на кузовном элементе правый впускной воздуховод.
  3. Снимите панель отделки с маслоналивной горловины.
  4. Выверните крепежный болт (4) и оттяните в сторону воздуховод (5) на крышке головки цилиндров (6).
  5. Снимите крышку (7).
  6. Выверните болты (8) и снимите с направляющих на крышке головки цилиндров (6) кабельный короб (9).
  7. Поддомкратьте автомобиль и установите его на подпорки.
  8. Снимите активатор дроссельной заслонки в сборе с верхними воздуховодами (см. Главу Системы питания и выпуска отработавших газов).
  9. Отсоедините направляющую трубку щупа измерения уровня двигательного масла.
  10. Отпустите фиксаторы (3) и отсоедините от насосной сборки (2) вакуумную линию (1).
  11. Выверните крепежные болты и, подав вперед, снимите вакуумный насос (2).
  12. Установка производится в обратном порядке, - проследите за правильностью посадки драйвера на задней части насосной сборки, не забывайте заменять вышедшие из строя уплотнительные элементы.
