11.4.14. Конструкция рулевого механизма

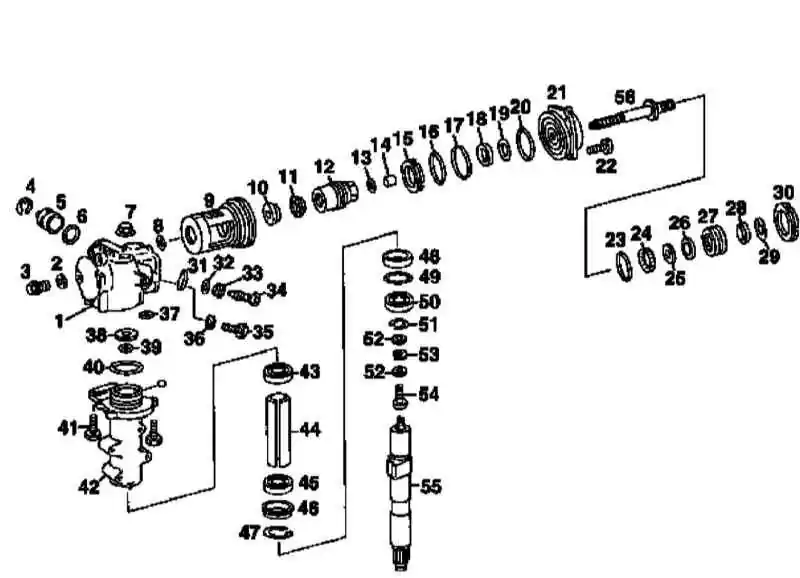

Конструкция рулевого механизма

1 — Корпус
2, 26 — Шайбы
3, 22, 35, 41 — Болты
4, 51 — Стопорные кольца
5 — Крышка
6, 8, 13, 14, 16-20, 23, 28, 32, 33, 37-40, 46, 48, 49 — Уплотнительные кольца
7 — Гайка
9 — Рабочий поршень
10 — Подшипник с угловым контактом
11, 25 — Роликовые подшипники
12 — Резьбовая крышка
15 — Корончатая гайка

21 — Крышка подшипника
24, 43, 45, 50 — Игольчатые подшипники
27 — Резьбовое кольцо
29, 31, 47, 53 — Предохранители
34 — Переливной клапан
36 — Пружинная стопорная шайба
42 — Крышка кожуха
44 — Дистанционная трубка
52 — Упорная шайба
54 — Регулировочный винт
55 — Рулевой вал
56 — Червяк
