13.1.10. Снятие и установка переднего бампера

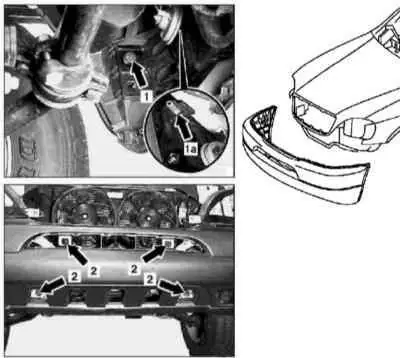

Детали установки переднего бампера на моделях стандартной (не AMG) комплектации

1 — Гайка
1а — Винт

2 — Гайки


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки переднего бампера на моделях стандартной (не AMG) комплектации показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. При соответствующей комплектации снимите элементы нижней защиты двигательного отсека.
  3. Отдайте гайки (1) и выверните болты (1а) с левой и с правой сторон изнутри бампера.
  4. Осторожно, стараясь не повредить опоры, отпустите фиксаторы и снимите решетку переднего бампера.
  5. При соответствующей комплектации снимите с бампера датчик температуры наружного воздуха.
  6. Отдайте гайки (2) и, подав вперед, снимите бампер, - постарайтесь не повредить лакокрасочное покрытие.
  7. Установка производится в обратном порядке.

Модели комплектации AMG

Детали установки переднего бампера на моделях комплектации AMG (включая ML 55 AMG)


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки переднего бампера на моделях комплектации AMG показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Отпустите гайки (1) с правой и с левой сторон изнутри бампера.
  3. Аккуратно снимите бамперную решетку.
  4. Выверните винты (2) и, подав вперед, осторожно снимите бампер, отсоединяя электропроводку противотуманных фар/датчиков системы Parktronic и шланги подачи омывающей жидкости.
  5. Установка производится в обратном порядке.
