13.1.23. Снятие и установка дверных зеркал заднего вида

Снятие/установка наружной крышки дверного зеркала заднего вида


 ПОРЯДОК ВЫПОЛНЕНИЯ

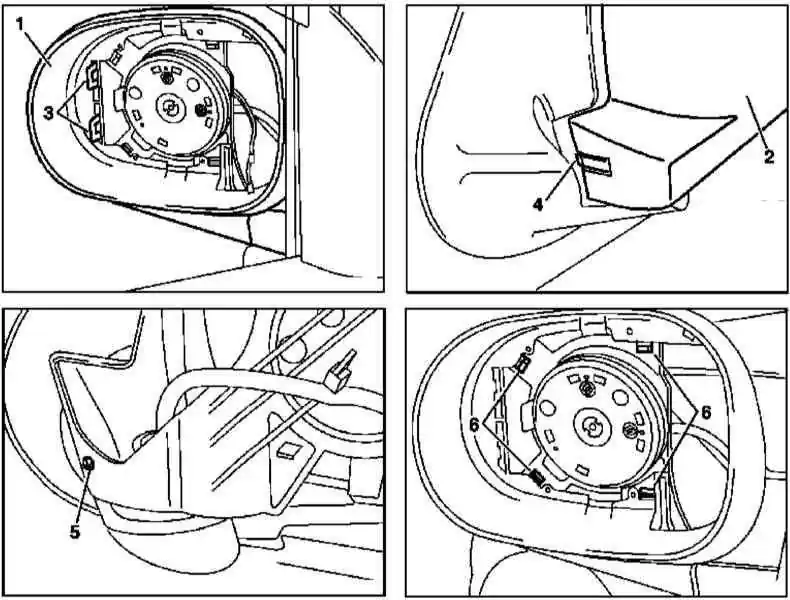

  1. Соответствующий иллюстративный материал представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите стекло зеркала.
  3. Несильно отжав кожух от рамки, отпустите фиксаторы (3).
  4. Сложите зеркало, отпустите защелку (4) и снимите крышку (2) с рамки (1).
  5. В случае необходимости выверните болт (5) и, отпустив фиксаторы (6), отделите рамку (1) от приводного электромотора, предварительно вернув зеркало в рабочее положение.
  6. Установка производится в обратном порядке.

Зеркало в сборе

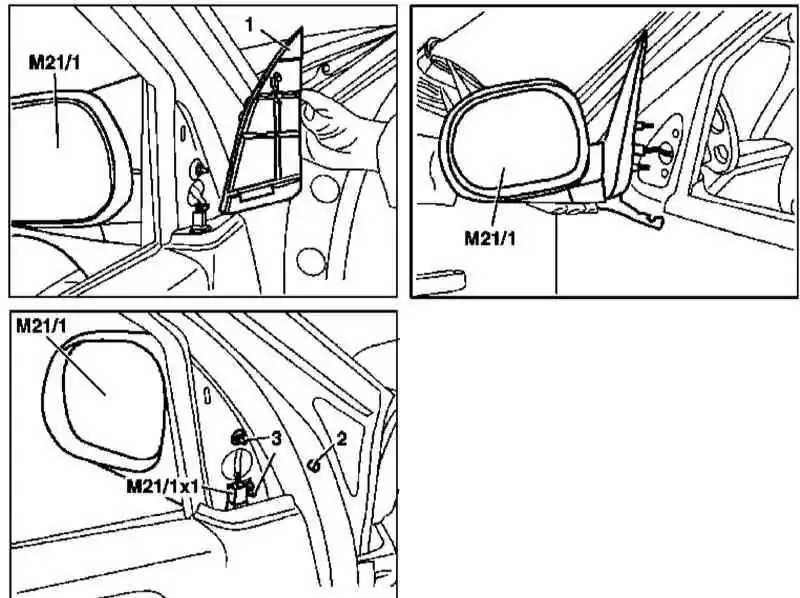

Снятие/установка наружной крышки дверного зеркала заднего вида

1 — Треугольная накладка
2 — Винт
3 — Гайки
М21/1 — Левое электроприводное и
обогреваемое зеркало заднего
вида

М21/1x1 — Контактный разъем
электропроводки зеркала


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки сборки дверного зеркала показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Поддев подходящим клином, снимите треугольную облицовочную панель (1) основания зеркала в переднем углу оконного проема двери.

На моделях с VIN А289565, Х754620 при соответствующей комплектации рассоедините контактный разъем электропроводки дверного громкоговорителя.

  1. Придерживая зеркало, выверните винт (2) и отпустите гайку (3).
  2. Рассоедините контактный разъем электропроводки (М21/1x1 или М21/2x1) и окончательно снимите сборку зеркала.
  3. Установка производится в обратном порядке, - проследите за надежностью фиксации контактного разъема.
