14.10.2. Снятие и установка блок-фар, замена ламп

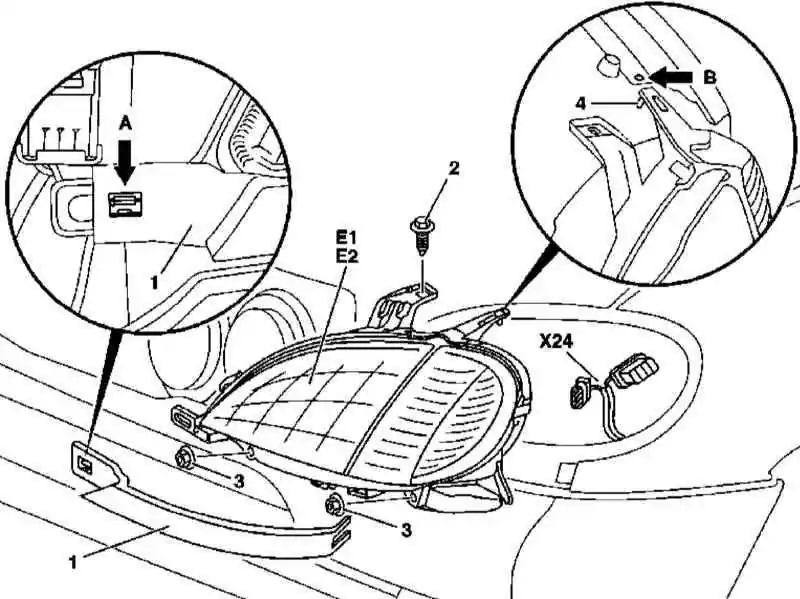

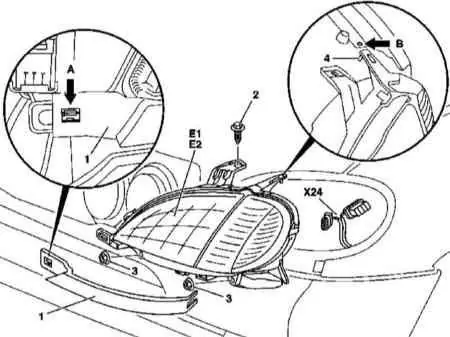

Детали установки блок-фар


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки блок-фар показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Откройте капот.
  3. Отпустив фиксатор (стрелка А) под ламподержателем, снимите крышку (1).
  4. Выверните винты (2) и отдайте гайки (3).
  5. При помощи выколотки (4) высвободите опору из приемного отверстия и снимите блок-фару (Е1 или Е2), потянув ее вперед.
  6. Рассоедините контактный разъем электропроводки (Х24).
  7. Установка производится в обратном порядке, - проследите надежностью защелкивания фиксаторов и равномерностью расположения крышки относительно бампера.
  8. В заключение проверьте исправность функционирования и правильность регулировки фар.

Замена ламп

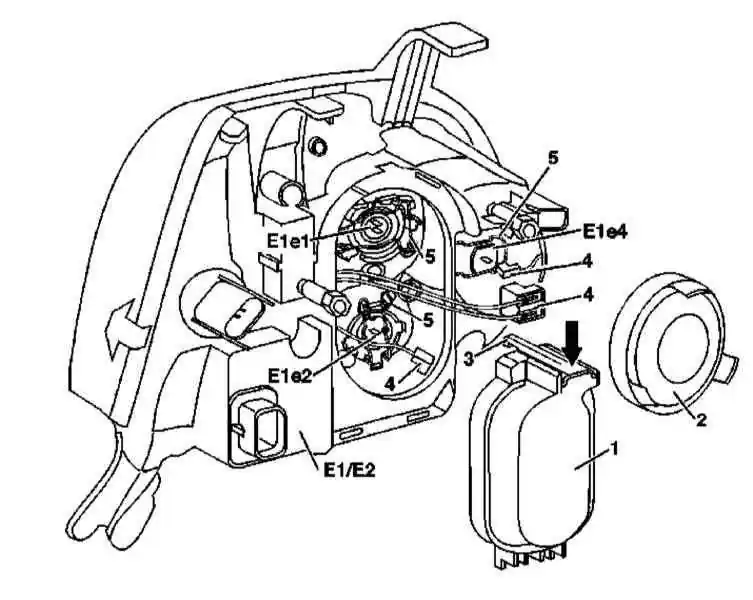

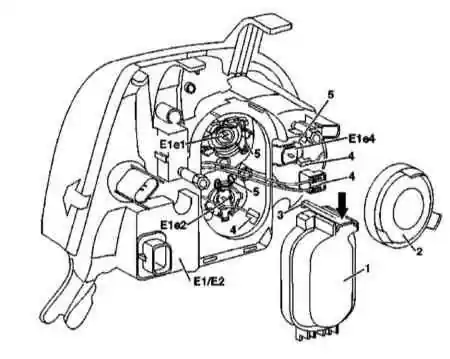

Детали установки ламп фар

Е1е1 — Лампа дальнего света
Е1е2 — Лампа ближнего света
Е1е4 — Лампа противотуманного освещения

Е1 — Левая блок-фара
Е2 — Правая блок-фара


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Соответствующий иллюстративный материал представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Откройте капот и зафиксируйте его в вертикальном положении.
  3. Отжав рычаг защелки (3) в указанном стрелкой направлении, отпустите и снимите крышку (1).
  4. Снимите крышку (2).
  5. Рассоедините контактные разъемы электропроводки (4) ламп.
  6. Отпустив соответствующий фиксатор (5), извлеките нуждающуюся в замене лампу (Е1е1, Е1е2 или Е1е4), - постарайтесь не прикасаться к колбам ламп голыми пальцами (правильнее всего будет выполнять работу в чистых хлопчатобумажных перчатках).
  7. Установка производится в обратном порядке, - проследите за надежностью фиксации лампы в патроне.
