10.1.2. Снятие и установка главного цилиндра сцепления

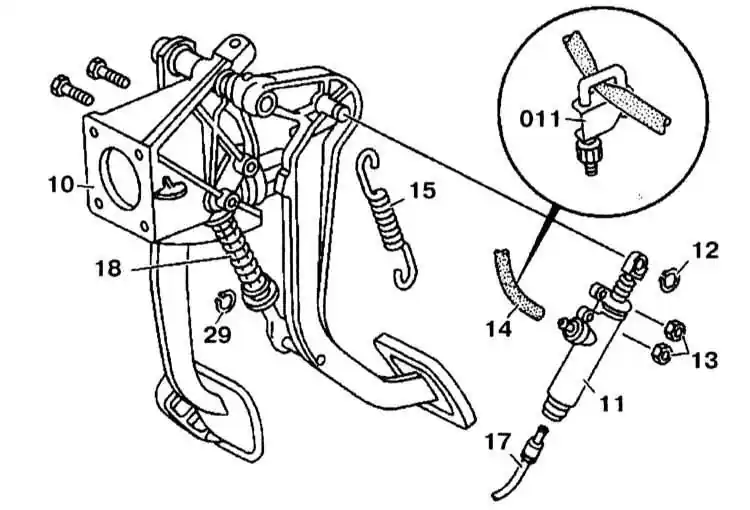

Детали установки главного цилиндра сцепления

10 — Кронштейн педали
11 — Главный цилиндр
12, 29 — Стопорные кольца
13 — Гайка
14 — Соединительная трубка

15 — Возвратная пружина
17 — Трубка
18 — Дополнительная боковая пружина
011 — Зажим

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку под панелью приборов.
2. Отсоедините трубку (14) от главного цилиндра (11).
3. Отверните трубку (17).
4. Отверните главный цилиндр (11) от кронштейна педали (10).
5. Отцепите возвратную пружину (15).
6. Снимите стопорное кольцо (29) и дополнительную боковую пружину (18).
7. Снимите стопорное кольцо (12).
8. Снимите трубку (14) с главного цилиндра (11).

Установка

Установка проводится в порядке, обратном снятию.
