4.6.3. Снятие и установка впускного трубопровода

Впускной трубопровод двигателей М120.980

Снятие

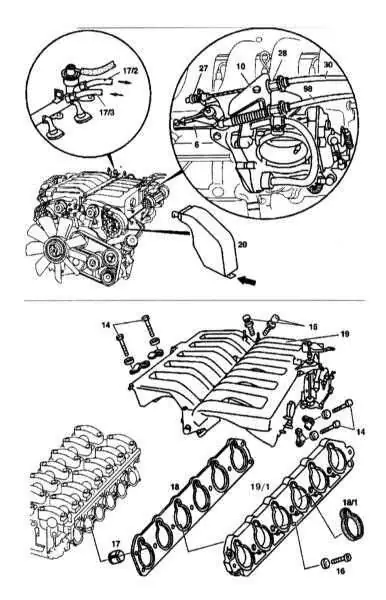

Детали установки впускного трубопровода двигателей M120.980 (стрелкой показан стопорный язычок крышки распределителя)

6 — Рычаг управления дроссельной
заслонкой
10 — Кронштейн
14, 15, 16 — Болты
17 — Блокировочные втулки
17/2 — Возвратный топливопровод
17/3 — Нагнетающий топливопровод
18 — Прокладка

18/1 — Уплотнители
19 — Впускной трубопровод
19/1 — Промежуточный фланец
20 — Крышка распределителя
27 — Направляющая
28 — Пластиковый зажим
30, 98 — Тросы управления


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите воздушный фильтр.
2. Снимите электронный привод управления дроссельной заслонкой вместе с корпусом дроссельной заслонки.
3. Снимите рукав с проводами над впускным трубопроводом.
4. Снимите крышку (20) распределителя. С помощью отвертки отцепите язычок.
5. Отсоедините все разъемы проводки, проходящие мод впускным трубопроводом, и снимите все электрические компоненты, присоединенные к впускному трубопроводу.
6. Отсоедините вакуумные трубки от компонентов, закрепленных на впускном трубопроводе.
7. Отсоедините трос (30) от рычага дроссельной заслонки (6).
8. Сожмите пластиковый зажим (28) и снимите кронштейн (10) вместе с тросом (30).
9. Отсоедините трос управления (98).
10. Сбросьте давление в топливной распределительной магистрали с помощью специального клапана.
11. Отсоедините нагнетающий (17/3) и возвратный (17/2) топливопроводы.
12. Отверните болты (14).
13. Отсоедините вакуумные трубки с обеих сторон впускного трубопровода.
14. Отсоедините трубки рециркуляции отработавших газов от впускного трубопровода.
15. Снимите заборный воздуховод.
16. Отверните болты (15).
17. Поднимите впускной трубопровод (19) и снимите его.
18. Снимите промежуточный фланец (19/1).
19. Замените прокладку (18). Прокладка должна разместиться на блокировочных втулках.

Установка

Установка производится в порядке, обратном снятию. Отрегулируйте управление дроссельной заслонкой. Проверьте и отрегулируйте обороты холостого хода.

Впускной трубопровод двигателей М120.982

Снятие

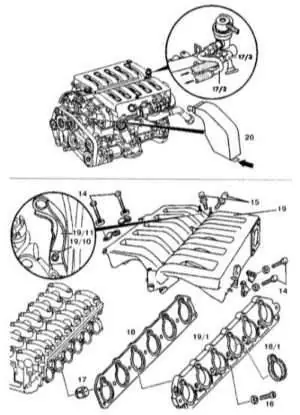

Детали установки впускного трубопровода двигателей М120.982 (стрелкой показан стопорный язычок крышки распределителя)

14, 15, 16 — Болты
17 — Блокировочные втулки
17/2 — Возвратный топливопровод
17/3 — Нагнетающий топливопровод

18 — Прокладка
18/1 — Уплотнители
19 — Впускной трубопровод
19/1 — Промежуточный фланец
20 — Крышка распределителя


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите воздушный фильтр.
2. Снимите электронный привод управления дроссельной заслонкой вместе с корпусом дроссельной заслонки.
3. Снимите крышку проводов над впускным трубопроводом.
4. Снимите крышку (20) распределителя. С помощью отвертки отцепите язычок.
5. Отсоедините все разъемы проводки, проходящие над впускным трубопроводом, и снимите все электрические компоненты, присоединенные к впускному трубопроводу.
6. Сбросьте давление в топливной распределительной магистрали посредством специального клапана.
7. Отсоедините нагнетающий (17/3) и возвратный (17/2) топливопроводы.
8. Отверните болты (14).
9. Снимите заборный воздуховод.
10. Отверните болты (15).
11. Отверните болт (19/10) крепления кронштейна (19/11).
12. Отсоедините резервуар насоса усилителя рулевого управлении и закрепите его сбоку.
13. Поднимите впускной трубопровод (19) и снимите его.
14. Снимите промежуточный фланец (19/1).
15. Замените прокладку (18). Прокладка должна разместиться на блокировочных втулках.

Установка

Установка производится в порядке, обратом снятию. Отрегулируйте управление дроссельной заслонкой. Проверьте и отрегулируйте обороты холостого хода.
