4.6.7. Снятие и установка верхних передних крышек

Снятие

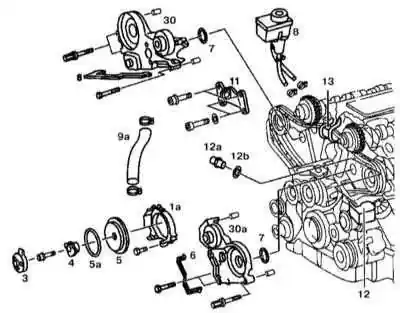

Детали установки верхних передних крышек

1a — Фиксатор
3 — Ротор распределителя (двигатели 120.980)
4 — Бегунок (двигатель 120.980)
5 — Защитная крышка (двигатели 120.980)
5a — Уплотнение (двигатель 120.980)
6 — Резиновая прокладка
7 — Уплотнительное кольцо
8 — Резервуар насоса усилителя рулевого управления

9a — Патрубок системы охлаждения
11 — Кронштейн
12 — Насос усилителя рулевого управления
12a — Переходник насоса усилителя рулевого управления
12b — Уплотнение
13 — Направляющий мост
30 — Правая передняя крышка
30a — Левая передняя крышка


Детали установки опорного кронштейна

11 — Кронштейн
13, 14 — Болты М8х85




 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышки головок блока цилиндров.
2. Снимите радиатор.
3. Снимите ремень привода генератора.
4. Снимите корпус термостата.
5. Снимите направляющий ролик.
6. Снимите патрубок (9a) системы охлаждения.

7. Снимите ротор и бегунок (4) распределителя (двигатели серии 120.980).
8. Снимите защитную крышку и уплотнение.
9. Поднимите резервуар насоса усилителя рулевого управления вверх и снимите его вместе с трубками.
10. Отверните кронштейн (11) и снимите его.
11. Отверните переходник (12a) насоса усилителя рулевого управления (12).
12. Отверните болты (стрелки) и снимите передние крышки.
13. Замените резиновую прокладку и уплотнительное кольцо под патрубок системы охлаждения.
14. Протрите уплотнительные поверхности передней крышки и головки блока цилиндров.
15. Проверьте прокладки направляющего моста цепи привода ГРМ на отсутствие следов повреждений и, если необходимо, замените его.

Установка

При установке верхних крышек убедитесь, что резиновая прокладка не смещена вниз (стрелки)

1 — Втулка
2 — Уплотнительная кромка сальника
31 — Палец направляющего рычага




Болты крепления левой верхней крышки (правая верхняя крышка установлена зеркально)

1, 2 — Болты М8х65
3 — Болты левый верхний М8х50 правый верхний М8х65




 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанесите герметик 002 989 7320 10 в паз крышки цепи привода ГРМ левой и правой головок цилиндров. Вставьте новую прокладку (без герметика) в сухой паз. Смажьте верх прокладки двигательным маслом. Тем же герметиком смажьте контактные поверхности головки блока цилиндров.

2. На двигателях 120.980 установите втулку (1) на выпускной распределительный вал. Смажьте уплотнительную кромку радиального сальника (2) двигательным маслом.
3. Установите передние крышки. При их установке убедитесь, что резиновая прокладка не смещена вниз, снимите фаску с нижней части прокладки. На левой крышке снимите пробку (31), палец направляющего рычага и переустановите их после установки крышки.
4. Установите болты крепления крышек. Затяните нижние болты первыми.
5. Далее установка производится в порядке, обратном снятию. Вырез на бегунке (4) должен совместиться с пальцем на распределительном вале.
