4.6.12. Натяжитель цепи привода ГРМ

См. также Раздел Привод ГРМ - общая информация, обслуживание компонентов

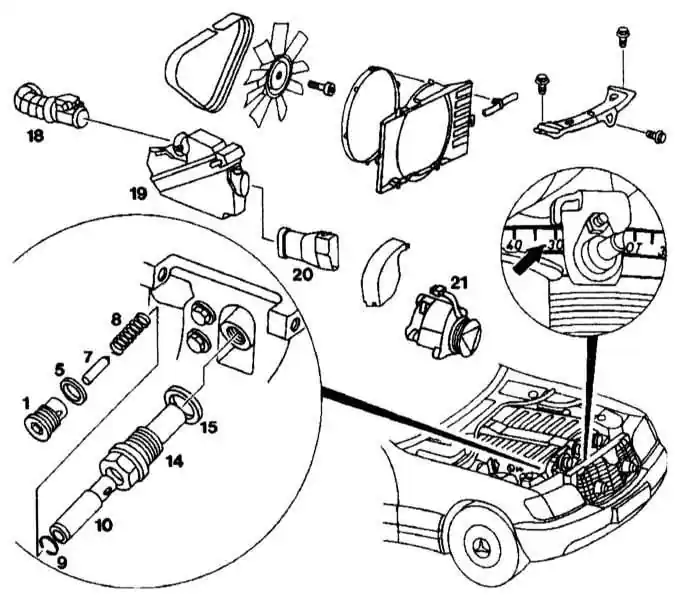

Детали установки натяжителя цепи привода ГРМ



1 — Пробка
5, 15 — Уплотнительные кольца
7 — Палец
8 — Пружина
9 — Пружинное кольцо
10 — Упорный болт
14 — Корпус натяжителя
18, 20 — Воздуховоды
19 — Воздушный фильтр
21 — Воздушный насос

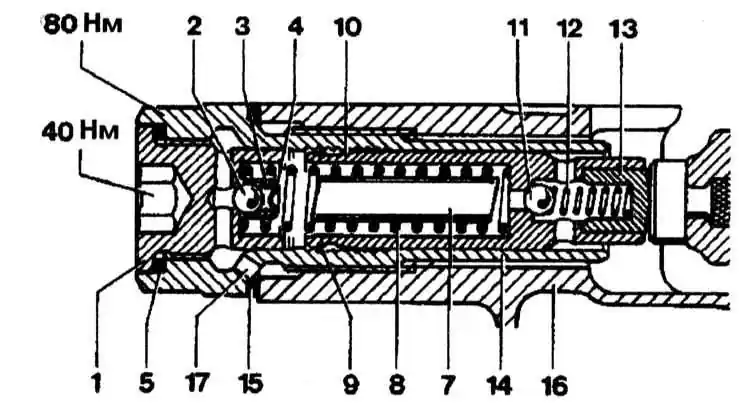

Конструкция натяжителя цепи привода ГРМ

1 — Пробка
2, 11 — Шарики
3, 12 — Нажимные пружины
4 — Направляющая шарика
5, 15 — Алюминиевые уплотнительные кольца
7 — Палец
8 — Упорная пружина

9 — Ограничительная пружина
10 — Упорный болт
13 — Упорная деталь
14 — Корпус натяжитёля
16 — Крышка цепи привода ГРМ
17 — Масляный канал

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите поршень первого цилиндра в положение 30° после ВМТ.
2. Ослабьте пробку (1) примерно на один оборот.
3. Отверните натяжитель в сборе.
4. Снимите пробку (1) с уплотнительным кольцом (5). Отверните упорный болт (10) вместе с ограничительной пружиной (9) в упорном направлении. Протрите все элементы.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

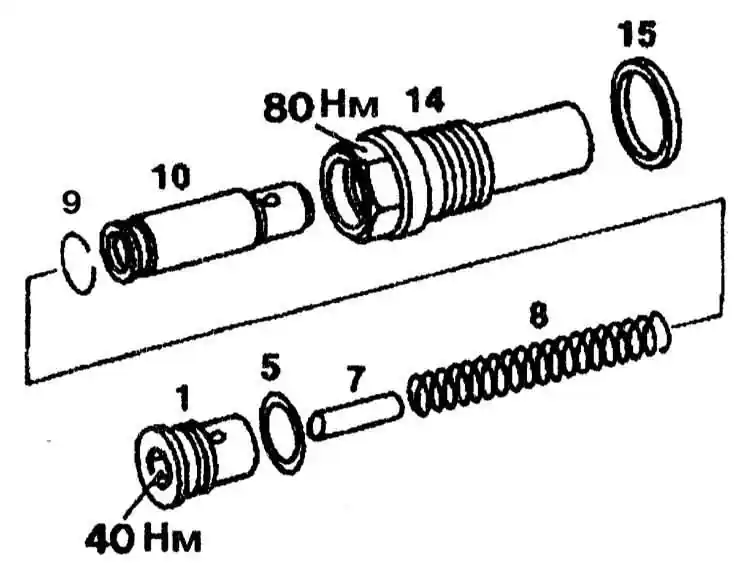

1. Вверните корпус натяжителя (14) с новым уплотнительным кольцом (15) и затяните его моментом 50 Нм.
2. Закрепите уплотнительное кольцо (15) герметиком в корпусе натяжителя (14) так, чтобы оно было центровано. Затяните корпус натяжителя моментом 80 Нм.

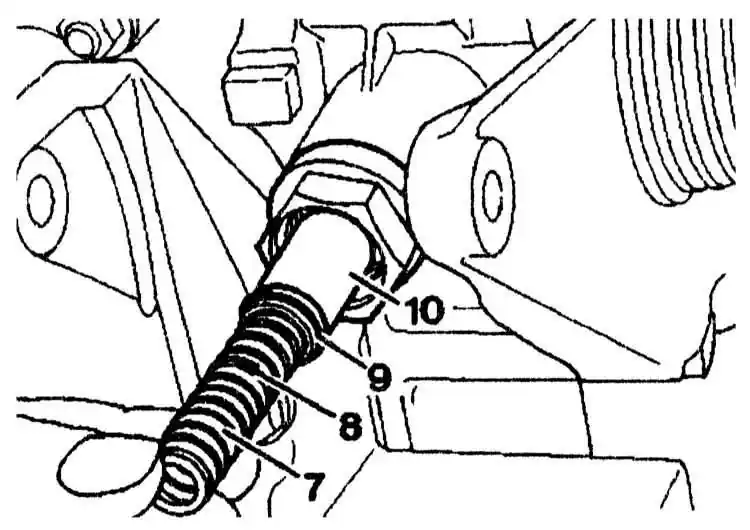

3. Вставьте упорный болт (10) в корпус натяжителя вместе с ограничительной (9) и нажимной (8) пружинами и пальцем (7).
4. Вверните пробку (1) в корпус натяжителя (14) с новым уплотнительным кольцом (5) и затяните ее моментом 40 Нм.
