8.6.4. Снятие и установка промежуточного картера

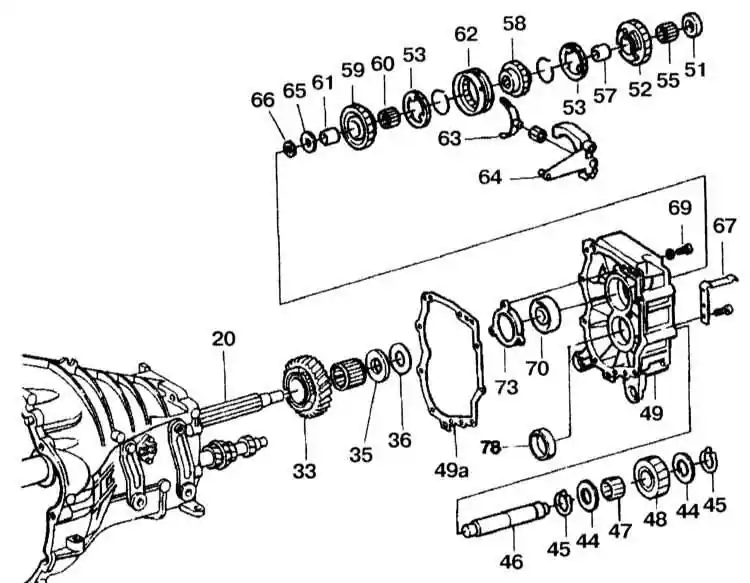

Детали установки промежуточного картера

Детали установки промежуточного картера

20 — Ведомый вал
33 — Косозубая шестерня 2-й перелечи
35, 65, 73, 78 — Наружные обоймы подшипников
36, 44, 49a, 66 — Прокладки
45 — Стопорное кольцо
46 — Вал передачи заднего хода
47, 55, 60 — Игольчатые подшипники
48 — Шестерня заднего хода
49 — Промежуточная пластина
51 — Ступица
52 — Косозубая шестерня заднего хода

53 — Кольцо синхронизатора
57, 61 — Втулки
58 — Синхронизатор
59 — Косозубая шестерня 1-й передачи
62 — Муфта включения 1-й передачи
63 — Вилка включения
64 — Рычаг включения
65 — Фрикционное кольцо
67 — Листовая пружина
69 — Болт
70 — Шариковый подшипник

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

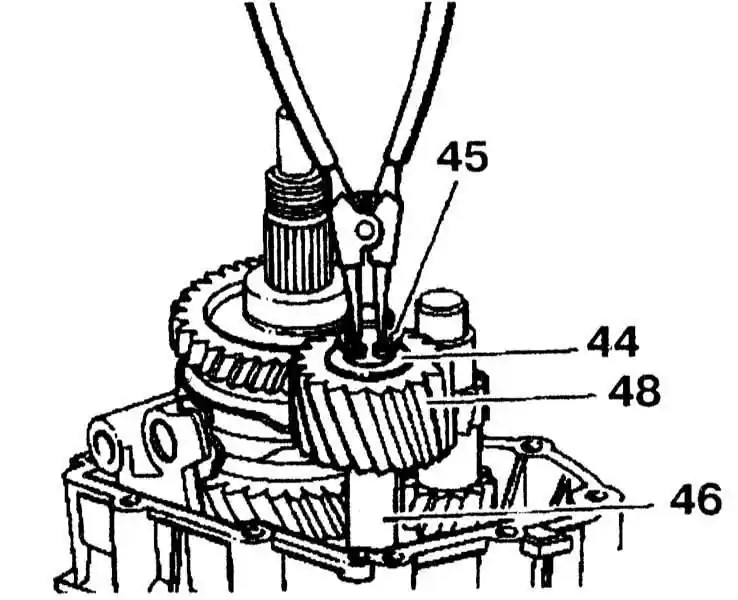

1. Снимите стопорное кольцо (45). Снимите шестерню заднего хода (48) с игольчатым подшипником и двумя прокладками (44) вала заднего хода (46).

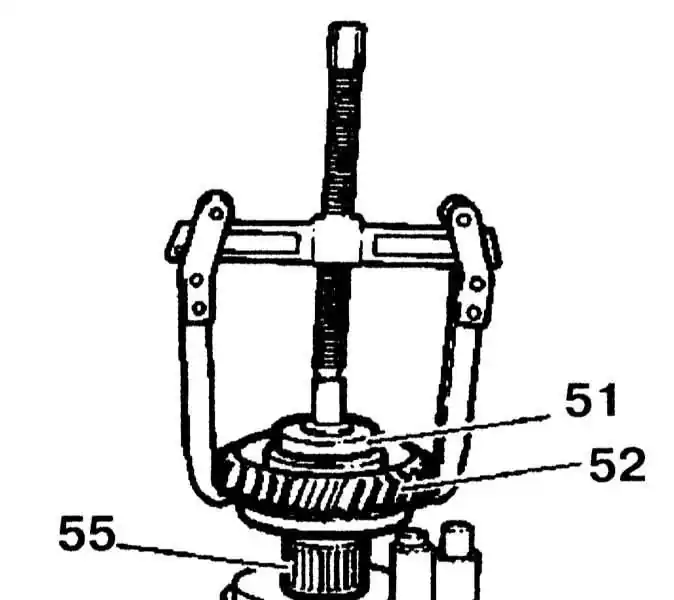

2. Снимите косозубую шестерню (52) передачи заднего хода со ступицей (51) с помощью съемника и снимите игольчатый подшипник (55).

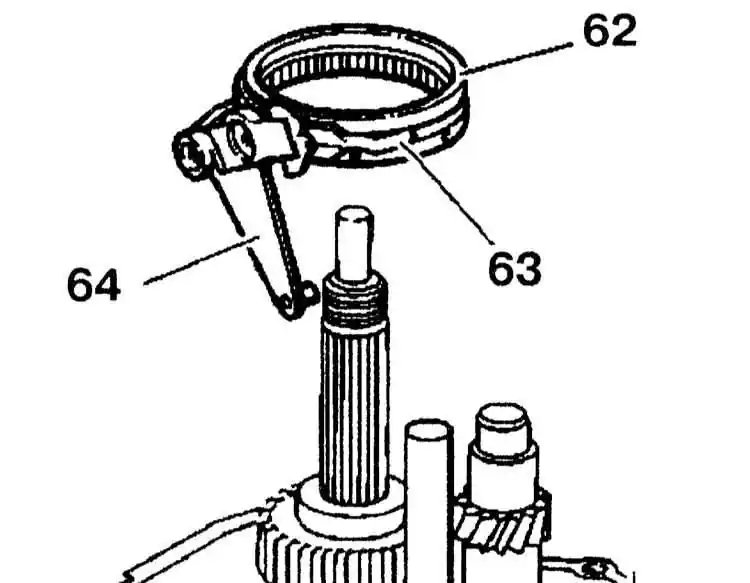

3. Снимите с ведомого вала рычаг (64), вилку (63) и муфту (62) включения 1-й передачи.

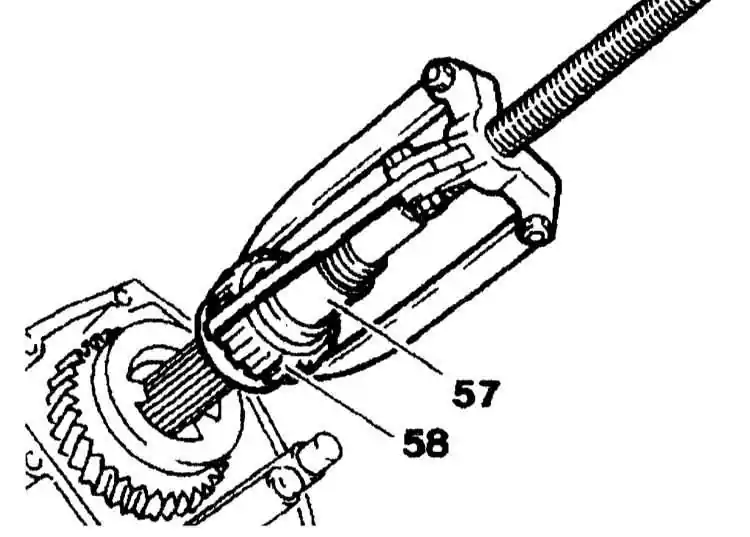

4. Снимите синхронизатор (58) 1-й/задней передач вместе с втулкой (57) передачи заднего хода.

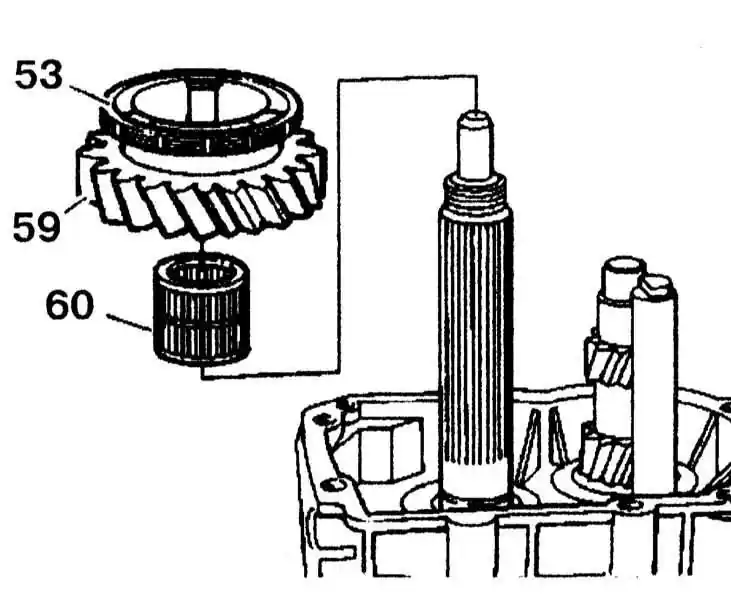

5. Снимите с ведомого вала косозубую шестерню 1-й передачи (59) с кольцом синхронизатора (63) и игольчатым подшипником (60).

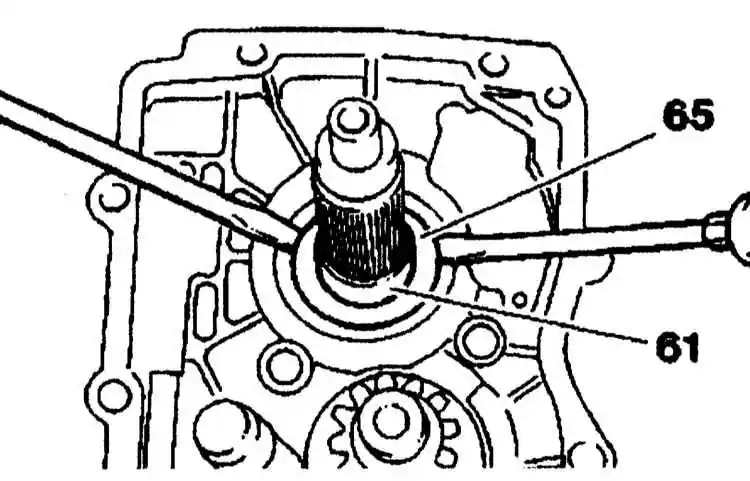

6. Поддев двумя отвертками, извлеките фрикционное кольцо (65) и втулку (61) настолько, чтобы фрикционное кольцо (65) выступало примерно на 3 мм. Если втулка сильно запрессована, ее необходимо чуть-чуть нагреть.

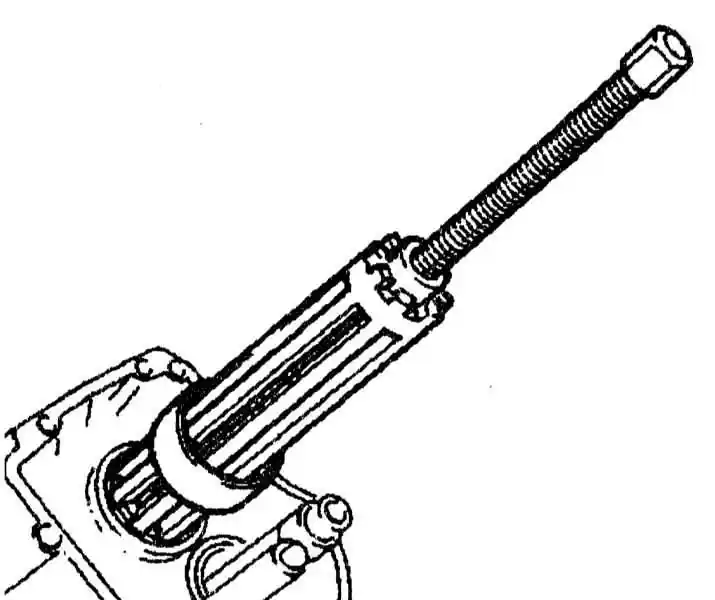

7. Снимите фрикционное кольцо и втулку с помощью съемника.

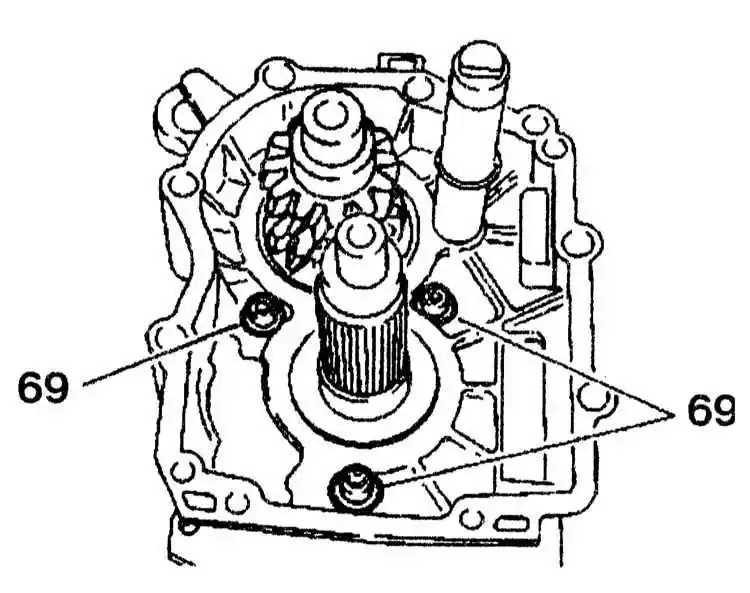

8. Отверните болты (69) крепления держателя.

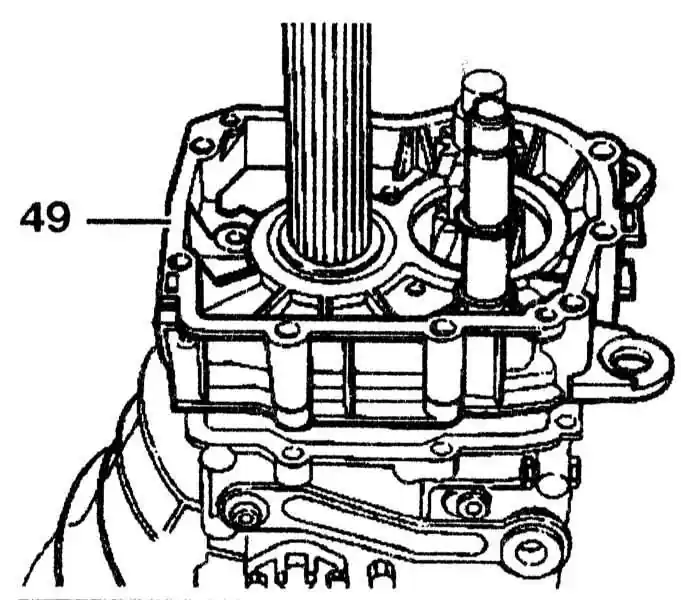

9. Снимите промежуточный картер (49) с коробки передач.

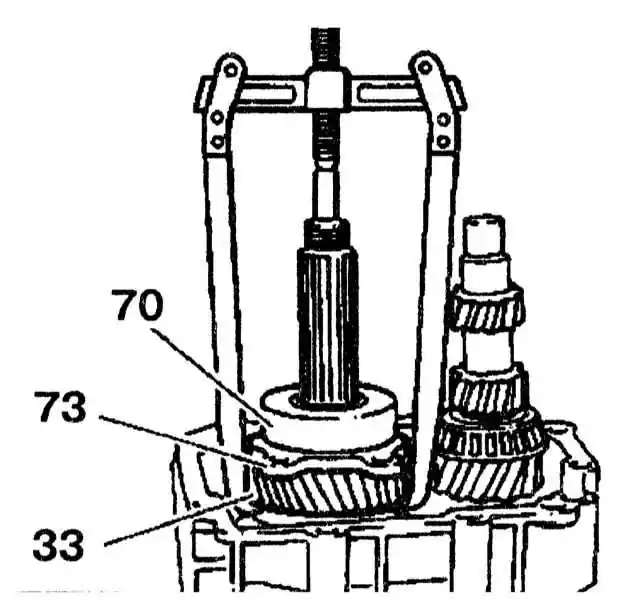

10. С помощью съемника снимите косозубую шестерню 2-й передачи (33) и шариковый подшипник (70) с держателем (73).

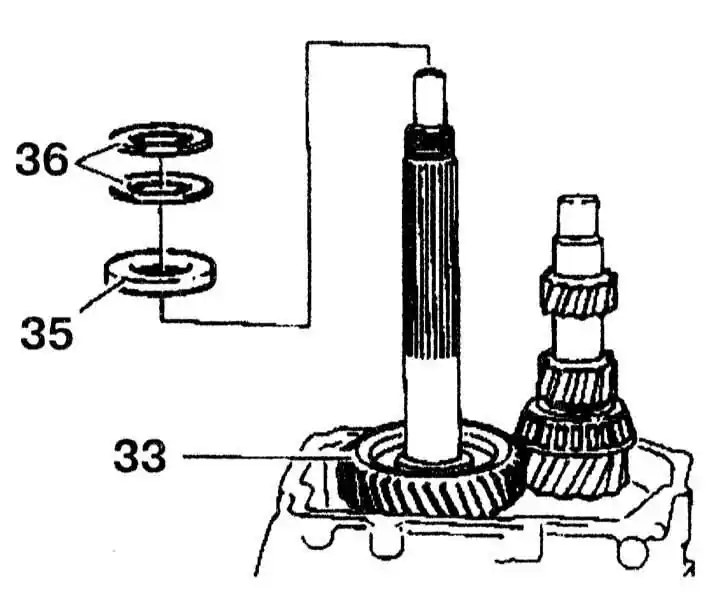

11. Снимите с ведомого вала косозубую шестерню 2-й передачи (33) и прокладки (36).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

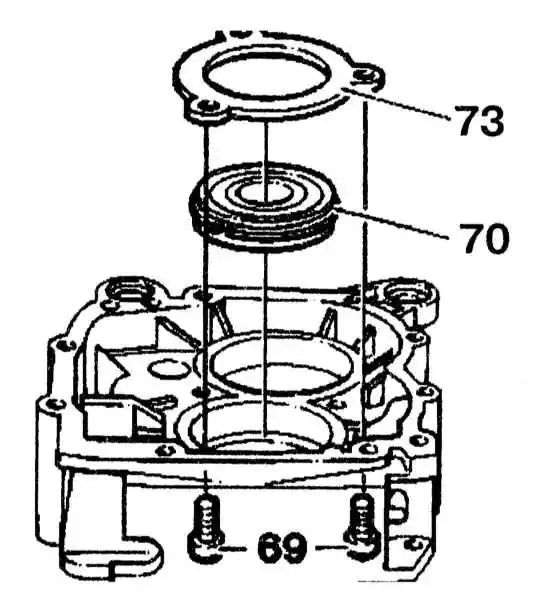

1. Запрессуйте шариковый подшипник (70) в промежуточную пластину и закрепите держателем (73). Затяните болты (69) с усилием 30 Нм.

2. Замените прокладку.

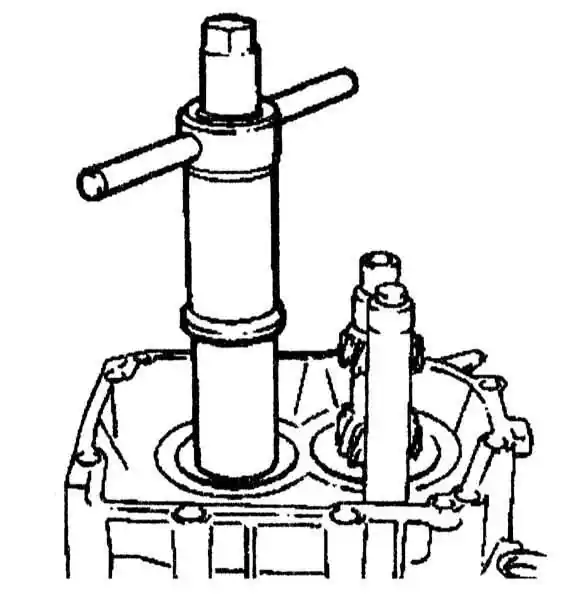

3. С помощью пресса, запрессуйте промежуточную пластину на ведомый вал и корпус коробки передач.

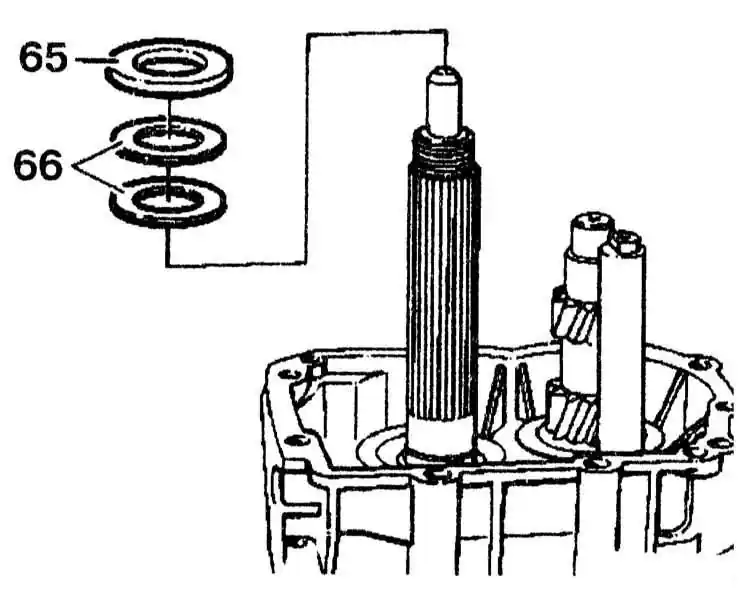

4. Установите прокладки (66) на фрикционное кольцо (65).

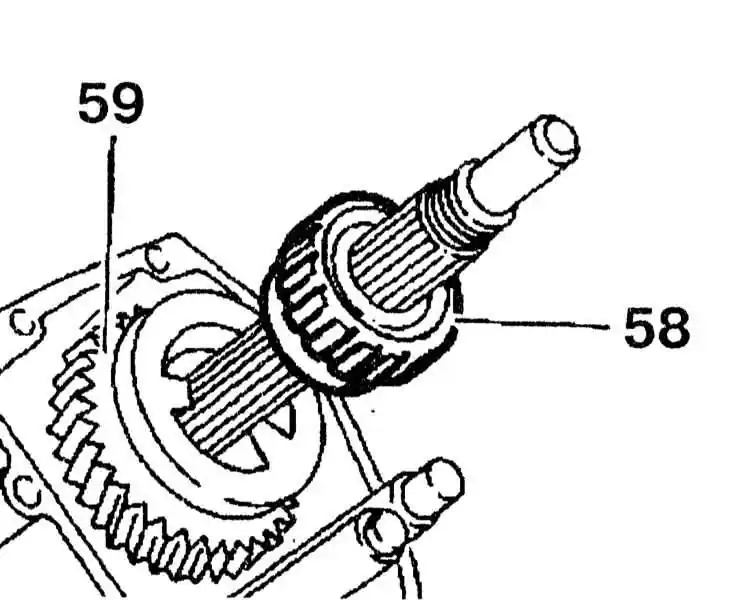

5. Установите синхронизатор (58) фланцем по направлению к конической шестерне (59) 1-й передачи. Нагрейте втулку примерно до 80°С.

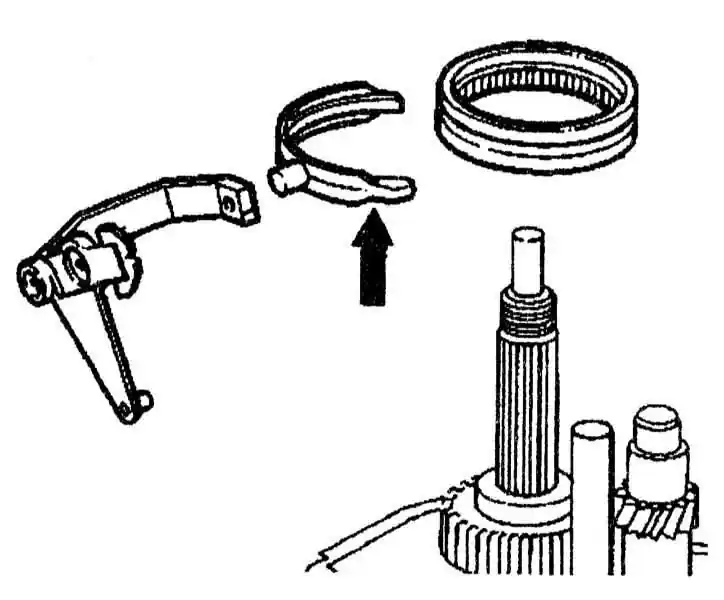

6. Вставьте вилку в рычаг так, чтобы короткое плечо (стрелка) расположилось по направлению к муфте заднего хода.

Далее установка проводится в порядке, обратном снятию.
