8.6.3. Снятие и установка задней крышки коробки передач

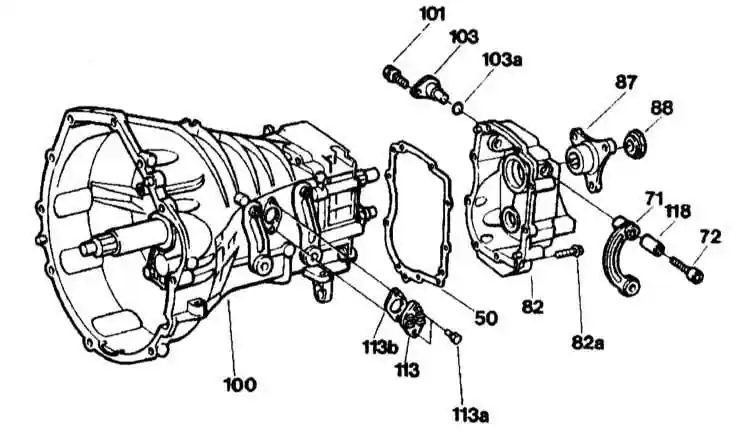

Детали установки задней крышки РКПП

Детали установки задней крышки коробки передач

50, 113b, 103a — Прокладка
71 — Рычаг включения 1-й передачи
72, 82a, 113a — Болт
82 — Задняя крышка коробки передач

87 — Фланец
88 — Гайка
100 — Коробка передач
113 — Блокировочный подшипник

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

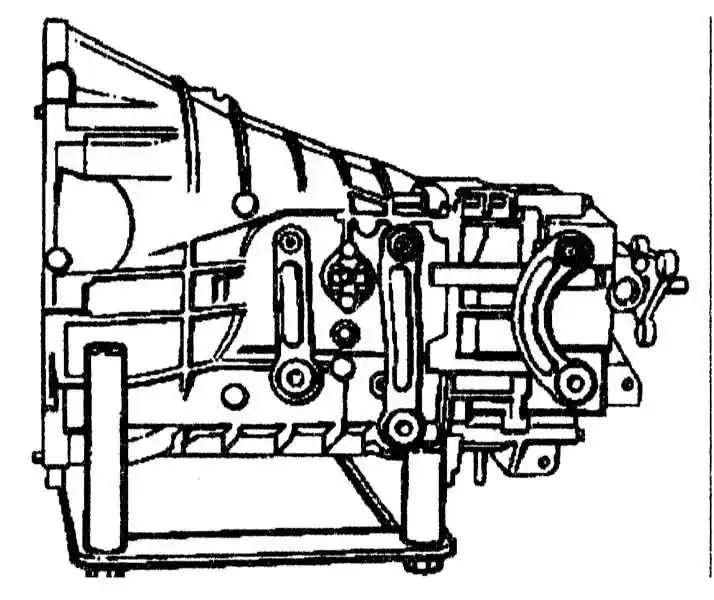

1. Закрепите коробку передач на подставке.

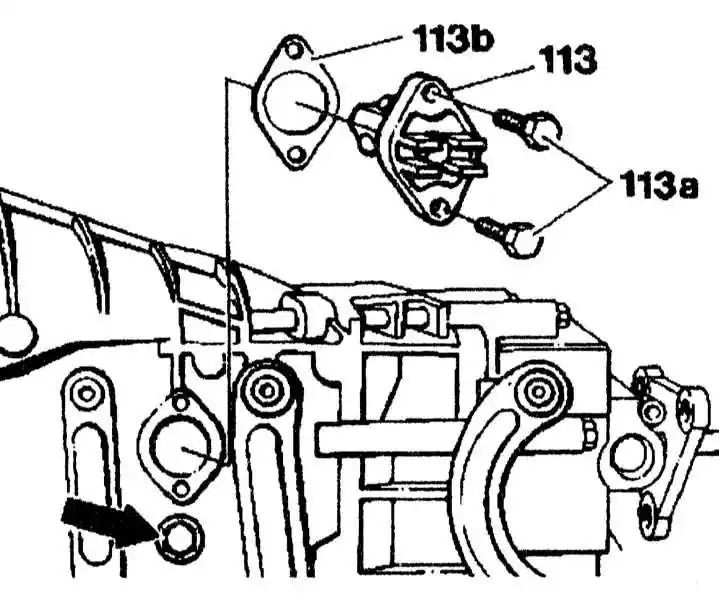

2. Снимите блокировочный подшипник (113) .

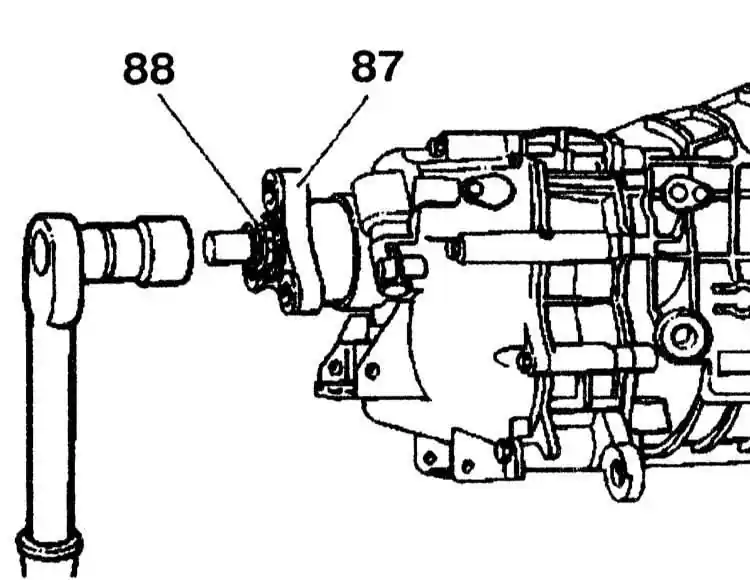

3. Отверните гайку (88) и снимите фланец (87).

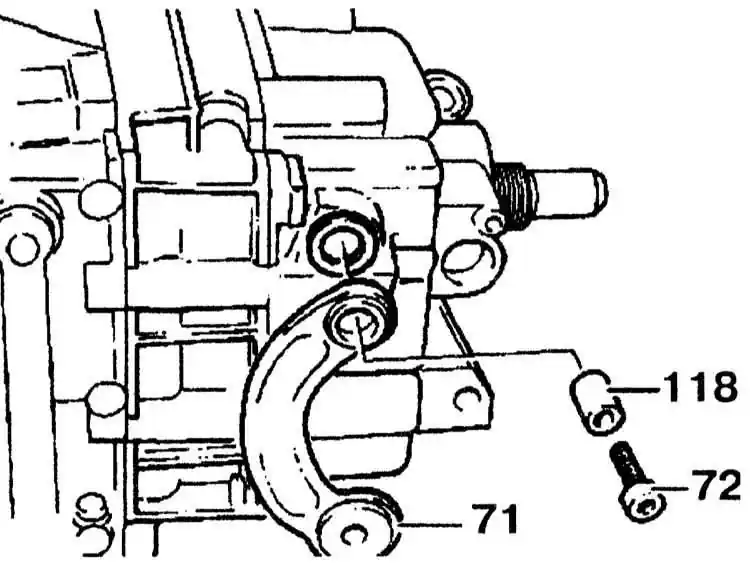

4. Снимите рычаг включения (71) 1-й передачи.

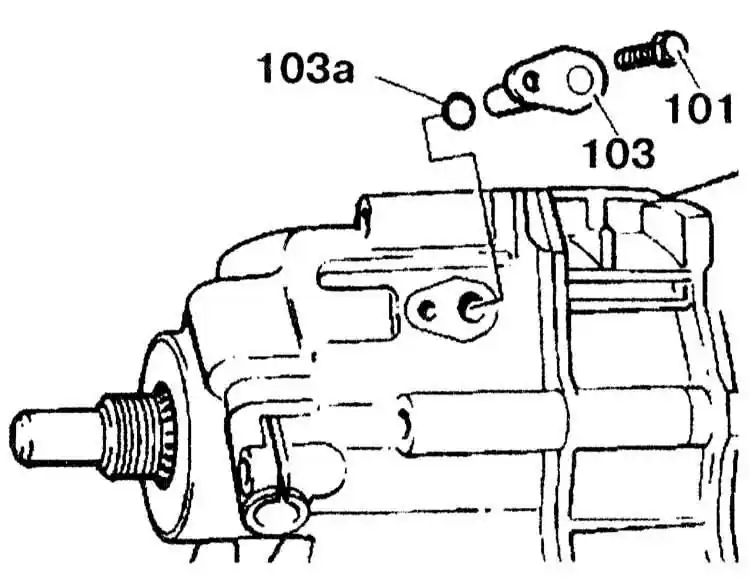

5. Отверните болт (101) и снимите вал (103).

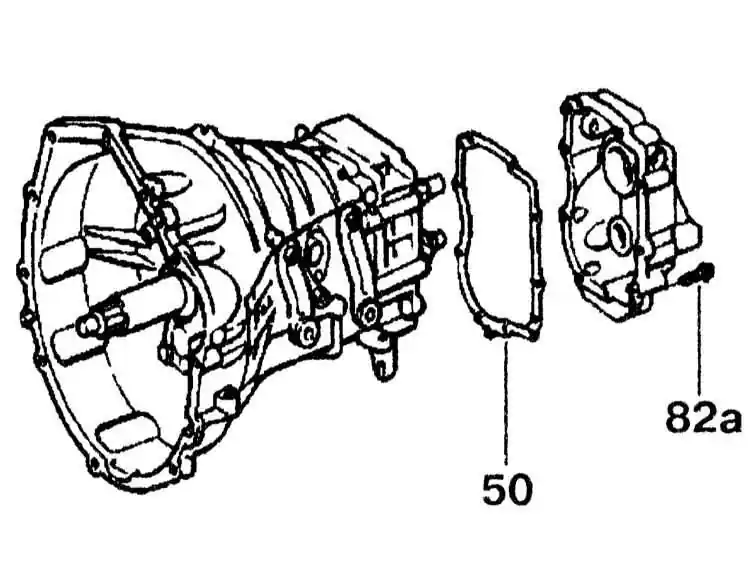

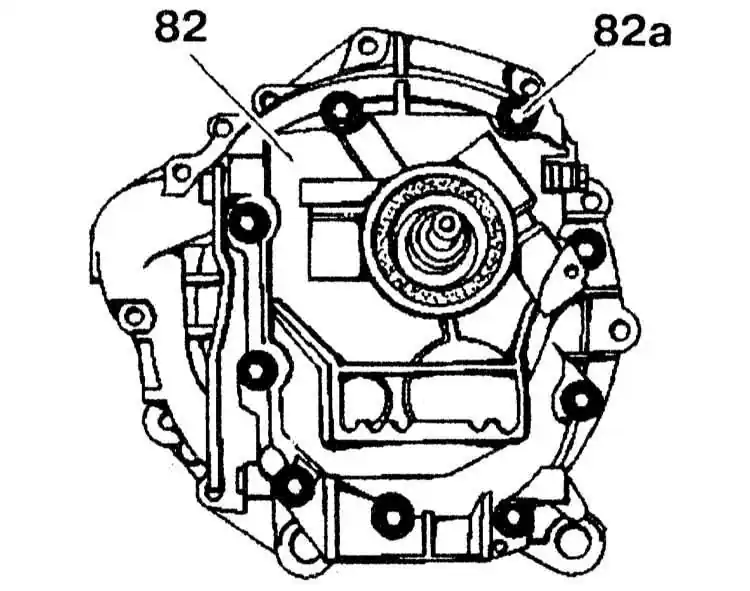

6. Отверните болты (82a) и снимите крышку коробки передач (82).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Замените прокладку (50), смажьте болты (82a) герметиком 001 369 2520 (Hylomar) и затяните болты моментом 23 Нм.

2. Замените уплотнительное кольцо (103a), смажьте болт (101) герметиком 001 989 25 20 (Hylomar) и затяните его моментом 5 Нм.

3. Замените гайку (88) и затяните ее моментом 160 Нм.

4. Далее установка проводится в порядке, обратном снятию.
