11.4.9. Разборка и сборка электронно-регулируемой рулевой колонки

Разборка и сборка электронно-регулируемой рулевой колонки

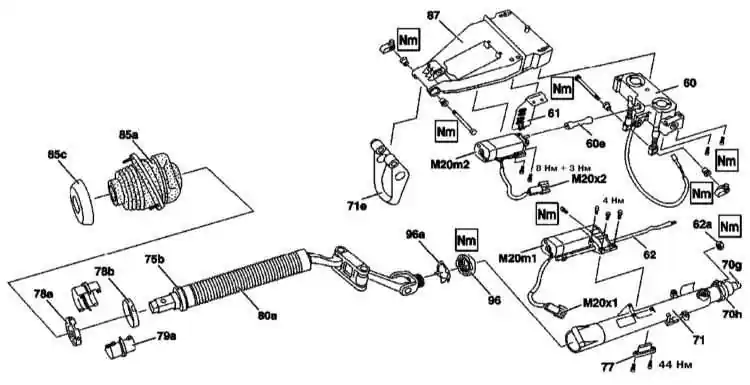

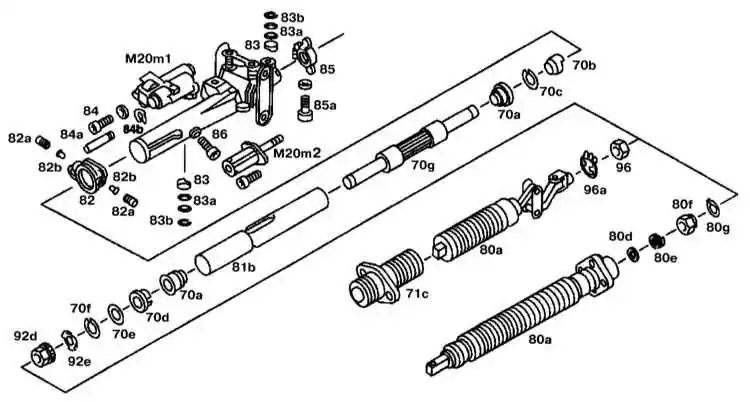

Элементы регулировки рулевой колонки

60 — Электродвигатель регулировки высоты с редуктором
60e — Соединительная часть
61 — Держатель троса
62 — Тяга
62a — Гайка
70g — Верхний вал рулевого механизма
70h — Кронштейн
71 — Блок рулевой колонки
71e — Кронштейн
75b — Уплотнительное кольцо
77 — Ползун
78a — Наружное скользящее кольцо
78b — Внутреннее скользящее кольцо

79a — Уплотнительное кольцо
80a — Нижний вал рулевого механизма
85a — Резиновый чехол
85c — Защитная крышка
87 — Опора
96 — Гайка, 100 Нм
96a — Блокирующая пластина
M20m1 — Электродвигатель продольной регулировки
M20m2 — Электродвигатель регулировки высоты
M20x1 — Разъем электродвигателя продольной регулировки
M20x2 — Разъем электродвигателя регулировки высоты


Мотор смещения рулевой колонки M20 (на рулевой колонке)

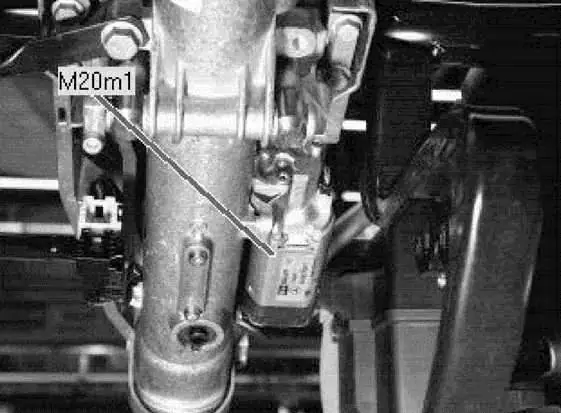

Мотор регулировки телескопической рулевой колонки M20m1 (на рулевой колонке)


Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рулевую колонку.
2. Снимите сальник 71с с нижней части рулевого вала.
3. Отсоедините нижний рулевой вал 80а.


Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте поперечное биение нижнего рулевого вала 80а.
2. Снимите нижний кронштейн 82.
3. Установите регулятор высоты в среднее положение.
4. Снимите привод регулировки наклона рулевой колонки (верх/вниз) М20m2
5. Снимите телескопический привод регулировки (внутрь/наружу) М20m1.
6. Снимите упор рулевой колонки 83.
7. Снимите кронштейн 85.
8. Отверните болт 86 крепления крышки и извлеките вниз внутреннюю трубу из наружной трубы.
9. Разберите внутреннюю трубу.


Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Соберите внутреннюю трубу.
2. Смажьте внутреннюю трубу 81b и вставьте ее снизу в наружную трубу.
3. Заверните в направляющую болт 86, совместив паз на внутренней трубе 81b с болтом.
4. Установите телескопический привод регулировки (внутрь/наружу) М20m1.
5. Далее сборка проводится в порядке, обратном снятию.
Максимально допустимое биение нижнего рулевого вала: 2.0 мм.
