7.1.3. Проверка момента зажигания

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сдвиньте защиту электропроводки катушки зажигания 1-го цилиндра.

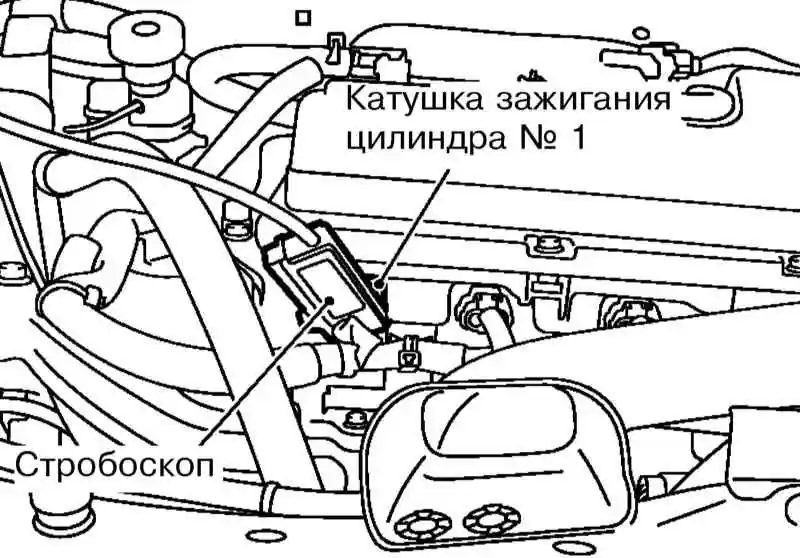

  1. Подсоедините стробоскоп к электропроводке в соответствии с иллюстрацией.
  1. Проверьте момент зажигания по индикатору и меткам на шкиве коленчатого вала.

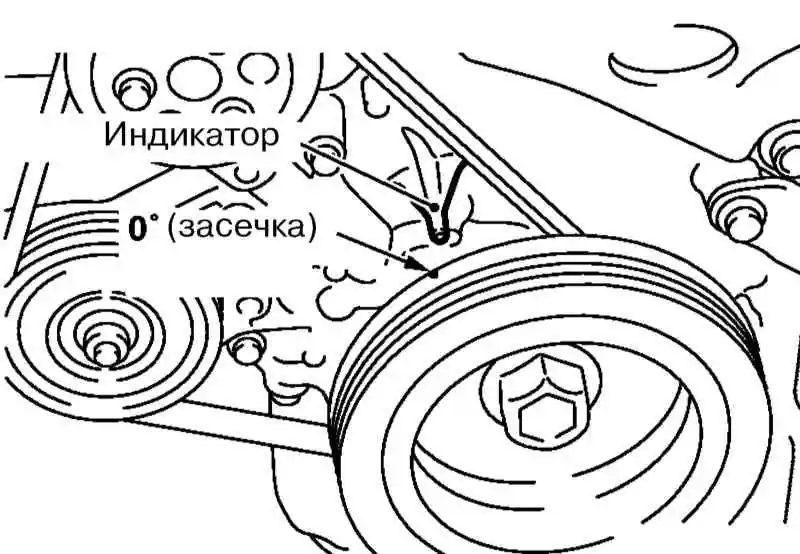

Метки для проверки момента зажигания (двигатели 1.0 и 1.2 л
с РКПП)

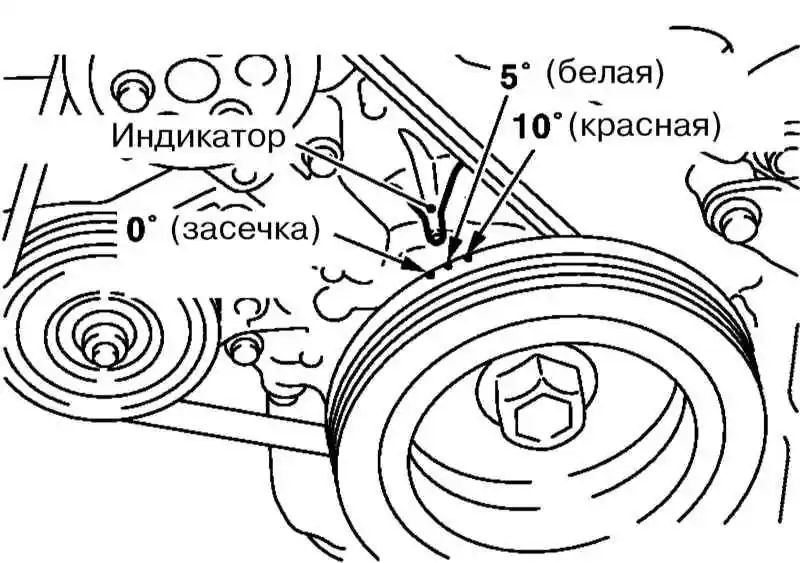

B — Метки для проверки момента зажигания (двигатели 1.2 л с РКПП
и 1.4 л)
