10.3. Обслуживание исполнительного цилиндра

Снятие и установка

Снятие

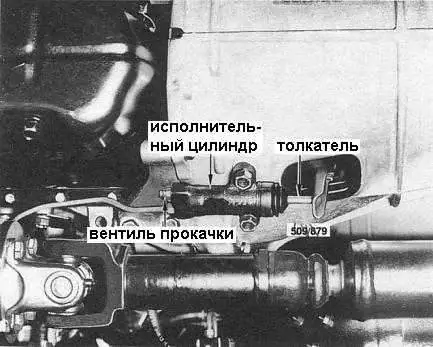

Расположение исполнительного цилиндра и сопутствующих компонентов на моделях 3.0 л

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте передок автомобиля и установите его на подпорки.
  2. Отсоедините гидравлическую трубку от исполнительного цилиндра.
  3. Отдайте крепежные болты и снимите исполнительный цилиндр. На моделях 4.2 л снимите также термозащитный экран.

Установка

Установка производится в обратном порядке.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На моделях 4.2 л проследите за правильностью расположения термозащитного экрана.
  2. Весь крепеж затяните с требуемым усилием.
  3. В заключение прокачайте гидравлическую систему.

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. После снятия исполнительного цилиндра с автомобиля снимите с его конца резиновый чехол и толкатель.
  2. Извлеките из цилиндра поршень, пружину и седло пружины (внутренние компоненты исполнительного цилиндра моделей 4.2 л показаны на сопроводительной иллюстрации). При возникновении проблем обстучите цилиндр деревянным бруском, либо подайте в отверстие под подсоединение гидравлической трубки воздух с низким давлением. Осторожно снимите с поршня манжету.
1 — цилиндр
2 — пружина
3 — поршень
4 — толкатель
5 — вентиль прокачки
6 — седло
7 — манжета
8 — чехол
9 — болты
10 — термозащитный экран
  1. Выверните из исполнительного цилиндра вентиль прокачки.

Чистка и проверка состояния

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Промойте компоненты исполнительного цилиндра метиловым спиртом.

Ни в коем случае не применяйте для этой цели бензин или минеральные спирты.

  1. Осмотрите зеркало цилиндра на наличие признаков износа, царапин, задиров и следов коррозии. В случае необходимости произведите замену.
  2. Проверьте также состояние поршня, дефектный замените.
  3. Проверьте манжету поршня и резиновый защитный чехол на наличие признаков старения материала и прочих дефектов, в случае необходимости произведите замену.
  4. Проверьте толкатель на наличие признаков износа, изгиб и прочие повреждения. В случае необходимости произведите замену.
  5. Проверьте проходимость и общее состояние вентиля прокачки. В случае необходимости прочистите вентиль, либо замените его.
  6. Проверьте исправность состояния поршневой пружины. В случае выявления признаков деформации, ослабления развиваемого усилия, а также при обнаружении трещин и прочих дефектов произведите замену.

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Смажьте специальной смазкой (для резиновых компонентов) манжету поршня и зеркало цилиндра. Наденьте манжету на поршень.
  2. Заправьте в цилиндр седло пружины, пружину и поршень. Проследите, чтобы губки манжеты не вывернулись при установке.
  3. Установите на конец исполнительного цилиндра толкатель и резиновый чехол.
  4. Вверните вентиль прокачки, но не затягивайте его пока.
  5. Установите исполнительный цилиндр на автомобиль.
