6.3.2.11.4. Дополнительный клапан подачи воздуха

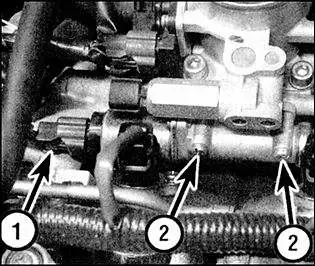

Разъем подключения дополнительного клапана подачи топлива

 1. Разъем подключения дополнительного клапана подачи топлива

2. Крепежные винты

Дополнительный клапан подачи воздуха расположен спереди корпуса дроссельной заслонки.

Перед его снятием, отсоедините провод отрицательной клеммы аккумулятора.

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем подключения от электромагнитного клапана.
2. Открутите два крепежных винта, затем, снимите клапан с корпуса дроссельной заслонки и снимите прокладку.
3. Если необходимо, после снятия клапана открутите крепежные винты и разделите два половинки клапана. Проверьте, чтобы плунжер клапана ходил легко и быстро возвращался в исходное положение под воздействием пружинки. Если нет, клапан необходимо заменить.
4. Установка проводится в обратном порядке снятия. При установке используйте новую прокладку.
