9.2.7. Двойной переключатель заднего хода и блокировки стартера

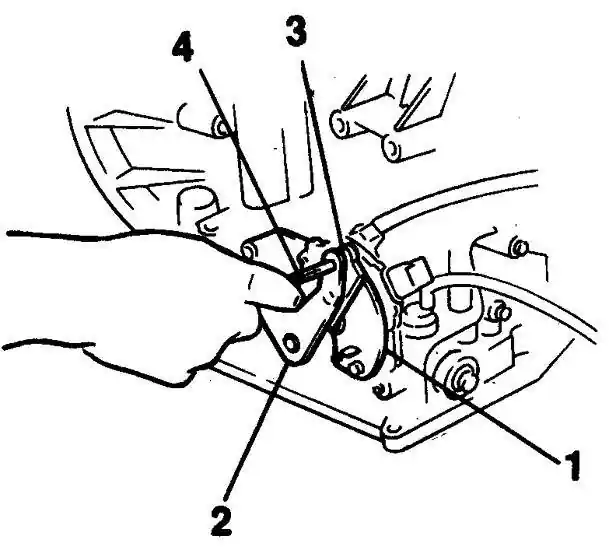

Регулировка двойного переключателя

 1. Рычаг переключателя

2. Рычаг селектора трансмиссии

3. Отверстия для регулировки

4. Сверло 4 мм

Переключатель ввернут в переднюю часть картера трансмиссии и выполняет две функции – предотвращает включение стартера только в положениях селектора N или P и включает сигнал заднего хода в положении селектора R.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если стартер включается в иных положениях чем N или P, то переключатель неисправен, или нарушена его регулировка.
2. Если не включается и задний свет, то переключатель надо проверить.
3. Поднимите переднюю часть автомобиля и установите на подставки.
4. Отсоедините от переключателя разъем.

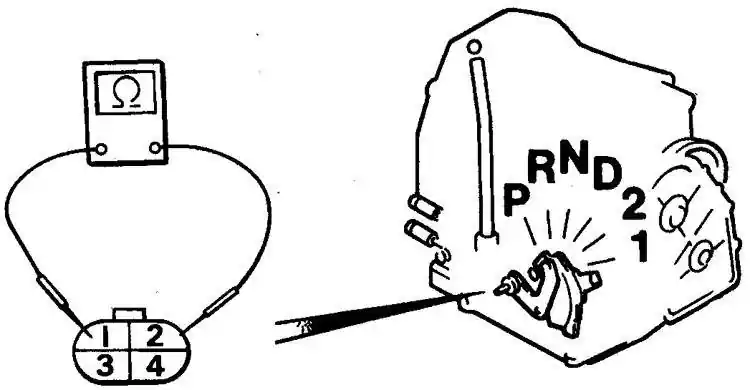

5. Проверьте сопротивление между выводами в положениях селектора N, P или R. У исправного переключателя в положениях селектора N и P замкнуты контакты 1 и 2, а в положении селектора R замкнуты контакты 3 и 4.
6. Если эти контакты не замыкаются, то отпустите болты крепления и отрегулируйте переключатель.
7. Если регулировка не дает результата, то переключатель замените.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю часть автомобиля и установите на подставки.
2. Отсоедините разъем.
3. Отверните три болта, достаньте переключатель из механизма селектора.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите переключатель, затяните болты.
2. Переведите селектор в положение N.
3. Вставьте в отверстие в верхней части селектора сверло диаметром 4 мм и пропустите в отверстие рычага переключателя.
4. Затяните болты и достаньте сверло.
5. Присоедините провода и проверьте работу переключателя.
