9.2.8. Переключатель перегрузки

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите центральную секцию передней панели.
2. Отсоедините провода от переключателя перегрузки и контрольной лампы.

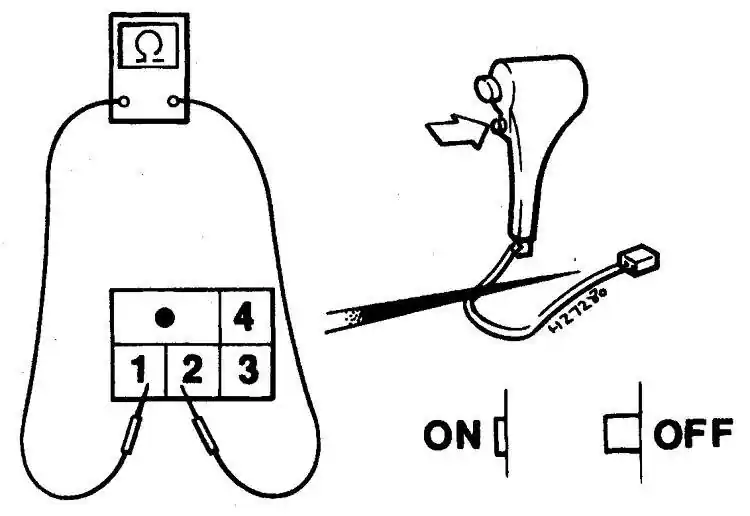

3. Проверьте сопротивление между выводами 1 и 2. В выключенном состоянии между этими выводами должно быть короткое замыкание.
4. В противном случае переключатель замените.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите центральную секцию передней панели.
2. Отсоедините разъемы от переключателя перегрузки и контрольной лампы.
3. Отверните винты, отожмите кнопку и снимите рукоятку селектора.
4. Достаньте переключатель из защелок.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите переключатель.
2. Поправьте проводку и оденьте рукоятку.
3. Затяните винты и проверьте фиксацию селектора.
4. Присоедините разъемы переключателя перегрузки и контрольной лампы, установите центральную секцию.
