11.21. Рулевая колонка

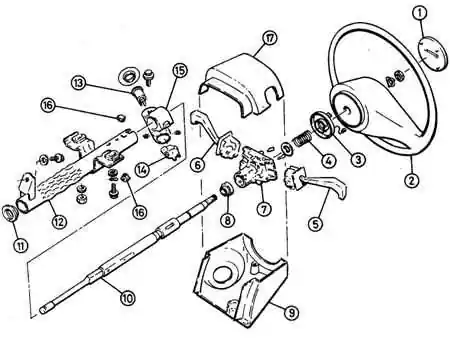

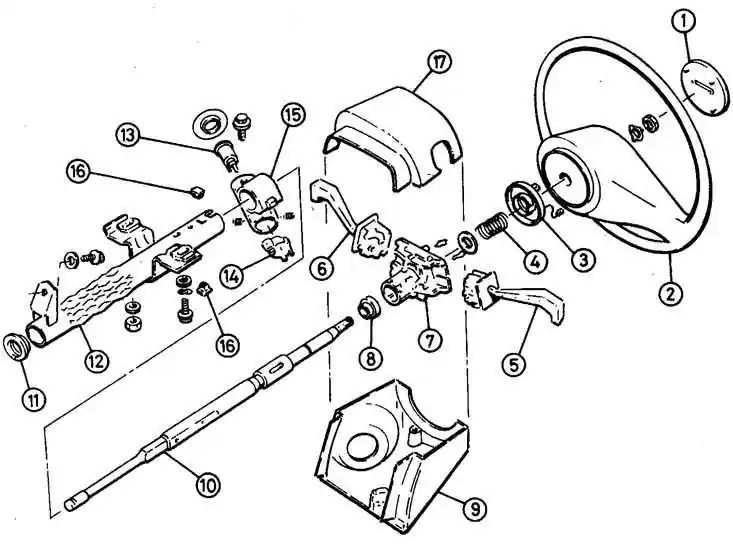

Элементы рулевой колонки


1 – панель звукового сигнала;
2 – рулевое колесо;
3 – эксцентрик;
4 – пружина;
5 – выключатель фар;
6 – выключатель стеклоочистителей/омывателей;
7 – кожух выключателей;
8 – подшипник;

 9 – нижний кожух рулевой колонки;
10 – вал рулевой колонки;
11 – централизующий пластиковый диск;
12 – рулевая колонка;
13 – барабан замка рулевой колонки;
14 – барабан замка;
15 – кожух замка;
16 – предохранительные заглушки;
17 – верхний кожух рулевой колонки

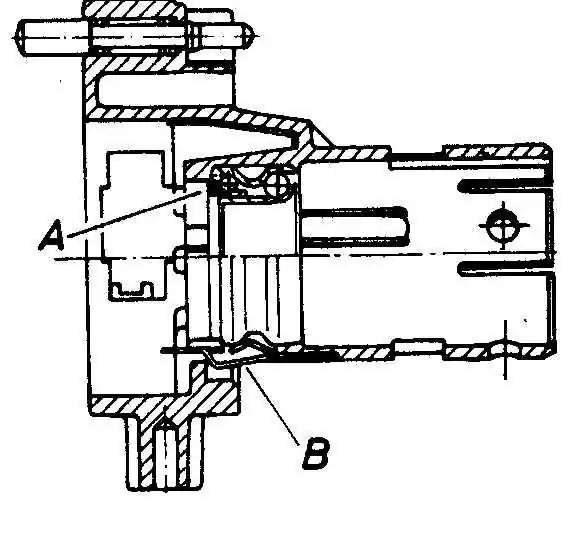

Кожух замка зажигания в разрезе

 А – упорная шайба;

В – контактные пружины

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите рулевое колесо и замок зажигания.
2. Отжав крепежные защелки, снимите два выключателя с рулевой колонки и отсоедините разъемы подключения.
3. Снимите крышку блока предохранителей и панель, закрывающую отверстие в панели приборов под рулевой колонкой.
4. Открутите и снимите верхний стяжной болт (1) и пластиковый диск (2), крепящий вал рулевой колонки к гибкому резиновому соединению.
5. Поднимите пластиковый диск снизу рулевой колонки и вставьте его в рулевую колонку.
6. Открутите болт, крепящий рулевую колонку к кронштейну на панели приборов (указан стрелкой).
7. Верхний крепежный кронштейн крепится при помощи гайки и срезного болта. Открутите гайку и высверлите болт. Будьте аккуратны, чтобы не повредить панель приборов.
8. Снимите рулевую колонку с автомобиля.
9. Установка проводится в обратном порядке снятия.

ПЕРЕБОРКА

Снятие элементов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите барабан замка рулевой колонки.
2. Выдавите заглушки кожуха замка зажигания, затем поверните кожух против часовой стрелки и снимите его с рулевой колонки.
3. Выбейте или выдавите подшипник (см. рис. Элементы рулевой колонки).
4. Замок зажигания крепится к кожуху при помощи двух винтов. Открутите винты и снимите выключатель (см. рис. Кожух замка зажигания в разрезе).
5. Открутите и снимите верхний стяжной болт гибкого соединения и снимите вал рулевой колонки.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите пластиковый центровочный диск снизу рулевой колонки.
2. Вставьте вал в рулевую колонку, установите его в гибкое соединение и установите верхний стяжной болт.
3. Установите замок зажигания.
4. Установите кожух замка рулевой колонки, используя новые предохранительные заглушки.
5. Поднимите вал рулевой колонки вверх и затяните стяжной болт гибкого соединения.
6. Далее сборка элементов проводится в обратном порядке разборки.
