3.13. Осмотр компонентов подвески и рулевого привода, проверка состояния защитных чехлов приводных валов

Состояние компонентов подвески и рулевого привода должно производиться регулярно, так как их износ или повреждение могут явиться причиной сокращения срока службы шин, ведут к снижению управляемости автомобиля и повышению расхода топлива. Подробный иллюстративный материал представлен также в Главе Подвеска и рулевое управление.

Проверка состояния амортизаторов

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Запаркуйте автомобиль на ровной горизонтальной площадке, по возможности с твердым покрытием. Твердо взведите стояночный тормоз и проверьте давление накачки шин.
  2. Прижмите вниз один из углов автомобиля. При отпускании угла кузов должен возвращаться в исходное положение, совершая не более одного-двух колебаний.
  3. Раскачивание кузова с высокой степенью вероятности свидетельствует об износе или ослаблении соответствующего амортизатора.
  4. Повторите процедуру, поочередно переходя к оставшимся углам автомобиля.
  5. Поддомкратьте автомобиль и установите его на подпорки.

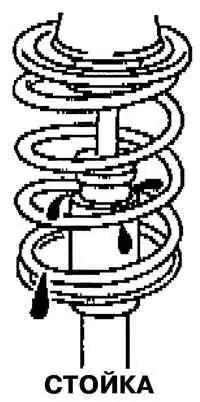

  1. Внимательно осмотрите амортизаторы на наличие признаков утечек жидкости. Наличие тонкой масляной пленки не должно вызывать беспокойства. В обязательном порядке удостоверьтесь, что источником утечки является именно амортизатор, в случае необходимости произведите замену амортизаторов в комплекте (передних и задних).
  1. Проверьте надежность крепления амортизаторов на своих опорах. В случае выявления дефектов замените амортизаторы (также в комплекте).
  2. Описание процедуры замены амортизаторов приведено в Главе Подвеска и рулевое управление.

Проверка состояния компонентов подвески и рулевого привода

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Визуально проверьте компоненты подвески и рулевого привода на наличие деформаций и механических повреждений. Оцените состояние уплотнительных манжет, защитных чехлов и резинометаллических втулок, — постарайтесь не пропустить признаки развития утечек.

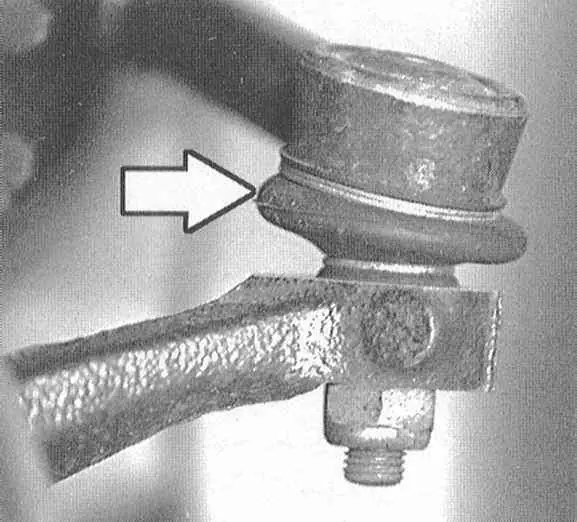

  1. Очистите от следов грязи нижнюю поверхность поворотного кулака, попросите помощника ухватиться за нижний край колеса и подергать его в поперечном направлении. Сами постарайтесь визуально оценить люфт в шаровых опорах соединения кулака с рычагом управления подвески. При наличии люфта изношенный шарнир подлежит замене.

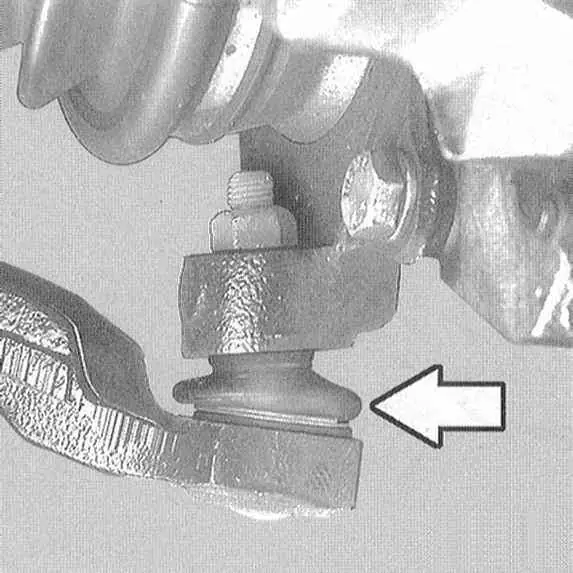

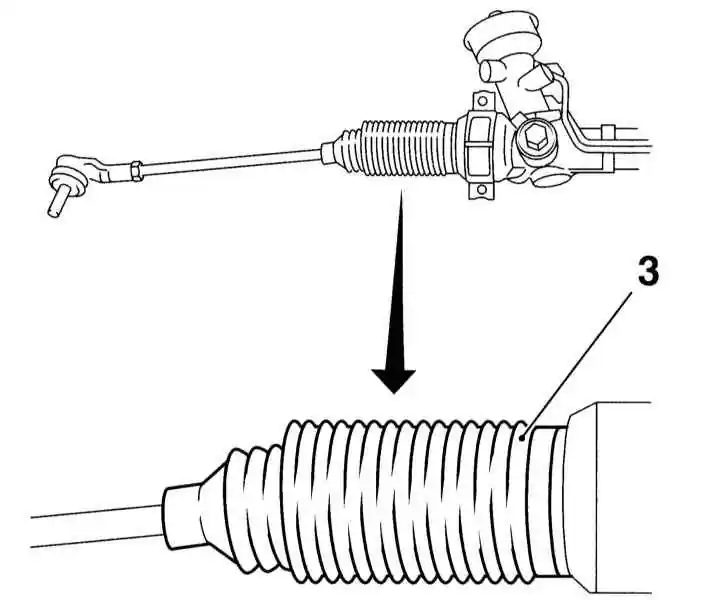

  1. Ухватитесь за передний и задний края колеса, затем надавите на передний край и потяните за задний. В случае выявления люфта в сочленениях компонентов рулевого привода проверьте состояние наконечников рулевых тяг. Износ наружных наконечников можно выявить визуально, внутренних — на ощупь сквозь защитный чехол рулевого механизма (при покачивании колеса). Перейдите к другому борту автомобиля и повторите процедуру, подергав противоположное колесо.
  1. Более подробная информация по конструкции компонентов подвески приведена в Главе Подвеска и рулевое управление.
  2. Опустив автомобиль на землю, оцените величину люфта рулевого колеса. Из-под автомобиля визуально оцените инертность срабатывания рулевого привода при вращении рулевого колеса (потребуется помощь ассистента).

Проверка состояния колесных подшипников

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Подергайте переднее колесо обеими руками за верхний и нижний края, — наличие сколько-нибудь заметного люфта свидетельствует об ослаблении/ повреждении колесного подшипника или компонентов подвески. Попросите помощника твердо выжать педаль ножного тормоза и повторите проверку, — если люфт исчезнет, либо сократится до минимального уровня, следовательно, следует заняться подшипником, в противном случае проверьте состояние узлов сочленения компонентов подвески.
  2. Ухватитесь за передний и задний края колеса и повторите описанную выше проверку, — если при выжимании тормозной педали люфт исчезает, следует подтянуть или заменить ступичный подшипник, в противном случае проверьте состояние компонентов рулевого привода (см. выше Проверка состояния компонентов подвески и рулевого привода , п. 3).

Проверка состояния защитных чехлов приводных валов

 ПОРЯДОК ВЫПОЛНЕНИЯ

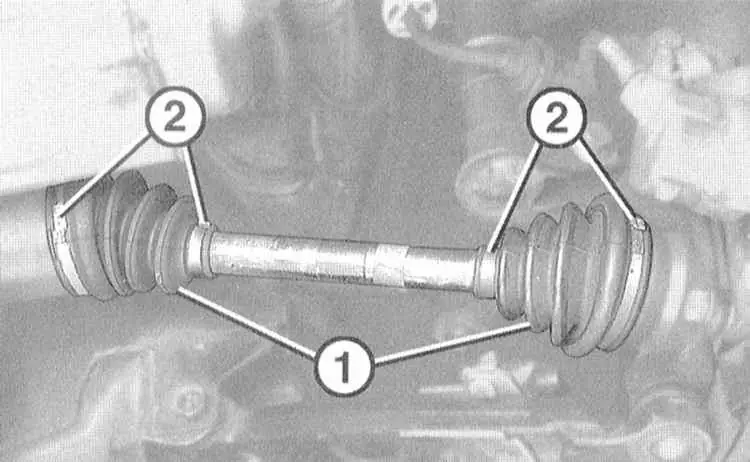

  1. Установленные с обоих концов каждого из приводных валов гофрированные резиновые чехлы призваны защищать шарниры равных угловых скоростей (ШРУСы) от разрушений, связанных с попаданием в них грязи. Попадание масла и смазки на поверхность чехлов может привести к преждевременному их разрушению. Целесообразно время от времени промывать чехлы раствором мыльной воды. Ввиду постоянного выгибания при поворотах колес, чехлы наружных ШРУСов изнашиваются быстрее и должны проверяться чаще и регулярнее.
  1. Внимательно проверьте чехлы на наличие порезов, трещин и прочих повреждений, оцените надежность фиксации их бандажными лентами. В случае выявления дефектов, либо следов утечек смазки поврежденный чехол подлежит замене (см. Главу Сцепление и приводные валы).
