4.4.15. Проверка состояния и замена опор подвески силового агрегата

Проверка

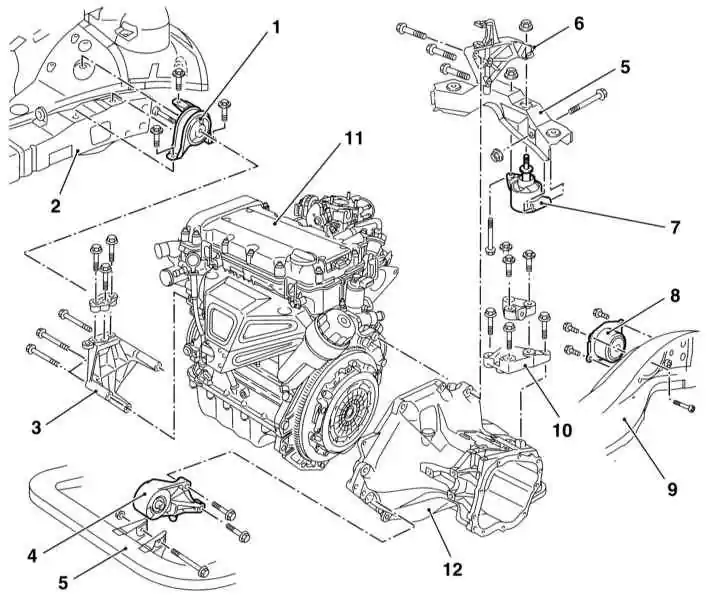

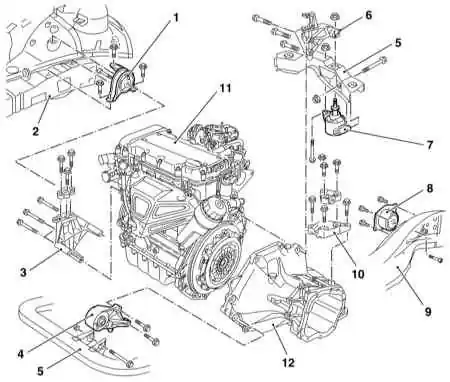

Общая схема расположения опор подвески силового агрегата на моделях Opel Astra/Zafira

1 — Правая опора
2 — Правый лонжерон
3 — Кронштейн правой опоры
4 — Передняя опора
5 — Балка подрамника
6 — Кронштейн задней опоры

7 — Гаситель крутящих нагрузок
8 — Левая опора
9 — Левый лонжерон
10 — Опора трансмиссии
11 — Двигатель
12 — Трансмиссия


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. В случае необходимости с целью обеспечения свободы доступа поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера.
  2. Проверьте состояние резиновых подушек опор. В случае выявления трещин, расслоений, отделения от металлической подложки, признаков затвердевания резины и прочих т.п. дефектов замените опору.
  3. При помощи динамометрического ключа проверьте усилия затягивания крепежа опор.
  4. Подрычаживая монтировкой, проверьте опоры на наличие признаков чрезмерного люфта, — в случае необходимости попросите помощника покачать агрегат в разные стороны и понаблюдайте за поведением опор. Присутствующий в новых компонентах люфт приводит к скорому износу опор. Дефектные компоненты замените.

Замена

Перед снятием компонентов краской пометьте их установочные положения.

Правая опора

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Где требуется, снимите воздухоочиститель (см. Главу Системы питания и выпуска).
  2. Для разгрузки опоры подоприте двигатель тележечным домкратом, — с целью распределения нагрузки проложите между головкой домкрата и поддоном картера деревянный брусок.

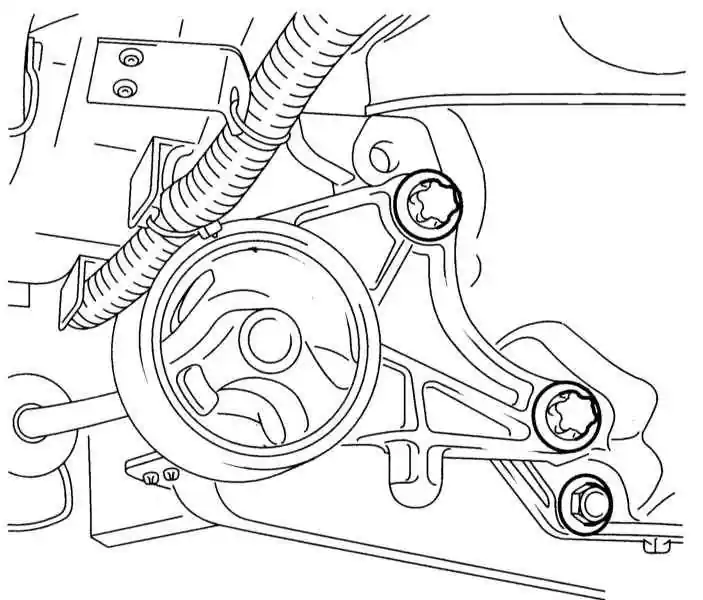

  1. Выверните три болта крепления правой опоры к несущему кронштейну блока.
  1. Выверните болты крепления опоры к кузову и снимите кронштейн в сборе с подушкой.

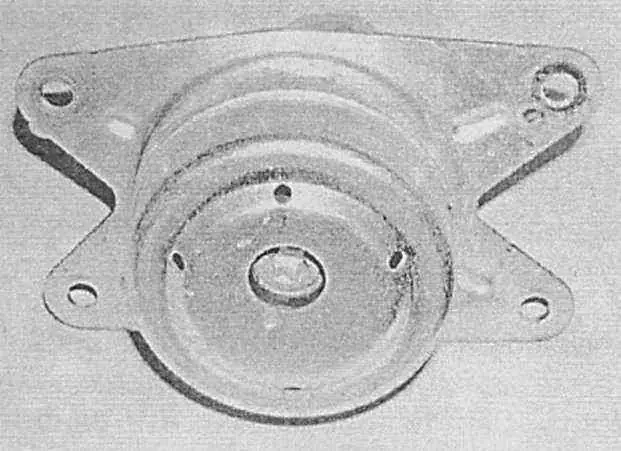

  1. В случае необходимости опора может быть разобрана, для чего необходимо вывернуть одиночный болт, продетый сквозь центральную часть подушки.
  2. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием.

Передняя опора

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки.
  2. Для разгрузки опоры подоприте двигатель тележечным домкратом, — с целью распределения нагрузки проложите между головкой домкрата и поддоном картера деревянный брусок.

При поддомкрачивании силового агрегата соблюдайте осторожность, — не нагружайте выпускную систему, в случае необходимости, отсоедините приемную трубу от выпускного коллектора (см. Главу Системы питания и выпуска).

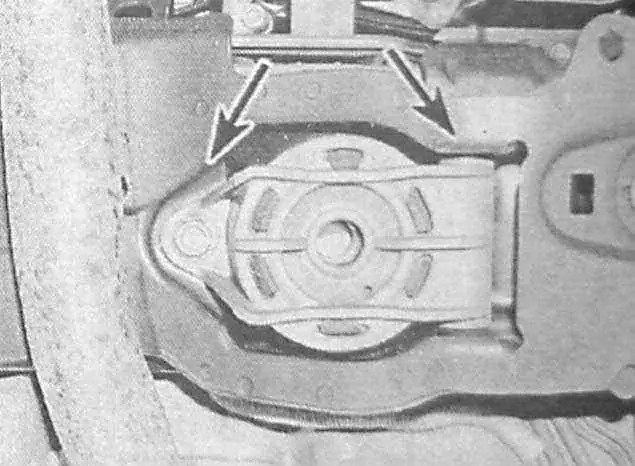

  1. Отдайте гайку крепления опоры к кронштейну и снимите ее вместе с шайбой. Извлеките крепежный болт.

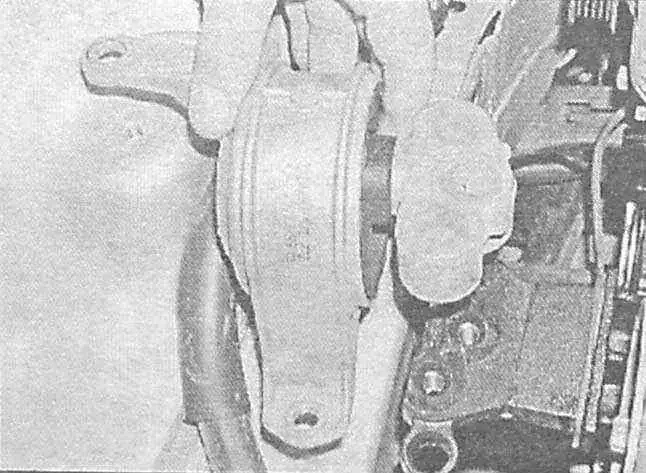

  1. Выверните болты крепления кронштейна опоры к картеру трансмиссии и удалите его в сборе с подушкой.
  1. Проверьте состояние всех компонентов опоры. Изношенные и поврежденные детали замените.
  2. Установите на место кронштейн опоры и затяните его крепежные болты с требуемым усилием.
  3. Правильным образом сориентировав, установите опору на подрамник, затем опустите агрегат. Установите болты, затем с требуемым усилием затяните новые крепежные гайки.
  4. Опустите автомобиль на землю.

Задняя опора

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки.
  2. Для разгрузки опоры подоприте трансмиссию тележечным домкратом, — с целью распределения нагрузки проложите между головкой домкрата и поддоном трансмиссии деревянный брусок.

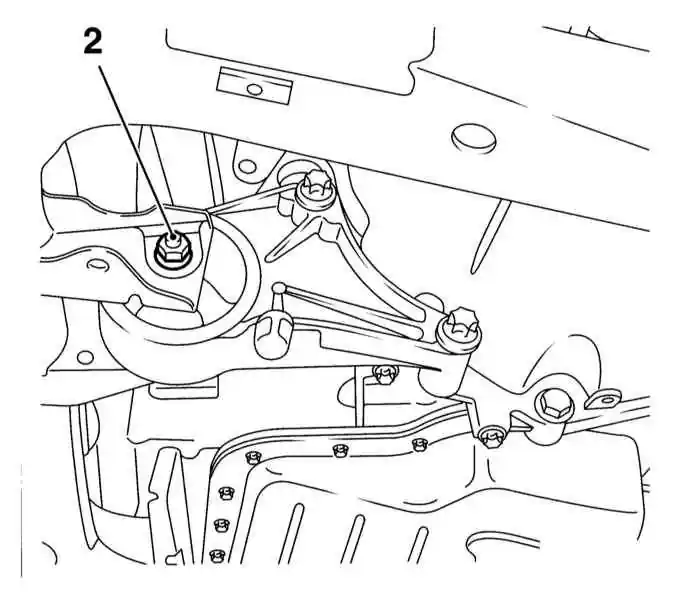

  1. Выверните два болта крепления задней опоры к подрамнику и отдайте гайку, крепящую опору к кронштейну трансмиссии. Снятие опору и в сборе с кронштейном извлеките ее из-под автомобиля.
  1. При установке заведите опору на место и установите болты и гайки ее крепления к подрамнику. Совместите опору с кронштейном трансмиссии и заверните гайку крепления опоры. Затяните крепеж с требуемым усилием. Уберите домкрат.
  2. Опустите автомобиль на землю.

Левая опора

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера.
  2. Снимите аккумуляторную батарею (см. Главу Электрооборудование двигателя).
  3. Выверните крепежные болты и снимите опорный поддон батареи (см. Главу Электрооборудование двигателя).
  4. Подоприте трансмиссию тележечным домкратом, с целью распределения нагрузки проложив между головкой домкрата и поддоном деревянный брусок.
  1. Выверните шесть (РКПП)/ пять (АТ) крепежных болтов и снимите опорный кронштейн креплений с трансмиссии.

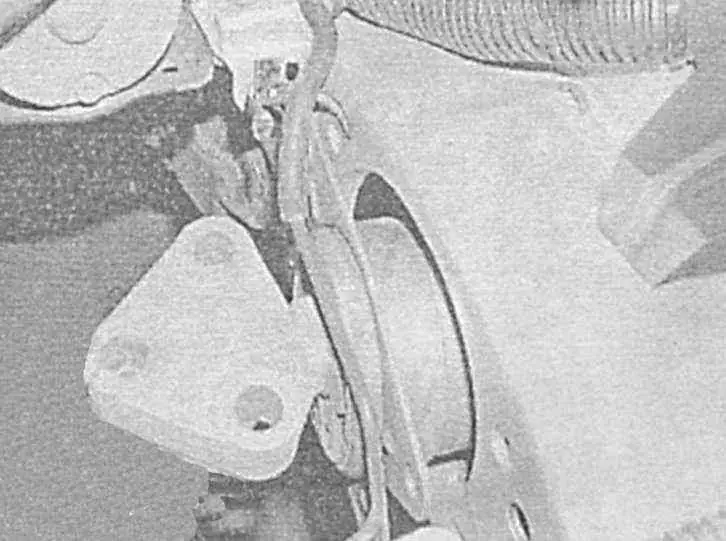

  1. Выверните четыре крепежных болта с головками типа TORX и снимите опору, отделив ее от кузова.
  1. В случае необходимости опора может быть разобрана, для чего необходимо вывернуть одиночный болт, продетый сквозь центр подушки.
  1. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием.
