4.4.14. Замена сальников коленчатого вала

Правый (со стороны привода ГРМ) сальник

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите зубчатое колесо коленчатого вала (см. Снятие и установка натяжителя газораспределительного ремня и зубчатых колес привода ГРМ).

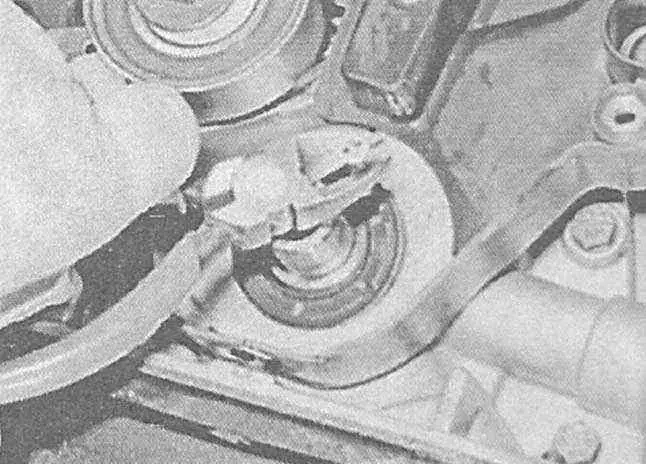

  1. Аккуратно просверлите или пробейте два отверстия в жесткой торцевой поверхности сальника. Вверните в отверстия пару саморезов. Ухватитесь щипцами за головки винтов и аккуратно извлеките сальник из посадочного гнезда, — постарайтесь не повредить корпус масляного насоса.
  1. Зачистите контактные поверхности посадочного гнезда и цапфы вала, тщательно удалив с них заусеницы и задиры, способные привести к выходу из строя нового сальника.
  1. Смажьте уплотнительные губки нового сальника чистым двигательным маслом и при помощи цилиндрической оправки равномерно запрессуйте сальник в посадочное гнездо губками внутрь и заподлицо с поверхностью корпуса.

В качестве оправки подойдет сменная торцевая головка соответствующего размера, либо отрезок трубы подходящего диаметра, — проследите, чтобы оправка упиралась только в жесткий край сальника.

  1. Удалите следы масла и установите зубчатое колесо коленчатого вала (см. Снятие и установка натяжителя газораспределительного ремня и зубчатых колес привода ГРМ).

Левый (со стороны маховика) сальник

 ПОРЯДОК ВЫПОЛНЕНИЯ

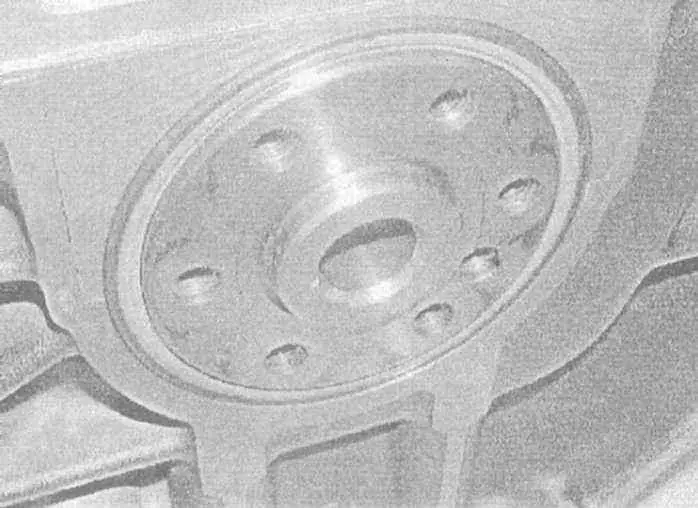

  1. Снимите маховик/ приводной диск (см. Снятие, проверка состояния и установка маховика/ приводного диска).
  2. Аккуратно просверлите или пробейте два отверстия в жесткой торцевой поверхности сальника. Вверните в отверстия пару саморезов. Ухватитесь плоскогубцами за головки винтов и аккуратно извлеките сальник из посадочного гнезда.
  3. Зачистите контактные поверхности посадочного гнезда и цапфы вала, тщательно удалив с них заусеницы и задиры, способные привести к выходу из строя нового сальника.

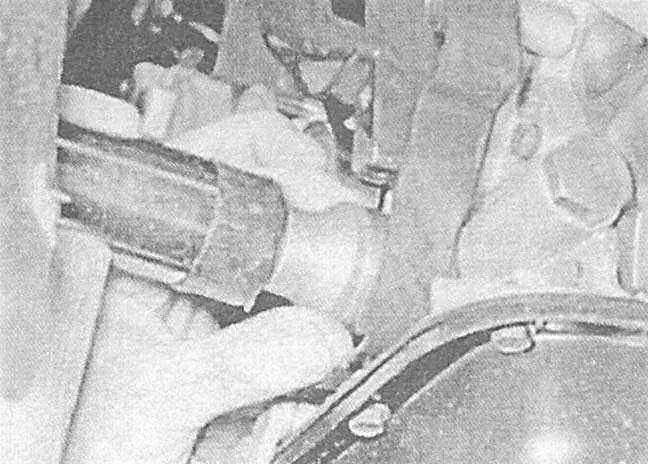

  1. Смажьте уплотнительные губки нового сальника чистым двигательным маслом и при помощи цилиндрической оправки равномерно запрессуйте сальник в посадочное гнездо губками внутрь и заподлицо с поверхностью блока.

В качестве оправки подойдет сменная торцевая головка соответствующего размера, либо отрезок трубы подходящего диаметра, — проследите, чтобы оправка упиралась только в жесткий край сальника.

  1. Удалите следы масла и установите на место маховик/ приводной диск (см. Снятие, проверка состояния и установка маховика/ приводного диска).
