6.2.7. Снятие и установка выпускного коллектора

Двигатели SOHC

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Пройдитесь по жгуту электропроводки от лямбда-зонда и рассоедините контактный разъем. Высвободите жгут электропроводки из всех промежуточных фиксаторов так, чтобы датчик мог быть снят вместе с коллектором.
  2. Снимите приемную трубу системы выпуска отработавших газов (см. Системы выпуска и снижения токсичности отработавших газов).
  3. Отсоедините рукав поддачи подогретого воздуха от патрубка выпускного коллектора, выверните крепежные болты и снимите патрубок.
  4. Снимите наконечники высоковольтных проводов со свечей зажигания первого, второго и третьего цилиндров. Освободите и снимите с коллектора термозащитные экраны свечей, - воспользуйтесь специальной головкой КМ-834.

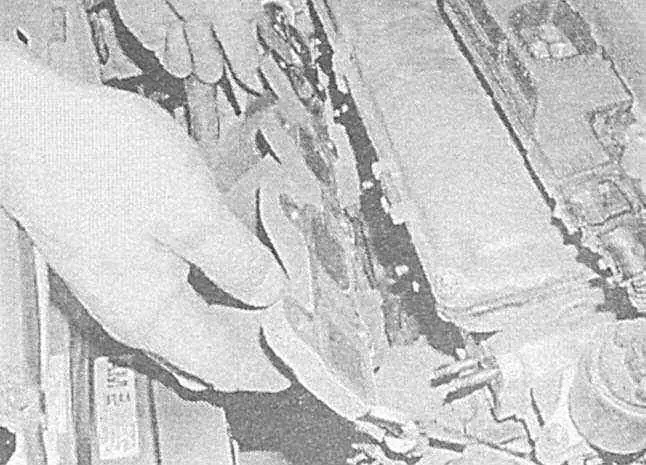

  5. Отдайте гайки крепления коллектора к головке цилиндров. Снимите коллектор вместе с уплотнительной прокладкой и извлеките его из двигательного отсека.
  6. Проверьте шпильки крепления коллектора на наличие признаков развития коррозии и механических повреждений, повреждений, в случае необходимости произведите замену.
  7. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей, уложите новую уплотнительную прокладку.
  8. Установите коллектор, наверните новые крепежные гайки и затяните их с требуемым усилием.
  9. Смажьте резьбовую часть термозащитных экранов высокотемпературной смазкой, заверните экраны и затяните их с требуемым усилием. Установите наконечники свечных проводов.
  10. Установите на коллектор патрубок, вверните крепежные болты и затяните их с требуемым усилием. Установите рукав подачи подогретого воздуха.
  11. Присоедините электропроводку к лямбда-зонду, проследите за правильностью прокладки и надежностью фиксации жгута.
  12. Установите приемную трубу системы выпуска отработавших газов (см. Системы выпуска и снижения токсичности отработавших газов).

Двигатели 1.4 и 1.6 л DOHC

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку маслозаливной горловины, выверните крепежные винты и снимите защитный кожух двигателя. Пройдитесь по жгуту электропроводки от лямбда-зонда и рассоедините контактный разъем. Высвободите жгут электропроводки из всех промежуточных фиксаторов так, чтобы датчик мог быть снят вместе с коллектором.
  2. Выверните болты крепления к коллектору приемной трубы системы выпуска отработавших газов, отделите трубу и снимите уплотнительную прокладку. Выверните три крепежных болта и снимите термозащитный экран.
  3. Отдайте гайки крепления коллектора к головке цилиндров. Снимите коллектор с прокладкой и извлеките его из двигательного отсека.
  4. Установите коллектор на свое штатное место (см. выше Двигатели SOHC , п.6—8).
  5. Установите новую прокладку между коллектором и приемной трубой системы выпуска отработавших газов, вверните крепежные болты и затяните их с требуемым усилием.
  6. Присоедините электропроводку к лямбда-зонду, проследите за правильностью прокладки и надежностью фиксации жгута.

Двигатели 1.8 л

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку маслозаливной горловины, выверните крепежные винты и снимите защитный кожух двигателя. Выверните болты крепления к коллектору приемной трубы системы выпуска отработавших газов, отделите трубу и снимите уплотнительную прокладку.
  2. Опорожните систему охлаждения (см. Главу Текущее обслуживание).

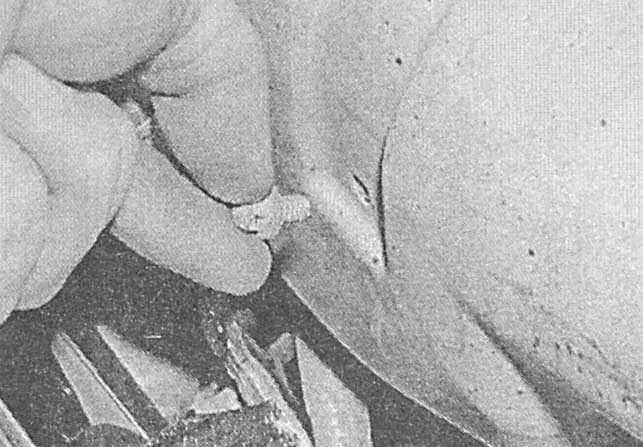

  3. Ослабьте хомут и отсоедините от корпуса термостата большой шланг.

  1. Выверните три крепежных болта и снимите с коллектора термозащитный экран.
  1. Выверните болт крепления кронштейна направляющей трубки щупа измерения уровня двигательного масла. Отклоните трубку в сторону.
  1. Отдайте крепежные гайки и снимите коллектор, уплотнительная прокладка подлежит замене в обязательном порядке.
  1. Установите коллектор (см. выше Двигатели SOHC , п.6—8).
  2. Установите на место термозащитный экран (нижний болт короче остальных), подсоедините к термостату шланг охладительного тракта. Заправьте систему охлаждения (см. Главу Текущее обслуживание).
  3. Подсоедините к коллектору приемную трубу системы выпуска отработавших газов, - не забудьте заменить уплотнительную прокладку.
  4. Установите защитный кожух двигателя.

Двигатели 2.0 л

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите с головки цилиндров две транспортировочных проушины.
  2. Отсоедините от головки передний шланг системы охлаждения, - не отсоединяйте трубку.
  3. Выверните крепежные винты и снимите термозащитный экран.
  4. Отдайте крепежные гайки и снимите коллектор, уплотнительная прокладка подлежит замене в обязательном порядке.
  5. Установите коллектор (см. выше Двигатели SOHC , п.6—8).
  6. Подсоедините к коллектору приемную трубу системы выпуска отработавших газов, - затяните крепежные болты с требуемым усилием.
  7. Установите на коллектор термозащитный экран, вверните болты его крепления и затяните их с требуемым усилием.
  8. Подсоедините к головке цилиндров переднюю трубку системы охлаждения.
  9. Установите на головку цилиндров транспортные проушины, - проследите за надежностью затягивания болтов.
