11.16. Проверка, снятие и установка вакуумного усилителя тормозов

Вакуумный усилитель тормозов снижает усилие на тормозной педали, облегчая тем самым управление автомобилем. Работа вакуумного усилителя тормозов основана на использовании разрежения во впускном коллекторе. При выходе вакуумного усилителя из строя работоспособность тормозной системы не нарушается, но для нажатия педали тормоза необходимо прилагать значительно большее усилие.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нажмите на педаль тормоза несколько раз при неработающем двигателе, чтобы создать в полостях вакуумного усилителя одинаковое давление близкое к атмосферному.
2. Одновременно по усилию, прикладываемому к педали, определите, нет ли заедания корпуса клапана.
3. Остановите педаль тормоза в середине ее хода и запустите двигатель.
4. При исправном вакуумном усилителе педаль тормоза после запуска двигателя должна уйти вперед.
5. Если педаль не уходит вперед, проверьте крепление наконечника шланга, соединение крепления фланца наконечника в усилителе, состояние шланга и штуцера.
6. На автомобилях с дизельными двигателями проверьте работоспособность вакуумного насоса.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
Автомобили для правостороннего движения
1. Отсоедините вакуумный шланг от вакуумного усилителя тормозов.
2. Отвинтите гайки, крепящие главный тормозной цилиндр к вакуумному усилителю тормозов.
3. Снимите главный тормозной цилиндр со стоек вакуумного усилителя тормозов и переместите вперед, не деформируя при этом тормозные трубки.
4. В салоне автомобиля снимите выключатель стоп-сигналов с кронштейна педали тормоза.
5. Снимите пружинную скобу с шарнирного пальца, крепящего вилку толкателя вакуумного усилителя тормозов к педали тормоза.
6. Снимите шарнирный палец.
7. Снимите обтекатель, расположенный в нижней части ветрового стекла, затем снимите рычаги стеклоочистителя, двигатель и тяги стеклоочистителя.

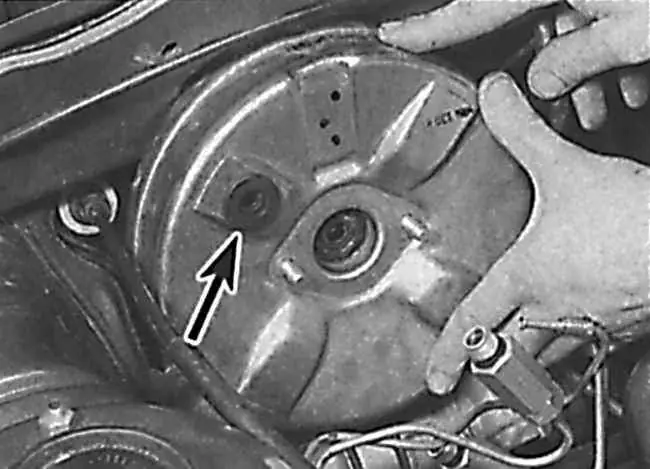

8. Снимите две заглушки, закрывающие болты крепления вакуумного усилителя тормозов.
9. Используя торцовый ключ, вывинтите болты и снимите вакуумный усилитель с перегородки моторного отсека.

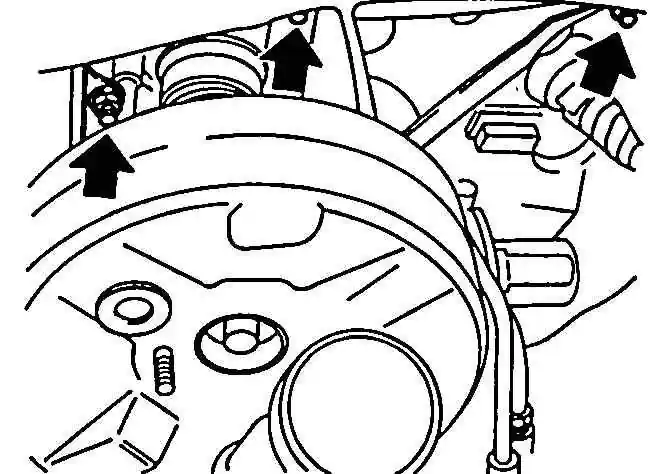

10. Если доступ к болтам крепления вакуумного усилителя затруднен, можно отвинтить четыре гайки крепления кронштейна вакуумного усилителя к перегородке моторного отсека.
11. Снимите вакуумный усилитель тормозов с автомобиля.
Автомобили для левостороннего движения
12. Операции по снятию вакуумного усилителя тормозов аналогичны изложенным выше.

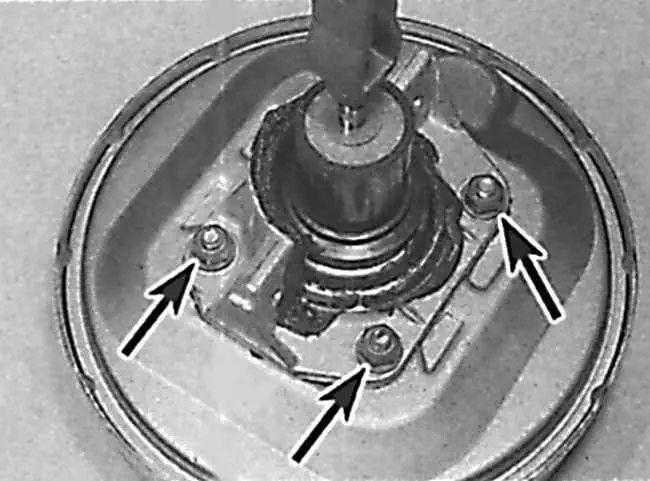

13. Открутите три гайки крепления вакуумного усилителя тормозов на автомобилях с левосторонним движением.

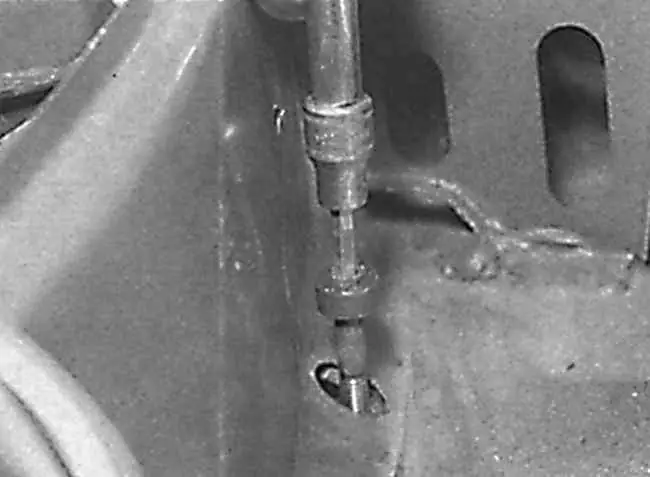

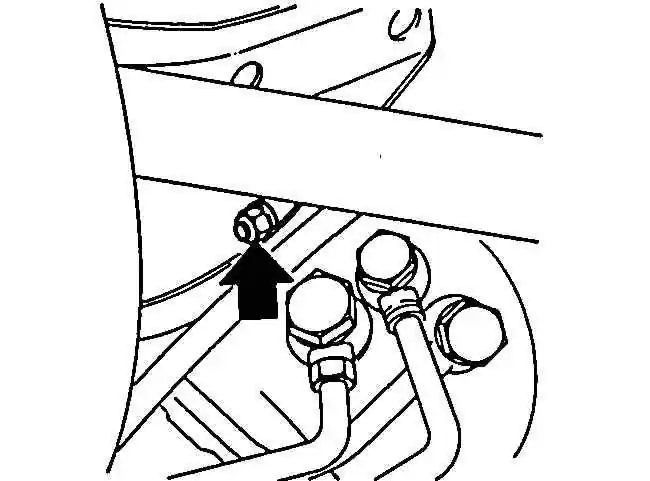

14. Для доступа к нижней гайке крепления вакуумного усилителя без снятия рулевой передачи необходимо использовать ключ с переходниками.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. При установке нового вакуумного усилителя тормозов переставьте на него со старого хомут и контргайку.
2. Перед установкой вакуумного усилителя тормозов проверьте длину штока с вилкой.

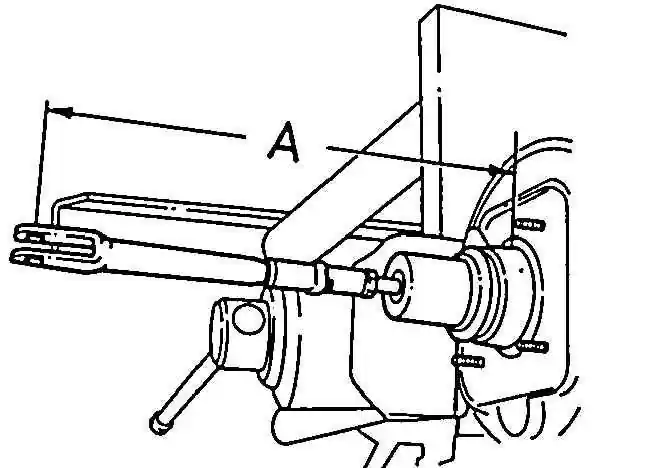

3. Измерьте расстояние А от торца корпуса вакуумного усилителя тормозов до центра отверстия в вилке, которое должно составлять 278,5 мм.
4. Дальнейшая установка производится в последовательности, обратной снятию с учетом следующих моментов.
5. Если вакуумный усилитель тормозов снимался с кронштейна, установите его на герметик.

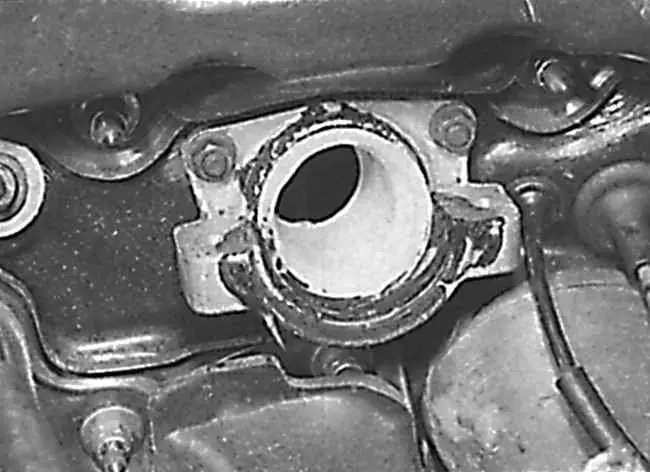

6. Проверьте, что место для подсоединения вакуумного шланга (указано стрелкой) находится в требуемом положении.
7. Для крепления используйте новые самоконтрящиеся гайки.
