5.1.15. Многопоточная система подачи воздуха

Эта система служит для увеличения мощности двигателя при любых оборотах двигателя. Система состоит из предварительной камеры и двух заслонок, одна из которых установлена в воздухозаборном патрубке, а вторая – в верхней секции впускного коллектора. Положение заслонок регулируется электронным блоком управления в зависимости от скорости работы двигателя.

Для тестирования и проверки системы необходимо обратиться к специалистам.

СОЛЕНОИД ЗАСЛОНКИ, УСТАНОВЛЕННОЙ В ВОЗДУХОЗАБОРНОМ ПАТРУБКЕ

Соленоид расположен в задней части предварительной камеры.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

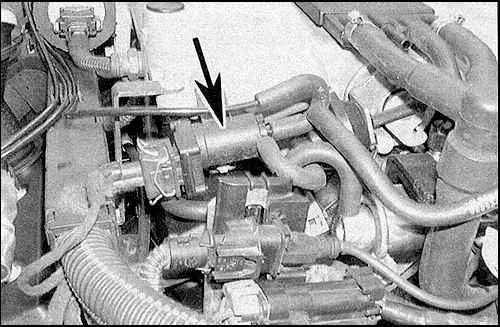

1. Отсоедините разъем подключения соленоида и отсоедините вакуумные трубки. Открутите крепежные винты и снимите соленоид (указан стрелкой).
2. Установка проводится в последовательности, обратной снятию.

ЗАСЛОНКА, РАСПОЛОЖЕННАЯ В ВОЗДУХОЗАБОРНОМ ПАТРУБКЕ

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините шланг регулятора скорости холостого хода от воздухозаборного патрубка.
2. Снимите патрубки.
3. Отсоедините вакуумный шланг от диафрагмы заслонки.

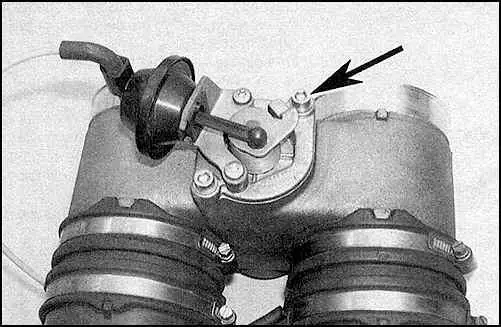

4. Открутите крепежные винты и снимите заслонку (винт указан стрелкой).
5. Установка проводится в последовательности, обратной снятию.

СОЛЕНОИД ЗАСЛОНКИ, УСТАНОВЛЕННОЙ ВО ВПУСКНОМ КОЛЛЕКТОРЕ

Соленоид расположен на левой задней части впускного коллектора.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

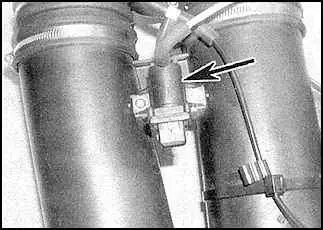

1. Отсоедините разъем подключения соленоида, отсоедините вакуумные трубки. Открутите крепежные винты и снимите соленоид (указан стрелкой).
2. Установка проводится в последовательности, обратной снятию.

ЗАСЛОНКА, РАСПОЛОЖЕННАЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите верхнюю секцию впускного коллектора.

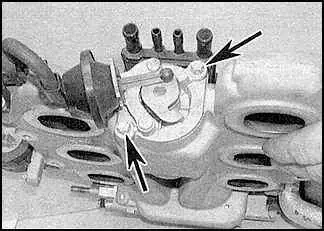

2. Отсоедините вакуумный шланг от диафрагмы заслонки. Открутите крепежные болты (указаны стрелками) и снимите заслонку.
3. Установка проводится в последовательности, обратной снятию.

ПРЕДВАРИТЕЛЬНАЯ КАМЕРА

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите датчик потока воздуха.
2. Снимите воздухозаборные патрубки.
3. Отсоедините разъем подключения и вакуумный шланг от соленоида заслонки.

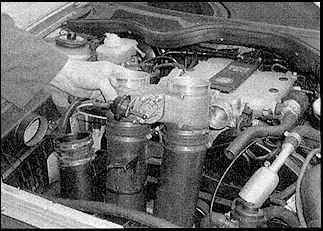

4. Открутите крепежные гайки и снимите камеру.
5. Установка проводится в последовательности, обратной снятию.
