10.14. Ступица заднего колеса (модели с двигателем SOHC)

Предупреждение

При установке необходимо использовать новый шплинт, фиксирующий гайку ступицы от отвинчивания.

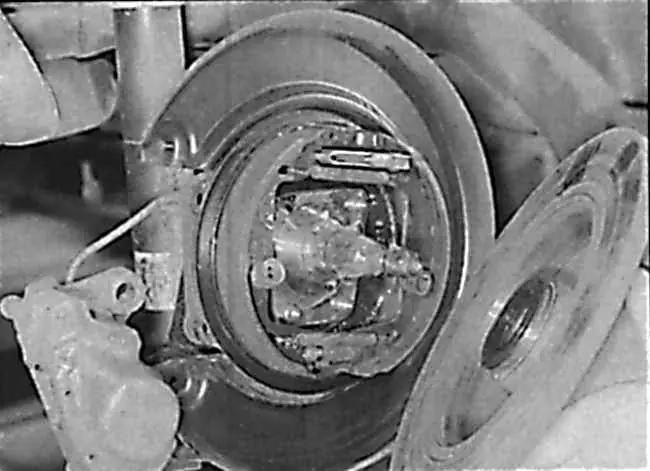

Установка ступицы/тормозного диска

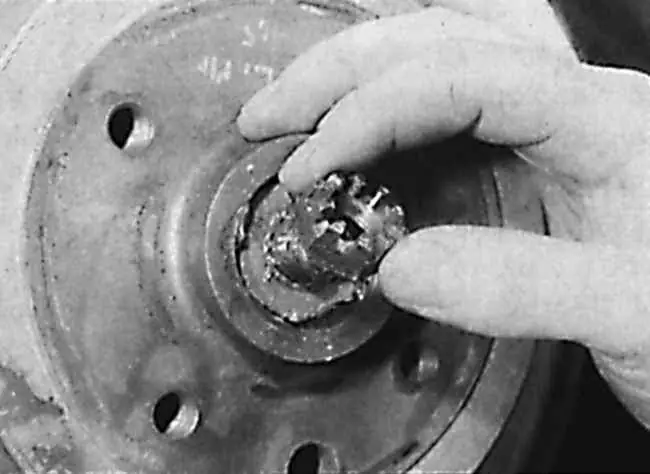

Установка шайбы на ступицу/тормозной диск

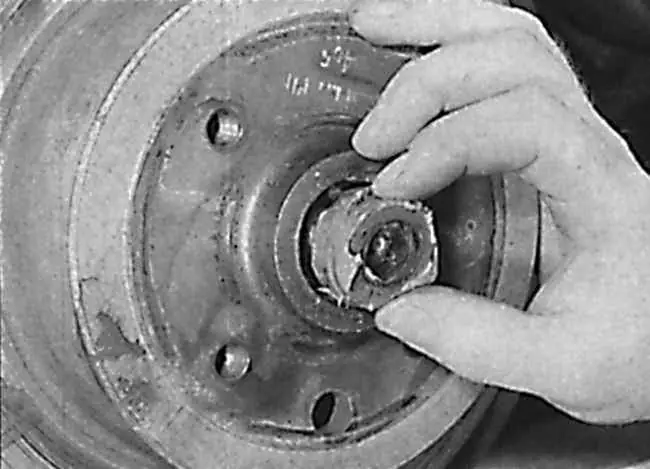

Гайки крепления ступицы / тормозного диска

МОДЕЛИ С ЗАДНИМИ БАРАБАННЫМИ ТОРМОЗАМИ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. При наличии снимите колпак колеса, затем ослабьте болты крепления заднего колеса. Поднимите заднюю часть автомобиля и закрепите на подставках. Снимите соответствующее заднее колесо.
2. Снимите тормозной барабан.
3. Используя лезвие отвертки как рычаг, снимите пылезащитный колпак ступицы.
4. Извлеките шплинт, фиксирующий гайку ступицы от отвинчивания, затем отвинтите гайку крепления ступицы. Для удержания ступицы от проворачивания при отвинчивании гайки крепления ступицы ввинтите в ступицу два болта крепления и вставьте между болтами монтировку.
5. Снимите с цапфы ступицы упорную шайбу и ступицу.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите ступицу и внутреннее кольцо внешнего подшипника на цапфу ступицы. При этом не повредите уплотнительное кольцо, установленное с внутренней стороны ступицы.
2. Установите упорную шайбу и навинтите гайку крепления ступицы, затем отрегулируйте люфт подшипника заднего колеса.
3. Используя новый шплинт, зафиксируйте гайку крепления ступицы от отвинчивания, затем установите пылезащитный колпак ступицы.
4. Установите тормозной барабан и проверьте регулировку троса ручного тормоза.
5. Опустите автомобиль на землю и затяните болты крепления колеса требуемым моментом.

МОДЕЛИ С ЗАДНИМИ ДИСКОВЫМИ ТОРМОЗАМИ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. На моделях с задними дисковыми тормозами ступица и тормозной диск представляют собой одну деталь.
2. При наличии снимите колпак колеса, затем ослабьте болты крепления заднего колеса. Поднимите заднюю часть автомобиля и закрепите на подставках. Снимите соответствующее заднее колесо.
3. Снимите суппорт тормоза, не отсоединяя от него тормозной шланг и используя мягкую проволоку, подвесьте суппорт к задней подвеске.
4. Используя лезвие отвертки как рычаг, снимите пылезащитный колпак ступицы.
5. Извлеките шплинт, фиксирующий гайку ступицы от отвинчивания, затем отвинтите гайку крепления ступицы. Для удержания ступицы от проворачивания при отвинчивании гайки крепления ступицы ввинтите в ступицу два болта крепления и вставьте между болтами монтировку.
6. Отвинтите гайку и снимите с цапфы ступицы шайбу и ступицу/тормозной диск. Если ступица/тормозной диск не снимаются, отведите от тормозного барабана колодки ручного тормоза, для чего вставьте отвертку через регулировочное отверстие в ступице/тормозном диске и поверните колесо регулятора.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите ступицу/тормозной диск и внутреннее кольцо внешнего подшипника на цапфу ступицы. При этом не повредите уплотнительное кольцо, установленное с внутренней стороны ступицы/тормозного диска.
2. Установите упорную шайбу и навинтите гайку крепления ступицы, затем отрегулируйте люфт подшипника заднего колеса.
3. Используя новый шплинт, зафиксируйте гайку крепления ступицы от отвинчивания, затем установите пылезащитный колпак ступицы.
4. Проверьте регулировку ручного тормоза и установите суппорт тормоза.
5. Опустите автомобиль на землю и затяните болты крепления колеса.
