10.2. Рулевое колесо

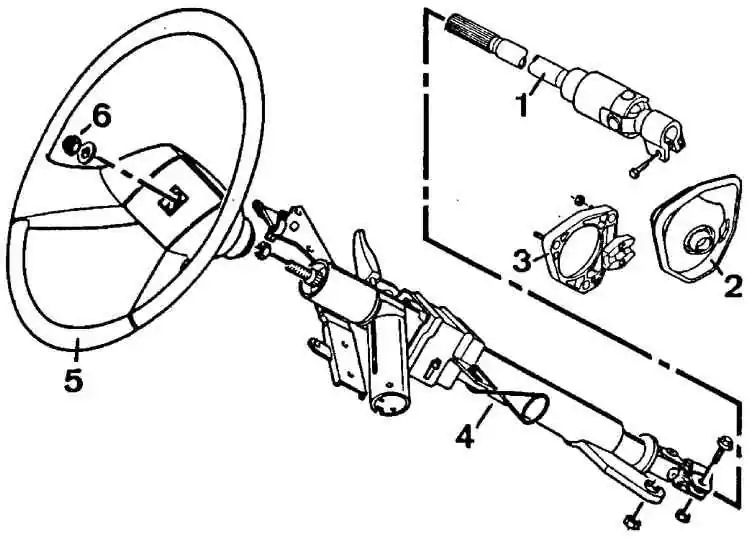

Вал и рулевое колесо

1 – нижний вал,
2 – нижний уплотнительный кожух,
3 – элемент крепления кожуха, 		4 – верхний вал с трубчатым кожухом,
5 – рулевое колесо,
6 – гайка рулевого колеса

МОДЕЛИ БЕЗ ПОДУШКИ БЕЗОПАСНОСТИ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
Предупреждение

При установке рулевого колеса на прежнее место необходимо использовать новую гайку и шайбу.
1. Установить колеса для движения прямо вперед.
2. С помощью рычага снять отделку центральной части рулевого колеса.
3. Нанести метки совмещения между концом вала рулевой колонки управления и ступицей рулевого колеса.

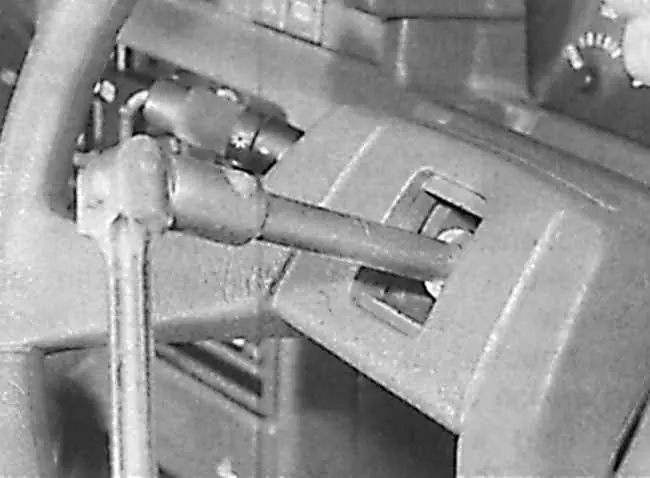

4. Используя торцовый ключ с удлинителем отвинтить гайку крепления рулевого колеса на несколько оборотов.
5. Ладонями рук, сильно ударить с обратной стороны рулевого колеса, для того, чтобы снять рулевое колесо с пазов вала.
6. Окончательно отвинтить гайку и снять рулевое колесо.

Установка

Установка производится в последовательности, обратной снятию.

МОДЕЛИ С ПОДУШКОЙ БЕЗОПАСНОСТИ
Предупреждение

Блок управления подушкой безопасности является составной частью рулевого колеса.

При снятии рулевого колеса необходимо выполнять следующие требования:

  – не бросать рулевое колесо;
  – не разбирать рулевое колесо;
  – не устанавливать рулевое колесо от другой модели автомобиля (даже от других моделей Peugeot 405), поскольку блок управления подушкой безопасности калиброван для каждой специфической модели.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
Предупреждение

При установке рулевого колеса на прежнее место необходимо использовать новую гайку и шайбу.
1. Снять подушку безопасности.
2. Установить колеса для движения прямо вперед.
3. Нанести метки совмещения между концом вала рулевой колонки управления и ступицей рулевого колеса.
4. Используя торцовый ключ с удлинителем отвинтить гайку крепления рулевого колеса на несколько оборотов.
5. Ладонями рук, сильно ударить с обратной стороны рулевого колеса, для того, чтобы снять рулевое колесо с пазов вала.
6. Отсоединить электрический разъем от блока управления подушки безопасности.
7. Окончательно отвинтить гайку крепления рулевого колеса.
8. Снять рулевое колесо, извлекая жгут проводов подушки безопасности через рулевое колесо. Не отключать электрический разъем блока управления подушки безопасности (расположенный в рулевом колесе).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Установка производится в последовательности, обратной снятию, с учетом следующих моментов:
      – совместить метки, нанесенные перед снятием;
      – установить новую шайбу и затянуть гайку крепления рулевого колеса требуемым моментом;
      – установить подушку безопасности.
